MR-Cリニューアルツール

基本構成例

1次置換え(サーボアンプのみ置換える場合)

■MELSERVO-JN-□Aシリーズ
・サーボアンプ
+
■MR-Cリニューアルツール
・リニューアルツール

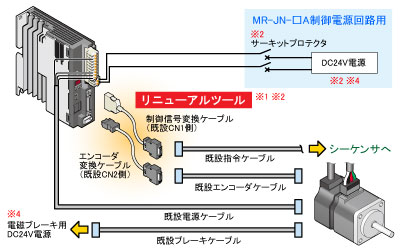

1次置換えイメージ
1次置換えから2次置換えへ

2次置換え(サーボアンプ置換え後にサーボモータを置換える場合)

■MELSERVO-JN-□Aシリーズ
・サーボモータ
+
■MR-Cリニューアルツール
・モータ側変換ケーブル

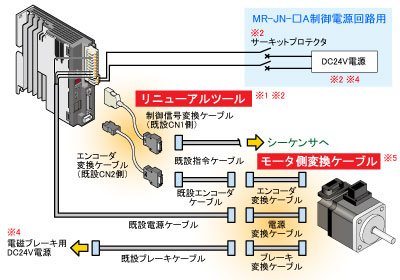

2次置換えイメージ

一括置換え(サーボアンプとサーボモータを一括で置換える場合)

■MELSERVO-JN-□Aシリーズ
・サーボモータ
・サーボアンプ
+
■MR-Cリニューアルツール
・リニューアルツール
・モータ側変換ケーブル
一括置換えイメージ
  • ※1既設サーボアンプの制御方式によりリニューアルキット形名が異なりますのでご注意ください。
    (位置制御用:SC-CAJNKT-P、速度制御用:SC-CAJNKT-S)
  • ※2置換えの際は、制御回路用に別途DC24V電源(電流容量500mA以上)が必要となります。制御回路電源DC24Vは、強化絶縁電源を使用してください。また、出力電圧の起動時間が1秒以上かかる電源は使用しないでください。
    尚、制御回路電源接続時はサーキットプロテクタをご使用ください。推奨品については裏表紙を参照ください。
  • ※3詳細は、「置換え組合せ選定」からの選定結果をご確認ください。
  • ※4制御電源用DC24V電源と電磁ブレーキ用電源は共有しないでください。
  • ※5詳細は、「置換え組合せ選定」からの選定結果をご確認ください。
