機マNo.1104
2011年12月15日

2.4GHz帯無線ユニット（SWL30シリーズ）用
アナログ入力増設ユニット発売のお知らせ

---

---

■ 特　長 ■
	●SWL30シリーズ無線通信 ・親局と子局間で屋内約60m、屋外約300mの通信が可能です。 ・子局台数×約100msのポーリング周期(中継局無しの場合)です。 ・中継局を追加することにより通信距離を延長可能です。 ・技術基準適合証明を取得済みで、免許手続きは不要です。
	●アナログ入力増設ユニット ・子局に接続することで、子局のアナログ点数を4ch増設できます。 ・子局1台あたり8台まで接続可能です。 ・入力レンジは0〜10V、0〜5V、1〜5V、0〜20mA、4〜20mAが設定可能です。

■ 仕　様 ■
	●一般仕様
	項　　目 仕　　様 ユニット電源電圧 DC24V 使用周囲温度 0〜+55℃ 使用周囲湿度 45〜85%RH（結露しないこと） 保存周囲温度 -10〜+65℃ 保存周囲湿度 30〜95%RH（結露しないこと） 耐ノイズ 電圧：500Vp-p、パルス幅：1μs、周期：25〜60Hz 耐振動 周波数：10〜150Hz、加速度：9.8m/s2、掃引回数：X,Y,Z方向／各10回 耐衝撃 加速度：147m/s2、衝撃回数：X,Y,Z方向／各3回 使用雰囲気 腐食性ガスのないこと
	●アナログ入力仕様
	項　　目 仕　　様 ディジタル出力 分解能 入力レンジ ･ディジタル出力 ･分解能 0〜10V 0〜4000 2.5mV 0〜5V 0〜4000 1.25mV 1〜5V 0〜4000 １.00mV 0〜20mA 0〜4000 5μA 4〜20mA 0〜4000 4μA 精　度 0〜55℃ ±0.4% 25±5℃ ±0.2% 絶縁方式 チャネル間 非絶縁 MPU･通信系〜アナログ入力 フォトカプラ絶縁 電源系〜アナログ入力 トランス絶縁

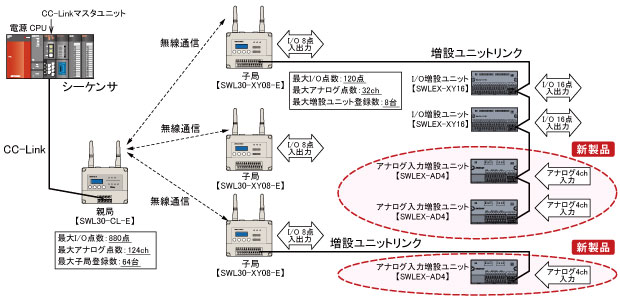

■ システム構成 ■

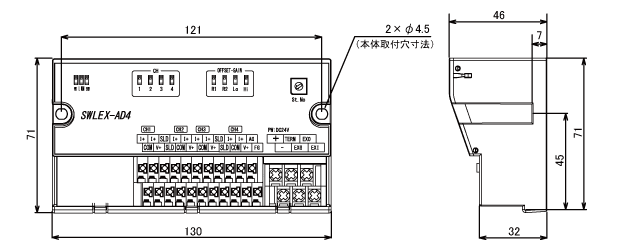

■ 外形図 ■

■　価格表　■
	品　名 形　名 標準価格 納　期 2.4GHz帯無線ユニット（SWL30シリーズ）用アナログ入力増設ユニット SWLEX-AD4 44,800円 ○
	上記価格には消費税は含まれておりません。
