機マNo.1204
2012年9月20日

三菱汎用ACサーボ
MR-J2S-□Aリニューアルツール発売のお知らせ

■ 特　長 ■

●	既設配線および取付け穴をそのまま利用でき、短時間で置換えが可能。
●	アンプのみ置換える1次置換えからモータまで置換える2次置換えへ段階を踏んだリニューアルが可能。
●	置換え用アンプ、モータは標準品を採用。
●	標準品のMR-J4-□AサーボアンプでMR-J2S-□Aサーボアンプ用モータの制御が可能。

■ 基本構成 ■

●1次置換え（サーボアンプのみ置換える場合）

●2次置換え（サーボアンプ置換え後にサーボモータを置換える場合）
●一括置換え（サーボアンプとサーボモータを一括で置換える場合）

※1 置換えの際はインタフェース用に別途DC24V電源（電流容量80mA以上）が必要となります。
推奨電源仕様・・・出力DC24V±10％、電流容量80mA以上
（MR-J2S-□Aサーボアンプにて内部インタフェース用DC24V電源を使用している場合のみ必要です。インタフェース用DC24V電源を外部供給している場合は不要です。）

※2 モータ側変換ケーブルは、組合せ表

をご確認ください。

※3 HC-KFS、MFSモータからHG-KR、MRモータへ置換える場合、電磁ブレーキケーブルは電源ケーブルに内蔵されています。

■ 外形図 ■

●リニューアルキット

クリックして拡大して下さい。

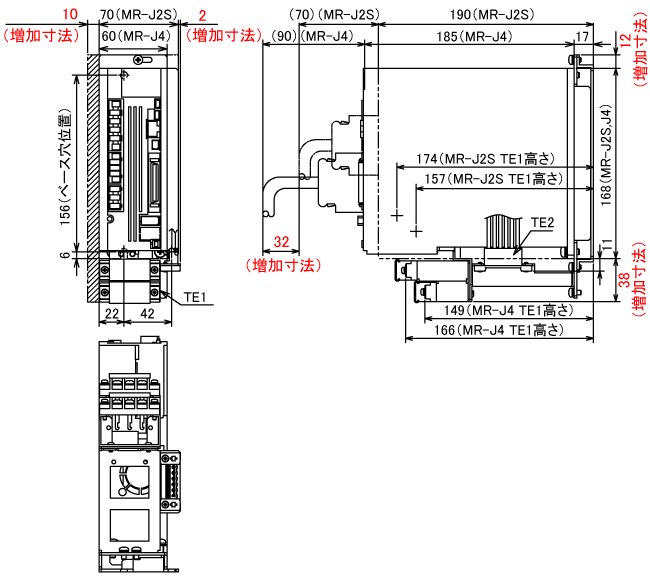

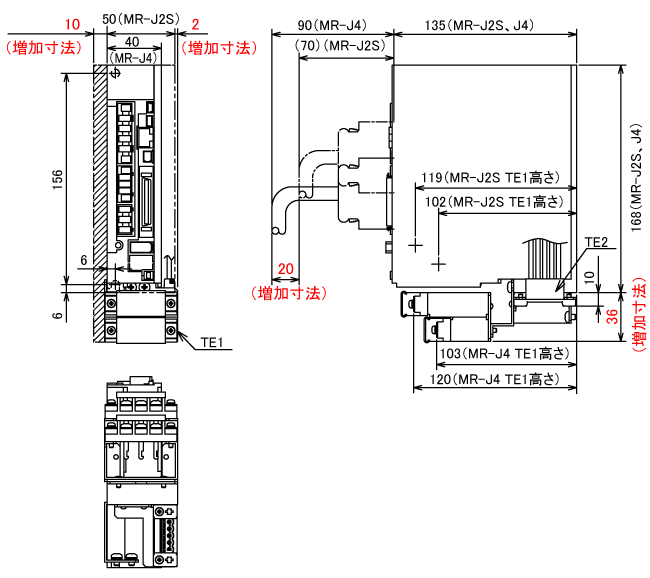

SC-J2SJ4KT02K	SC-J2SJ4KT1K

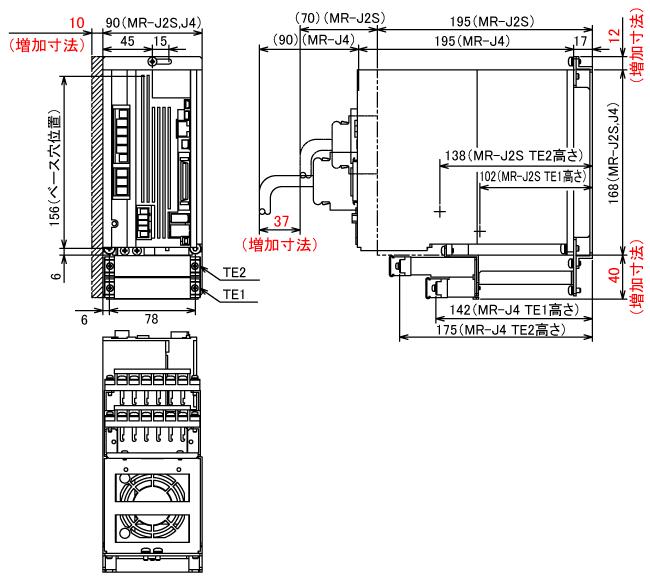

SC-J2SJ4KT06K	SC-J2SJ4KT3K

［単位：mm］

●アンプ側変換ケーブルセット

クリックして拡大して下さい。

エンコーダ変換ケーブル	モニタ変換ケーブル

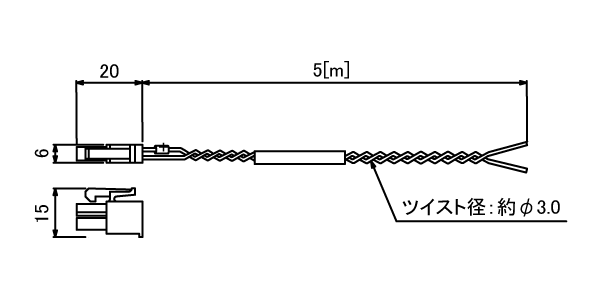

制御信号変換ケーブル	DC24V電源接続ケーブル

［単位：mm］

■　価格表　■

品　名	形　名	標準価格	納期	内　容
リニューアルキット	SC-J2SJ4KT02K	68,000円	○	・取付板金・主回路電源変換端子台・制御電源変換端子台・アンプ側変換ケーブルセット
	SC-J2SJ4KT06K	70,000円	○
	SC-J2SJ4KT1K	76,000円	○
	SC-J2SJ4KT3K	80,000円	○
アンプ側変換ケーブルセット	SC-J2SJ4CSET-01	46,000円	○	・制御信号変換ケーブル・モニタ変換ケーブル・エンコーダ変換ケーブル・DC24V電源接続ケーブル
モータ側電源変換ケーブル	SC-J2SJ4PW1C03M-■	4,400円	○	―
モータ側電源変換ケーブル	SC-J2SJ4PWBK1C03M-■	7,200円	○	―

○：仕込生産品

上記価格には消費税は含まれておりません。
※ 形名内の■は「A1」、「A2」となります。（「A1」は負荷側接続、「A2」は反負荷側接続）
※ 価格表に記載のないモータ側変換ケーブルはお問い合わせください。
