三菱有圧換気扇用固定式防火ダンパー
70・80cm発売のお知らせ

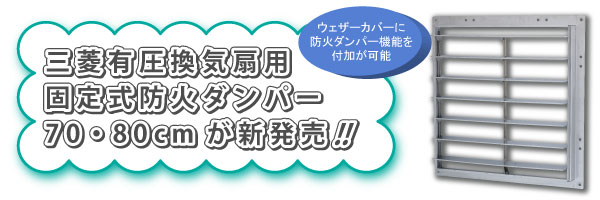

三菱有圧換気扇用固定式防火ダンパー70・80cmが新発売!
■ 特 長 ■
●標準タイプウェザーカバーおよび特殊形状ウェザーカバーと組合わせ使用できます。
●ウェザーカバー設置後、防火ダンパー後付けできます。
※既設の標準タイプウェザーカバー換気口に防火ダンパーを追加できます。(組合せ表参照↓
●排気、給気兼用です。
●厨房、ボイラー室には120℃温度ヒューズがセットされた厨房等高温場所用をご使用できます。
■取付図

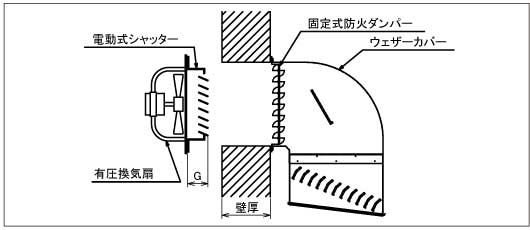

取付図
(注)固定式防火ダンパーとシャッターを組合せて使用する場合、壁厚はシャッターのG寸法以上必要です。
■取付例

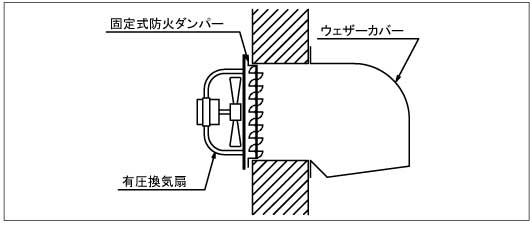

ウェザーカバー設置後、防火ダンパー後付け
取付例


■ 組合せ表 ■
●表中の標準タイプウェザーカバーと組合せ使用できます
適用有圧換気扇 固定式防火ダンパー 既設の標準タイプウェザーカバー
形 名 形 名
一般用
(温度ヒューズ72℃)
厨房等高温場所用
(温度ヒューズ120℃)
排気形
標準タイプ
給排気形
標準タイプ
給気形
標準タイプ
70cm KD-70S KD-70SC W-70T(S)A(M)-A QW-70SB(M) QWH-70SA(M)
80cm KD-80S KD-80SC W-80T(S)A(M)-A QW-80SB(M) QWH-80SA(M)


■ 外形図 ■

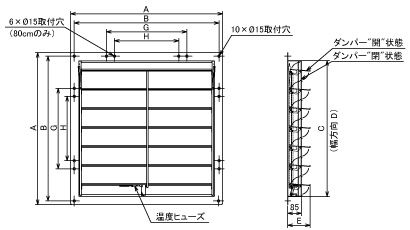

外形図
色調・・・ステンレス地金色(ツヤ消し)
材質・・・本体:SUS304
(単位mm)
外観は機種により多少異なります。


■ 変化寸法表 ■
適用有圧換気扇 形 名 外形寸法(mm) ダンパー枚数 質量(kg)
一般用 厨房等高温場所用 A B C D E G H
70cm KD-70S KD-70SC 845 800 750 745 142 400 6 13.7
80cm KD-80S KD-80SC 945 900 850 845 141 500 400 7 16.0


■ 価格表 ■
適用有圧換気扇 固定式防火ダンパー 引受納期
一般用(温度ヒューズ72℃) 厨房等高温場所用(温度ヒューズ120℃)
形 名 希望小売価格 形 名 希望小売価格
70cm KD-70S 178,000円 KD-70SC 178,000円 14日
80cm KD-80S 190,000円 KD-80SC 190,000円
上記価格には消費税は含まれておりません。


■ 建材試験センター試験成績書番号 ■
試験項目 成績番号
温度ヒューズ(72℃)作動試験成績書番号 第11A2632 号
温度ヒューズ(120℃)作動試験成績書番号 第11A2633 号
漏煙試験成績書番号 第11A2997 号


■ 注意事項 ■
●適用サイズを超える有圧換気扇と組合わせて使用しないでください。
●当社製ウェザーカバーと組合せて使用ください。
●極端な薄形ウェザーカバー、極端な風路の曲がりがあるウェザーカバーと組合せてご使用の場合、異音や振動が発生したり、防火機構の作動不良のおそれがあります。
●防火タイプウェザーカバーと組合わせて使用しないでください。
●温度ヒューズを取付使用します。
●温度ヒューズのメンテナンスは屋内側からできます。
●温度ヒューズのメンテナンスができる高さ、場所へ取付けてください。
●温度ヒューズは定期的に点検してください。
●火災による延焼防止を目的に、防火ダンパーの使用を義務付けられている建物外壁換気口の換気用としてお使いください。
●本品は形状、材質の変更、塗装の追加を含む特殊品対応はできません。
●給気にご使用の場合、フィルターユニット(防虫網ユニット)と組合せて使用されれば施工が一層簡単です。
●有圧換気扇と共締めする場合は、下表を参照ください。
排気時
給気時 不可
