ニュースリリース

機マNo.1302
2013年1月10日

三菱有圧換気扇用フィルターユニット/防虫網ユニット
70・80cm発売のお知らせ





三菱有圧換気扇用フィルターユニット/防虫網ユニット70・80cmが新発売!
■ 特 長 ■
●フィルター、防虫網交換が簡単。
●プレフィルタを装備しメンテナンスの期間を延長。(フィルターユニットのみ)
●有圧換気扇とシャッターも取付け可能です。
●カートリッジは工具を使わず取外しが可能です。
●カートリッジの向きは変えずに給気・排気使用が可能です。
●カートリッジの取出し方向は左または右側から可能です。(本商品を180°回転させてください)

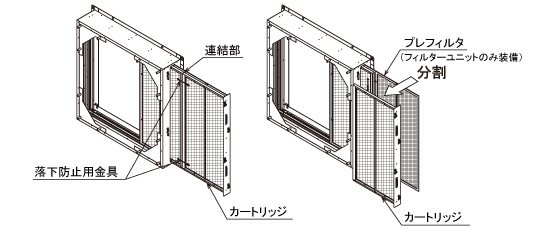

分割カートリッジメンテナンス


■ 材質表 ■
形 名 フィルターユニット 防虫網ユニット
FU-□□PSF FU-□□PSFS FU-□□MF FU-□□MFS
フィルター/網
※フィルタ:フィレドンPS/150N
プレフィルタ:ステンレス防虫網(10メッシュ線径0.45)
ステンレス防虫網(10メッシュ線径0.45)
ユニット本体 溶融亜鉛メッキ鋼板(SGC) ステンレス(SUS304) 溶融亜鉛メッキ鋼板(SGC) ステンレス(SUS304)
※印は日本バイリーン(株)製粗じん用フィルター(再生可能)の形名です。
色調・・・鋼板:マンセル7.65Y7.6/0.7 ウレタン塗装(ステンレスは地金色)
ステンレス:ステンレス地金色(ツヤ消し)

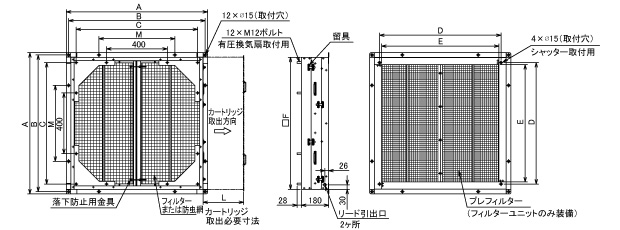

■ 外形図 ■
外形図
外観は機種により多少異なります。


■ 変化寸法表 ■
適用有圧換気扇 形 名 外形寸法(mm) 質量(kg)
フィルターユニット 防虫網ユニット A B C D E F L M
70cm FU-70PSF(S) FU-70MF(S) 930 900 800 800 773 870 550 500 21.9(7.0)
80cm FU-80PSF(S) FU-80MF(S) 1030 1000 900 900 873 970 600 550 25.2(8.0)
( )内はカートリッジのみの質量


■ 価格表 ■
●フィルターユニット
適用有圧換気扇 鋼板製 ステンレス製 引受納期
形 名 希望小売価格 形 名 希望小売価格
70cm FU-70PSF 410,000円 FU-70PSFS 520,000円 14日
80cm FU-80PSF 450,000円 FU-80PSFS 610,000円
●防虫網ユニット
適用有圧換気扇 鋼板製 ステンレス製 引受納期
形 名 希望小売価格 形 名 希望小売価格
70cm FU-70MF 330,000円 FU-70MFS 430,000円 14日
80cm FU-80MF 370,000円 FU-80MFS 530,000円
上記価格には消費税は含まれておりません。


■ 交換用予備フィルター ■
フィルターユニット用予備フィルター
(2枚入1セット)
形 名 希望小売価格(円) 適用機種
PSF-70 10,000 FU-70PSF/PSFS
PSF-80 13,000 FU-80PSF/PSFS
上記価格には消費税は含まれておりません。


■ 注意事項 ■
●適用サイズを超える有圧換気扇と組合せて使用しないでください。
●フィルターユニット、防虫網ユニット取付けの際、カートリッジ取出方向からL寸法以内に干渉なき位置に取付けてください。
●換気扇電源側には、モータ焼損防止のため過負荷保護装置を取付けください。
●落下のおそれがありますので、カートリッジを上下引出しとして設置しないでください。
●フィルターユニット・防虫網ユニットには防雨機能はありません。
●本体周囲温度80℃以下でご使用ください(フィルターユニットのみ)。
排気熱等がフィルターへ影響を与えますので、連続的な高温排気がある場所でのご使用にはご注意ください。
●厨房など油煙の多い場所ではご使用できません。(フィルターユニットのみ)
●屋内側でフィルター、防虫網のメンテナンスができる高さ、場所へ取付けてください。
●フィルター、防虫網は塵埃などで目づまりをおこさないように定期的に点検・清掃し、汚れが目立つ場合は新品(有償)に交換してください。
●防虫網ユニットには、フィルターとフィルターカートリッジ、プレフィルターは付属していません。
●2分割カートリッジのためメンテナンス時の連結部取付け、取外しは必ず行ってください。
●カートリッジ落下防止のため、落下防止用金具を必ず取付けてご使用ください。
●留具の締め忘れにより、異音が発生するおそれがあるため、留具はしっかり取付けてください。
●カートリッジを連結せずに差し込んだ場合、後方部を引き出すことができませんのでご注意ください。
●網・予備フィルターの交換はプラスドライバーが必要です。
