産業用スイッチングハブ（CC-Link IE Field 対応）
発売のお知らせ
|
|
| ■ 特 長 ■ |
|
|
|
| ● |
CC-Link協会推奨品試験に合格したスイッチングハブです。 |
| ● |
コンパクトサイズで、10/100/1000Mbpsポートを5ポート搭載しています。 |
| ● |
オートMDI/MDI-X機能、オートネゴシエーション機能を搭載しています。 |
| ● |
電源冗長化構成により、2系統の電源入力が可能です。 |
| ● |
DC12V〜24Vのワイドレンジ電源に対応しています。 |
| ● |
スター型、ライン型、スター型・ライン型混在のネットワーク構築が可能です。 |
| ● |
UL、CE規格取得済みのため、欧米、欧州への輸出も可能です。 |
|
|
|
| ■ CC-Link IE Field 通信構成例 ■ |
|
|
|
|
|
|
| ■ 仕 様 ■ |
|
|
|
●一般仕様 |
|
| 項 目 |
仕 様 |
| 形 名 |
DT135TX |
| 動作周囲温度 |
−10℃〜55℃ |
| 動作及び保存湿度 |
95%RH以下（結露なきこと） |
| 外形寸法 |

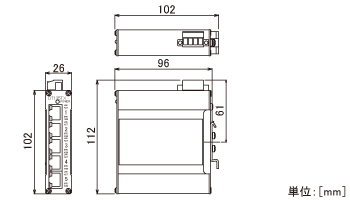

W26mm×H112mm×D102mm（DIN レール取付足、電源端子台含む） |
| 質 量 |
270g（DIN レール取付足、電源端子台含む） |
| 適合電源線サイズ |
単線/より線 |
AWG.16〜28 |
| 剥き線長さ |
7mm |
| 締付トルク |
0.5〜0.6N・m |
| 接地線 |
AWG.14以上 |
| 使用環境 |
盤内 |
| 適合安全規格 |
UL/cUL |
UL508/C22.2 No.14-M05、C22.2 No.213-M1987 |
| CE |
EN61000-6-2/4、IEC61000-4-2/3/4/5/6、EN55011 |
| FCC |
Part15、Subpart B、Class A |
| 耐ノイズ |
シミュレータノイズ500Vp-p、 ノイズ幅：1μs
ノイズ周波数25〜60Hzのノイズシミュレータによる |
| 耐振動 |
周波数：13.2〜100Hz、加速度：4.9m/s2、掃印回数：X、Y、Z方向 各2時間 |
| 耐衝撃 |
加速度：980m/s2、衝撃回数：X、Y、Z方向 各3回 |
|
|
|
|
●電源仕様 |
|
| 項 目 |
仕 様 |
| 電源仕様 |
DC12〜24V（DC10.8V〜26.4V） |
| 電源構成 |
冗長電源 |
| 消費電流 |
230mA(DC24V時) |
|
|
|
|
●詳細仕様 |
|
| 項 目 |
仕 様 |
| 適合通信規格 |
IEEE 802.3ab 1000BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3 10BASE-T |
| 伝送速度 |
10Mbps，100Mbps，1000Mbps（自動認識） |
| 伝送方式 |
全二重方式／半二重方式 |
| ポート数 |
5ポート |
| ポート設定 |
AutoMDI/MDI-X |
| 適用ケーブル※1 |
ケーブル |
カテゴリ5以上、UTP/STPケーブル |
| 規格 |
IEEE802.3，ANSI/TIA/EIA-568-B |
| コネクタ |
RJ45プラグ |
| 当社形名 |
SC-E5EWシリーズ |
| 伝送距離目安 |
最大100m※2 |
| スイッチング方式 |
ストア＆フォワード |
| カスケード接続 |
最大20台※3 |
| ジャンボフレーム |
対応※4 |
| アドレステーブル |
4Kエントリー |
|
|
※1 CC-Link IE Fieldで使用される場合は、カテゴリ5e以上（二重シールド付・STP）ストレートケーブルを使用してください。
※2 ご使用になるケーブルによって異なります。詳細はケーブル仕様を参照ください。
※3 CC-Link IE Fieldで使用される場合です。システム構成や異常局の有無によっても変化しますので、実運用に入る前に、実システムに近い環境にてテストされることをお勧めします。
※4 本機能を利用する場合は、通信経路にある他のネットワーク機器もジャンボフレームに対応している必要があります。 |
|
|
| ■ 価格表 ■ |
|
|
|
| 品 名 |
形 名 |
標準価格 |
備 考 |
納 期 |
産業用スイッチングハブ
（CC-Link IE Field対応） |
DT135TX |
56,000円 |
イーサネットポート：5ポート |
仕込生産 |
|
|
上記価格には消費税は含まれておりません。
CC-Link IE FieldはCC-Link協会の登録商標です。 |
|
|
