ニュースリリース

機マNo.1404
2014年11月4日

三菱汎用ACサーボ
MR-J2S-□CPリニューアルツール発売のお知らせ



三菱汎用ACサーボMR-J2S-□CPリニューアルツール新発売!!
■ 特 長 ■
既設配線・取付穴を流用して短時間で置換え可能。
アンプのみ置換える1次置換えからモータまで置換える2次置換えへが可能。
上位コントローラおよびSSCNETケーブルを換えずにサーボアンプのみ置換えが可能。
MR-J4サーボアンプでMR-J2S用モータの制御が可能。
エンコーダ変換ケーブルの単品販売に対応。


■ 基本構成 ■
●1次置換え(サーボアンプのみ置換える場合)
1次置換え
●2次置換え(サーボアンプ置換え後にサーボモータを置換える場合)
●一括置換え(サーボアンプとサーボモータを一括で置換える場合)
2次置換え・一括置換え
※1 置換えの際はインタフェース用に別途DC24V電源(電流容量80mA以上)が必要となります。
推奨電源仕様 ・・・出力DC24V±10%、電流容量80mA以上
(MR-J2S-□Aサーボアンプにて内部インタフェース用DC24V電源を使用している場合のみ必要です。インタフェース用DC24V電源を外部供給している場合は不要です。)
※2 モータ側変換ケーブルは、組合せ表PDF をご確認ください。
※3 HC-KFS、MFSモータからHG-KR、MRモータへ置換える場合、電磁ブレーキケーブルは電源ケーブルに内蔵されています。


■ 外形図 ■
●リニューアルキット

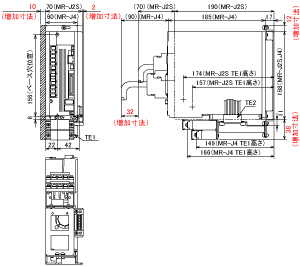

SC-J2SCPJ4KT02K SC-J2SCPJ4KT1K
SC-J2SCPJ4KT02K外形図 SC-J2SCPJ4KT1K外形図

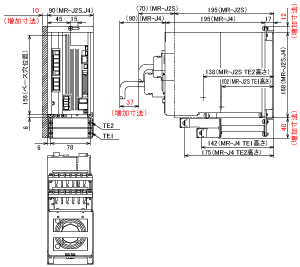

SC-J2SCPJ4KT06K SC-J2SCPJ4KT3K
SC-J2SCPJ4KT06K外形図 SC-J2SCPJ4KT3K外形図
[単位:mm]
●アンプ側変換ケーブルセット
クリックして拡大して下さい。
エンコーダ変換ケーブル
(全機種共通)
モニタ変換ケーブル
(CPタイプ7kW以下用)

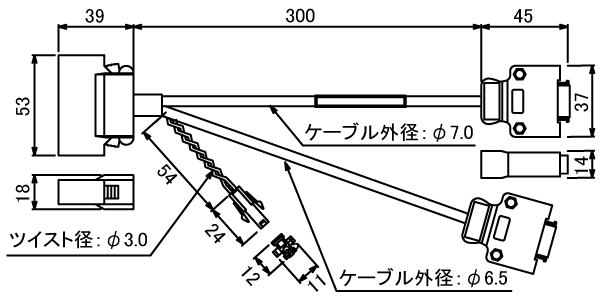

制御信号変換ケーブル
(CPタイプ用)
エンコーダ変換ケーブル外形図を拡大 モニタ変換ケーブル外形図を拡大 制御信号変換ケーブル外形図を拡大

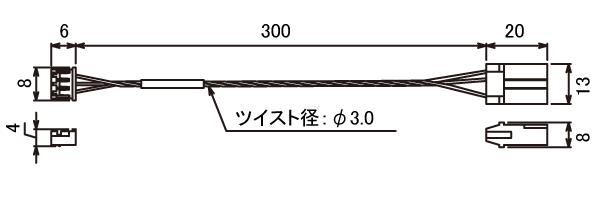

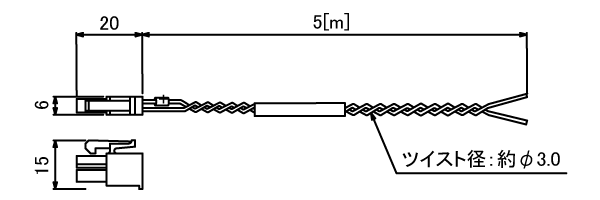

DC24V電源接続ケーブル(全機種共通) アンプ側モニタ変換ケーブル(CPタイプ11kW以上用)
DC24V電源接続ケーブル外形図を拡大 アンプ側モニタ変換ケーブル外形図を拡大
[単位:mm]


■ 価格表 ■
品 名 形 名 標準価格 納 期 内 容
リニューアルキット
SC-J2SCPJ4KT02K
68,000円 7日
・取付板金
・電源変換端子台
・アンプ側変換ケーブルセット
SC-J2SCPJ4KT06K
70,000円 7日
SC-J2SCPJ4KT1K
76,000円 7日
SC-J2SCPJ4KT3K
80,000円 7日
SC-J2SCPJ4KT5K
67,000円 7日
SC-J2SCPJ4KT7K
67,000円 7日
アンプ側変換ケーブルセット
SC-J2SCPJ4CSET-01
46,000円 7日
・制御信号変換ケーブル
・エンコーダ変換ケーブル
・DC24V電源接続ケーブル
アンプ側エンコーダ変換ケーブル
SC-J2SJ4ENC03M
12,000円
モータ側電源変換ケーブル
SC-J2SJ4PW1C03M-A1
SC-J2SJ4PW1C03M-A2
4,400円
SC-J2SJ4PWBK1C03M-A1
SC-J2SJ4PWBK1C03M-A2
7,200円
SC-J2SJ4PW2C1M
46,000円
SC-J2SJ4PW3C1M-A1
SC-J2SJ4PW3C1M-A2
34,000円
モータ側冷却ファン変換ケーブル
SC-J2SJ4FAN1C1M
16,000円
○:仕込生産品
上記価格には消費税は含まれておりません。
※ 「A1」は負荷側接続、「A2」は反負荷側接続
※ 価格表に記載のないモータ側変換ケーブルはお問い合わせください。
