機マNo.1703
2017年4月26日

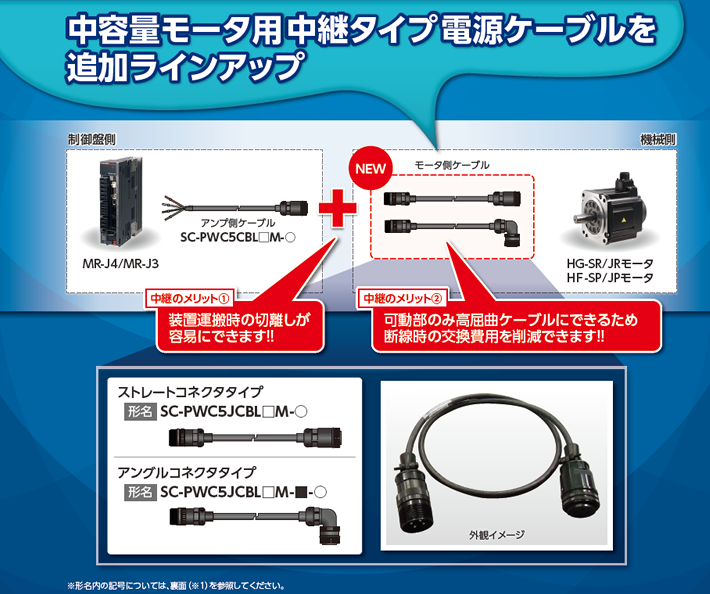

三菱汎用ACサーボ　MR-J4/J3用ケーブル　中容量モータ用中継タイプ電源ケーブルを追加ラインアップ

特長
選定
資料
価格
問い合せ先

920MHz帯無線ユニット（SWL90シリーズ電池駆動パルスカウントユニット）新発売！！

■特長■

・装置運搬時の切離しが容易にできます!!
・可動部のみ高屈曲ケーブルにできるため断線時の交換費用を削減できます!!

■資料■


新製品ニュース 1,620KB

■価格表■

■標準品

保護等級	接続タイプ	コネクタタイプ	電線サイズ	形名	標準価格(円)
					1m当たりのケーブル単価	1本当たりのコネクタ加工料
						ケーブル長
						1～30ｍ	31～50ｍ
IP67	直結/中継	ストレート	AWG14	SC-PWC5CBL□M-ML	700	13,000	（※3）
			AWG12	SC-PWC5CBL□M-L	1,000
			AWG10	SC-PWC5CBL□M-LL	1,400
		アングル（※2）	AWG14	SC-PWC5CBL□M-■-ML	700	14,000	（※3）
			AWG12	SC-PWC5CBL□M-■-L	1,000
			AWG10	SC-PWC5CBL□M-■-LL	1,400
	中継	ストレート	AWG14	SC-PWC5JCBL□M-ML	700	38,000	39,000
			AWG12	SC-PWC5JCBL□M-L	1,000
			AWG10	SC-PWC5JCBL□M-LL	1,400
			AWG8	SC-PWC5JCBL□M-XL	2,500	44,000	45,000
		アングル（※2）	AWG14	SC-PWC5JCBL□M-■-ML	700	45,000	46,000
			AWG12	SC-PWC5JCBL□M-■-L	1,000
			AWG10	SC-PWC5JCBL□M-■-LL	1,400
			AWG8	SC-PWC5JCBL□M-■-XL	2,500	50,000	51,000

■高屈曲寿命品

保護等級	接続タイプ	コネクタタイプ	電線サイズ	形名	標準価格(円)
					1m当たりのケーブル単価	1本当たりのコネクタ加工料
						ケーブル長
						1～30ｍ	31～50ｍ
IP67	直結/中継	ストレート	AWG15	SC-PWC5CBL□M-MH	1,300	14,000	（※3）
			AWG12	SC-PWC5CBL□M-H	2,000
			AWG10	SC-PWC5CBL□M-LH	2,300
		アングル（※2）	AWG15	SC-PWC5CBL□M-■-MH	1,300	15,000	（※3）
			AWG12	SC-PWC5CBL□M-■-H	2,000
			AWG10	SC-PWC5CBL□M-■-LH	2,300
	中継	ストレート	AWG15	SC-PWC5JCBL□M-MH	1,300	39,000	40,000
			AWG12	SC-PWC5JCBL□M-H	2,000
			AWG10	SC-PWC5JCBL□M-LH	2,300
			AWG9	SC-PWC5JCBL□M-XH	3,600	45,000	46,000
		アングル（※2）	AWG15	SC-PWC5JCBL□M-■-MH	1,300	46,000	47,000
			AWG12	SC-PWC5JCBL□M-■-H	2,000
			AWG10	SC-PWC5JCBL□M-■-LH	2,300
			AWG9	SC-PWC5JCBL□M-■-XH	3,600	51,000	52,000

※1：形名の□ はケーブル長になります。
形名の■はアングルコネクタ引出し方向「A1」、「A2」、「A3」、「A4」となります。引出し方向の詳細は下図を参照ください。
※2：アングルタイプはサーボモータ、設置環境によってはコネクタやケーブルが干渉し、取付けが出来ない引出し方向があります。三菱電機技術資料のサーボモータ外形図、及び各ケーブルの仕様書に記載の外形図をご確認の上、選定ください。
※3：記載のケーブル長（直結：30m、中継：50ｍ）を超える場合は特殊品となります。別途弊社営業窓口までお問合せください。

■ 適用モータ ■

適用モータ	HG-SR 121/201/202/2024/ 301/352/3524/502/5024 HF-SP 121/201/202/2024/ 301/352/3524/502/5024	HG-JR 353/503 、HF-JP 353/503
ケーブル引出し方向 (ケーブル差し込み方向より見た図)
