ニュースリリース

KNo.1905
2019年6月27日

新製品ニュース

2019年6月号

J5用ケーブル

三菱電機汎用ACサーボ
MELSERVO-J5用ケーブル


MELSERVO-J5用ケーブル

特長

三菱電機汎用ACサーボ MELSERVO-J5シリーズのサーボアンプとサーボモータを接続する専用ケーブルです。

  • ●三菱電機株式会社から発売されているMELSERVO-J5シリーズ HK-KTモータ用のシールド付きケーブルをラインアップ
    エンコーダケーブル、電源ケーブル、ブレーキ用ケーブルを製作します。(1m単位)
  • ●お客様ご指定の長さのケーブルを短納期で対応します。(標準納期7日)
    ※数量がまとまる場合は、お問合せください。
    ※カタログ掲載品に限ります。
  • ●シールド付き電源ケーブルにより電源ケーブルから発生するスイッチングノイズのEMC対策にご使用できます。
  • ●ULワイヤレスハーネスプログラムに対応しています。
    ※ワイヤレスハーネスプログラムとは、ULのトレーサビリティプログラムの1つであり、
      加工された電線のUL認証を保証するためのプログラムです。

中継接続・シールド付ケーブル使用のメリット

中継接続・シールド付ケーブル使用のメリット

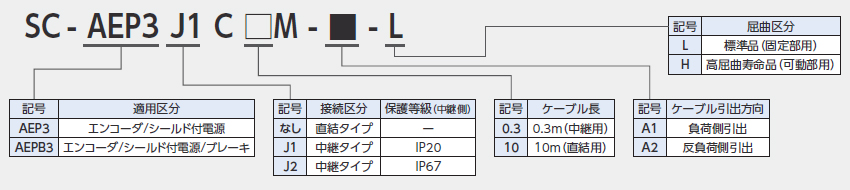

形名体系

1コネクタ2ケーブルタイプ エンコーダ/シールド付電源/ブレーキケーブル

形名体系 1コネクタ2ケーブルタイプ エンコーダ/シールド付電源/ブレーキケーブル

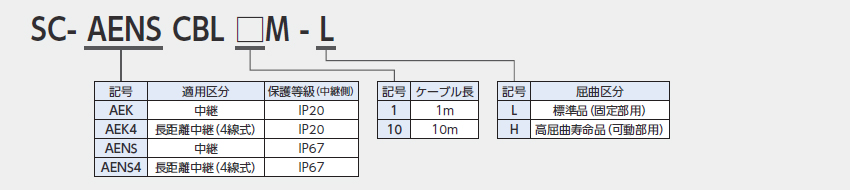

エンコーダケーブル

形名体系 1コネクタ2ケーブルタイプ エンコーダ/シールド付電源/ブレーキケーブル

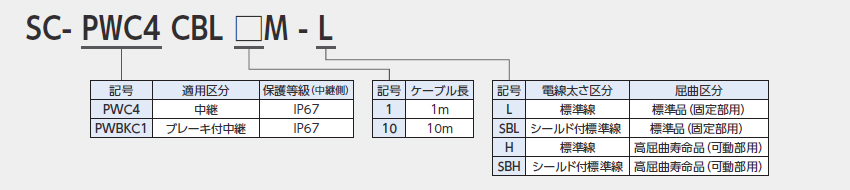

電源/ブレーキ付電源ケーブル

形名体系 1コネクタ2ケーブルタイプ エンコーダ/シールド付電源/ブレーキケーブル

HK-KTモータ用ケーブルラインアップ・接続図

HK-KTモータ用ケーブルラインアップ・接続図1
HK-KTモータ用ケーブルラインアップ・接続図2

  • ※1中継用の端子台および電源ケーブルはお客様にて手配してください。
  • ※2HK-KT202W、203Wモータの場合はSC-PWC4CBL□M-(SB)LL、-(SB)LH、 SC-PWBKC1CBL□M-(SB)LL、-(SB)LHをご使用ください。
    詳細については、当社Webサイト掲載のケーブル長選定表をご確認ください。

価格表

※形名記号説明
□・・・ケーブル長
■・・・ケーブル引出方向 A1:負荷側引出 A2:反負荷側引出

接続方法 ケーブル種別 屈曲
区分
形名 保護等級
※1
ケーブル長
[m]
標準価格(円)
モータ側 アンプ側 1本当りの
コネクタ
加工料
(材料費込)
1m当たりの
ケーブル単価
直結 1




2






エンコーダ/
シールド付
電源ケーブル
標準品 SC-AEP3C□M-■-L IP65 IP20 1〜5 10,200 820
6〜10 10,800
高屈曲
寿命品
SC-AEP3C□M-■-H IP65 IP20 1〜5 10,200 1,900
6〜10 10,800
エンコーダ/
シールド付電源/
ブレーキケーブル
標準品 SC-AEPB3C□M-■-L IP65 IP20 1〜5 11,900 900
6〜10 12,600
高屈曲
寿命品
SC-AEPB3C□M-■-H IP65 IP20 1〜5 11,900 1,980
6〜10 12,600
中継
(モータ側)
端子台
中継用
エンコーダ/
シールド付電源ケーブル
標準品 SC-AEP3J1C0.3M-■-L IP65 IP20 0.3 10120
エンコーダ/
シールド付電源/
ブレーキケーブル
SC-AEPB3J1C0.3M-■-L 10500
コネクタ
中継用
エンコーダ/
シールド付電源ケーブル
標準品 SC-AEP3J2C0.3M-■-L IP65 IP67 0.3 36,520
エンコーダ/
シールド付電源/
ブレーキケーブル
SC-AEPB3J2C0.3M-■-L 41,200
中継
(アンプ側)
エンコーダケーブル 標準品 SC-AEKCBL□M-L IP20 IP20 1〜9 6,200 580
11〜29 6,500 610
高屈曲
寿命品
SC-AEKCBL□M-H 1〜9 6,200 720
11〜29 6,600 750
30〜49 7,200 900
SC-AEK4CBL□M-H 1〜100 12,000 900
エンコーダケーブル 標準品 SC-AENSCBL□M-L IP67 IP20 1〜9 8,800 580
11〜29 10,600 610
高屈曲
寿命品
SC-AENSCBL□M-H 1〜9 8,800 750
11〜49 11,300 900
SC-AENS4CBL□M-H 1〜100 18,900 900
  • ※1:記載の保護等級は、モータ側コネクタおよび中継コネクタ嵌合部の防塵・防水レベルを示します。
     サーボアンプ・サーボモータの保護等級が記載と異なる場合は、全体の保護等級は低いほうに依存します。
  • ※2:SC-PWC4CBL□M-〇、SC-PWBKC1CBL□M-〇ケーブルの価格については、MR-J4用サーボケーブルのWebサイトをご確認ください。

  • ●掲載カタログ
新製品ニュース 三菱電機汎用ACサーボ MELSERVO-J5用ケーブル 新製品ニュース
三菱電機汎用ACサーボ
MELSERVO-J5用ケーブル

1.24 MB
製品の詳細については当社Webサイトをご確認ください

スマートフォン、タブレットから二次元コードで簡単アクセス。
各製品ページから仕様書、マニュアル、外形図などがダウンロードできます! http://www.melsc.co.jp/business/j5cable/
