接続ターミナル（CC-Link IEコントローラネットワーク対応）
発売のお知らせ
|
|
| ■ 特 長 ■ |
|
|
|
●局間に最大3台までのユニット追加（集線）が可能です。
（4台以上ユニットを追加（集線）する場合は、接続ターミナルを必要数追加願います。）

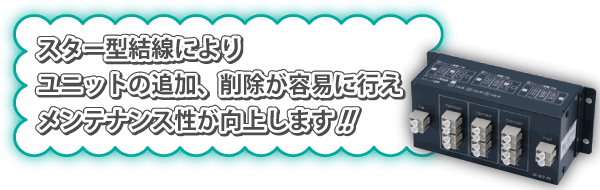

●ユニットの追加、削除が容易になり、メンテナンス性が向上します。
●既設ケーブルを張替えることなく段階的な立上げをすることが可能です。
（追加ユニットに対して4心ケーブル1本の敷設作業のみ）
●ネジ取付、またはDINレール取付が可能です。
注）ユニット：CC-Link IEコントローラネットワーク対応製品
|
|
|
| ■ 仕 様 ■ |
|
|
|
| 項 目 |
仕 様 |
適応ネットワーク |
CC-Link IEコントローラネットワーク |
形名 |
SC-ECT-P3※1 |
適応光ファイバ |
光ファイバ種別 |
1000BASE-SX（MMF）対応光ファイバケーブル |
規格 |
IEC60793-2-10 Types A1a.1（50/125μm multimode） |
伝送損失（max） |
3.5（dB/km）以下（λ＝850nm） |
伝送帯域（min） |
500（MHz・km）以上（λ＝850nm） |
形名 |
QGシリーズ※2 |
適応光コネクタ |
光コネクタ種別 |
2連LCコネクタ |
規格 |
IEC61754-20：Type LC connector |
接続損失 |
0.3（dB）以下 |
研磨面 |
PC研磨 |
形名 |
DLCF-G50-D2※2 |
接続可能台数 |
最大3台 |
使用環境 |
盤内 |
使用温度／湿度範囲 |
0℃～+55℃/5～95％RH（但し、結露なきこと） |
接続距離 |
最大150ｍ※3 |
取付方法 |
ネジまたはDINレール |
重量 |
約300g |
外形寸法 |

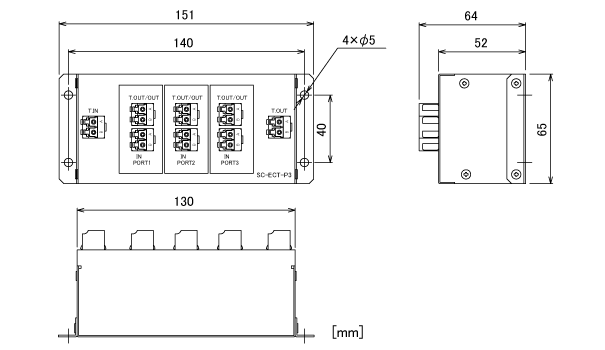

W151×D64×H65（mm）（詳細は外形図をご参照願います） |
※1）接続ターミナルには必ず1台以上ユニットを接続してください。
※2）当社形名です。
※3）「接続ターミナル⇔接続ターミナル」「接続ターミナル⇔ユニット」間のケーブル長。（150m以上の場合はご相談ください。） |
|
|
| ■ 接続方法 ■ |
|

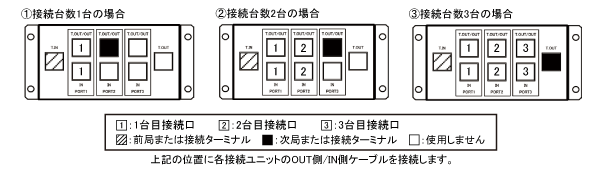

接続するユニット台数により、接続位置が決まっています。必ずPORT1から接続してください。
 |
|
|
|
| ■ 価格表 ■ |
|
|
|
| 品 名 |
形 名 |
標準価格 |
納 期 |
| ① |
接続ターミナル |
SC-ECT-P3 |
30,000円 |
○ |
| ② |
DINレール固定部品 |
SC-DIN-M |
1,700円 |
○ |
○：仕込生産品
上記価格には消費税は含まれておりません。 |
|
|
