機マNo.1101
2011年3月04日

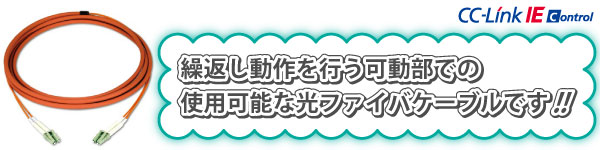

CC-Link IE コントローラネットワーク対応
可動部用光ファイバケーブル発売のお知らせ
|
|
■ 特 長 ■ |
|
|
|
● |
CC-Link協会推奨の光ファイバケーブルです。安心してご使用ください。 |
● |
繰返し動作を行う可動部での使用が可能です。 |
● |
断線などによる交換作業にかかるロスコストを低減できます。 |
● |
金属を用いていないため、柔軟で可とう性に優れています。 |
● |
直接けん引が可能です。 |
● |
お客様ご指定の長さにて製作します。(1m単位) |
|
|
|
■ 仕 様 ■ |
|
|
|
項 目 |
仕 様 |
CC-Link IE Control 局間距離 |
最大550m |
光ファイバ種別 |
マルチモード光ファイバ(GI) |
伝送損失 |
3.0 dB/km以下〔λ=850nm〕 1.0 dB/km以下〔λ=1300nm〕 |
伝送帯域 |
500MHz・km以上〔λ=850nm〕 600MHz・km以上〔λ=1300nm〕 |
規 格 |
IEC60793-2-10 A1a.1 |

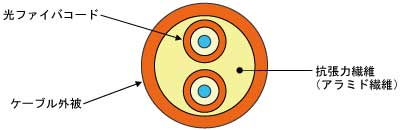

材質/外径 |
コ ア |
石英ガラス/50±3μm |
クラッド |
石英ガラス/125±2μm |
被 覆 |
ノンハロゲン樹脂/0.9±0.1mm |
コード外被 |
PVC(橙色)/φ2.0mm |
ケーブル外被 |
弾性PVC(橙色)/φ6.0mm |
許容張力 |
420N以下 |
許容曲げ半径 |
固定時 |
60mm以上 |
布設時 |
120mm以上 |
屈曲性能 |
1000万回断線なし(曲げ半径:60mm時)※ |
概算重量 |
30kg/km |
使用温度範囲 |
-20℃〜60℃ |
適用コネクタ |
LCFコネクタ(2連LCコネクタ) |
使用環境 |
屋 内 |
|
|
※ 試験結果であり保証値ではありません。(お客様のご使用環境により性能は異なります。) |
|
|
■ 価格表 ■ |
|
|
|
(下記標準価格には消費税は含まれておりません。) |
|
品 名 |
形 名 |
備 考 |
標準価格 |
納期 |
ケーブル |
コネクタ |
CC-Link IE コントローラネットワーク対応
可動部用光ファイバケーブル |
QG-G50-2C-□M-VCT-○ |
屋内可動部用 |
740円/m |
4,000円/片端
(加工費含む) |
7日 |
|
|

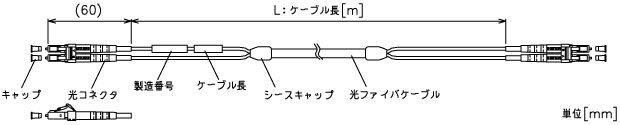

□:ケーブル長m(1m間隔)
○:使用コネクタ
LL:両端LCFコネクタ、SS:両端SCコネクタ、FF:両端FCコネクタ
LS:片端LCFコネクタ−片端SCコネクタ、LF:片端LCFコネクタ−片端FCコネクタ、LN:片端LCFコネクタ−片端コネクタなし |
|
|
