CC-Link IE コントローラネットワーク対応
光メディアコンバータ DMC-1000SL-DC発売のお知らせ
|
|
| ■ 特 長 ■ |
|
|
|
| ● |
CC-Link IEコントローラネットワークにおける通信距離の拡大が可能です。 |
| ● |
1000BASE-SXユニットと1000BASE-LXユニットの通信を実現します。 |
| ● |
3R再生方式の低ジッタ伝送により、4段までのカスケード接続が可能です。 |
| ● |
リンクパススルーに対応しているためケーブル断線時に、CC-Link IE Controlのループバック機能が使用できます。 |
| ● |
UL、CE規格取得済みのため欧米、欧州への輸出も可能です。 |
|
|
|
| ■ 仕 様 ■ |
|
|
|
●一般仕様 |
|
| 項 目 |
仕 様 |
| 環 境 条 件 |
使用温度 |
-10℃〜55℃ |
| 使用湿度 |
95%RH以下（結露なきこと） |
| 構 造 |
外形寸法 |

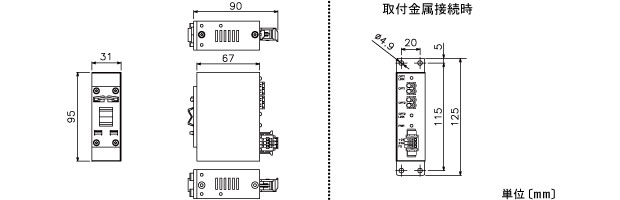

W31mm×H95mm×D90mm（DINレール取付足、電源端子台含む） |
| 質 量 |
250g （DINレール取付足、電源端子台含む） |
| 取付方法 |
DINレール、またはネジ |
| 電源仕様 |
DC24V（DC20.4V〜26.4V） |
| 消費電流 |
200mA |
| 消費電力 |
4.5W以下 |
| 安全規格 |
UL、CE、FCC Part15 ClassB、VCCI ClassB |
| 使用環境 |
盤 内 |
|
|
|
|
●詳細仕様 |
|
| 項 目 |
仕 様 |
| OPTポート1 |
OPTポート2 |
| 準拠規格 |
IEEE802.3z Gigabit Ethernet（1000BASE-LX） |
IEEE802.3z Gigabit Ethernet（1000BASE-SX） |
| 伝送速度（NRZ） |
1.25Gbps |
| 伝送方式 |
全二重方式 |
| 適用光ファイバ |
1000BASE-LX対応シングルモード
光ファイバケーブル |
1000BASE-SX対応マルチモード
光ファイバケーブル※1、2
（帯域500MHz・km以上，λ＝850nm） |
| インタフェース |
送・受信コネクタ各1ポート（計2ポート） |
| 適用コネクタ |
2連LCコネクタ（IEC61754-20） |
| コネクタ研磨方法 |
PC，SPC，AdPC，UPC研磨 |
PC，SPC研磨 |
| 発光中心波長 |
1270〜1360nm |
830〜860nm |
| 受光波長 |
1100〜1600nm |
770〜860nm |
| 発光レベル |
-10.0〜-3.0dBm |
-9.5〜-1.5dBm |
| 受光レベル |
-20〜-3.0dBm |
-17.0〜-1.5dBm |
| 光許容損失 |
10dB |
7.5dB |
| 伝送距離目安 |
15km以下※3 |
550m以下 |
| カスケード接続 |
最大4段 |
|
|
※1 CC-Link IE Control製品と接続する場合は両端2連LCコネクタの光ファイバケーブルを使用します。
※2 当社では当該規格に適合した各種ケーブルをご用意しております。
※3 本製品同士の接続に限ります。1000BASE-LX機器と接続する場合は5kmとなります。 |
|
|
| ■ 基本構成 ■ |
|
|
|
●CC-Link IEコントローラネットワーク通信構成例
局間距離が550m以上離れている場合（工場A⇔C間、工場B⇔C間）、その間に本製品を2台入れ、シングルモード光ファイバケーブルを接続することにより、局間距離を最大15kmに拡大させることができます。 |
|
|
|
|
|

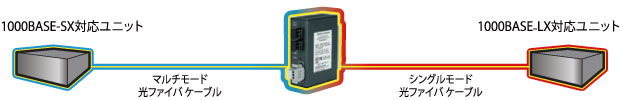

●1000BASE-SX⇔1000BASE-LX変換例
本製品を1000BASE-SXユニットと1000BASE-LXユニットの間に入れることにより、両者の通信を可能にします。 |
|
|
|
|
| ■ 価格表 ■ |
|
|
|
| 品 名 |
形 名 |
標準価格 |
備 考 |
CC-Link IE コントローラネットワーク対応
光メディアコンバータ |
DMC-1000SL-DC |
210,000円 |
DC24V電源 |
|
|
上記価格には消費税は含まれておりません。 |
|
|
