機マNo.1103
2011年11月8日
三菱汎用ACサーボ
MR-Cリニューアルツール発売のお知らせ
|
|
| ■ 特 長 ■ |
|
|
|
| ● |
既設配線および取付け穴をそのまま利用可能とすることにより短時間で置換えが可能。 |
| ● |
リニューアルツールを利用することにより1次置換えから2次置換えへ段階を踏んだリニューアルが可能。 |
| ● |
置換え用アンプ、モータは標準品を採用。 |
| ● |
標準品のMR-JN-□AサーボアンプでMR-C□Aサーボアンプ用モータの制御が可能。 |
|
|
|
| ■ 基本構成 ■ |
|
|
|

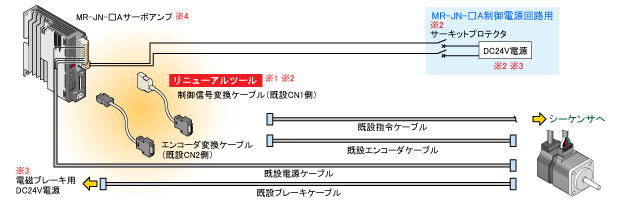

●1次置換え（サーボアンプのみ置換える場合） |
|
|
|
●2次置換え（サーボアンプ置換え後にサーボモータを置換える場合）
●一括置換え（サーボアンプとサーボモータを一括で置換える場合） |
|
|
|
※1 既設サーボアンプの制御方式によりリニューアルキット形名が異なりますのでご注意ください。
（位置制御用：SC-CAJNKT-P、速度制御用：SC-CAJNKT-S）
※2 置換えの際は、制御回路用に別途DC24V電源(電流容量500mA以上)が必要となります。制御回路電源DC24Vは、強化絶縁電源を使用してください。また、出力電圧の起動時間が1秒以上かかる電源は使用しないでください。
尚、制御回路電源接続時はサーキットプロテクタをご使用ください。推奨品：CP30-BA2P1M3A（三菱電機（株）製）
※3 制御電源用DC24V電源と電磁ブレーキ用電源は共有しないでください。
※4 サーボアンプはソフトウェアバージョンA1版（2009年11月製造以降）より対応しております。
発注の際は、三菱電機（株）へご相談ください。 |
|
|
| ■ 外形図 ■ |
|
|
|

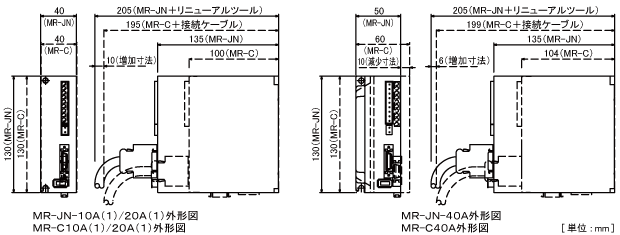

●サーボアンプ（リニューアルツール接続時） |
|
|
|

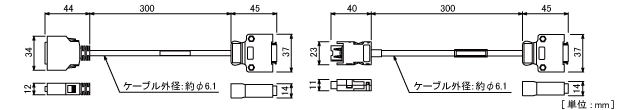

●リニューアルツール |
|
|
|
|
| ■ 価格表 ■ |
|
|
|
| 品 名 |
形 名 |
標準価格 |
備 考 |
納 期 |
| リニューアルツール |
SC-CAJNKT-P |
15,700円 |
位置制御用 |
○ |
| SC-CAJNKT-S |
15,700円 |
速度制御用 |
○ |
|
|
上記価格には消費税は含まれておりません。 |
|
|
