ニュースリリース

機マNo.1201
2012年1月25日

CC-Link IE フィールドネットワーク対応
Ethernetケーブル発売のお知らせ



CC-Link IE フィールドネットワーク対応 Ethernetケーブル新発売！！
■ 特　長 ■
● 可動部用ケーブル（SC-E5EW-MV）は、ケーブル保護チェーンやホイストクレーンなど、繰返し動作を行う可動部での使用が可能です。
● CC-Link協会推奨品試験に合格したケーブルです。
可動部用ケーブルの場合は、導体サイズが細いため挿入損失が大きく伝送可能距離が短くなります。（最大45m）
● IEEE802.3 1000BASE-T規格に適合した Ethernetケーブルです。
● アルミテープと編組による二重シールド構造のため、遮蔽特性が優れています。
● 遮蔽特性が優れているため、Ethernet使用時のEMI対策や、外来ノイズ対策にご使用いただけます。
● 1m〜100m（可動部用は45m）まで1m間隔（受注生産品）でお客様の設備に合った長さのケーブルを製作いたします。またお求め易い価格の標準長（仕込生産品）もご用意しております。
● 受注生産品の標準納期を14日→7日に短縮しました。


■　仕　様　■
項　　目 SC-E5EW-S□M※1 SC-E5EW-S□M-MV※2新発売！！ SC-E5EW-S□M-L※1
使用環境 屋内 屋内可動 屋内・屋外
ケーブル種別 （二重シールド付・STP）ストレートケーブル
準拠規格 IEEE802.3 1000BASE-T
ANSI/TIA/EIA-568-B（Category 5e）
ISO/IEC 11801
安全規格（電線部）※3 UL AWM STYLE 20276 UL13（CL2X） ―
UL AWM STYLE 20276
cUL AWM I AB (CSA C22.2 No.210.2)
心線数 8心（4対撚）
導体 材質 電気用軟銅単線 電気用軟銅撚線 電気用軟銅単線
サイズ 24AWG 26AWG 24AWG
2重遮蔽 アルミ/ポリエステルテープ
錫めっき軟銅線編組
ケーブル外被 材質 難燃PVC LAPシース
色 橙色 黒色
仕上り外径 6.8mm 6.5mm 10mm
許容曲げ半径 固定時 26mm以上 60mm以上
布設時 52mm以上 150mm以上
許容張力 110N 80N 110N
機械的性能※4 U字移動屈曲 ― ストローク500mm
曲げ50mm（100万回断線無し）		 ―
繰返し曲げ ― 左右90°
曲げ50mm（100万回断線無し）		 ―
捻回 ― ±180°
捻回長300mm（100万回断線無し）		 ―
局間距離（最大）※5 100m 45m 100m
使用温度範囲 −10〜60℃ −10〜60℃（固定部） −10〜60℃
0〜60℃（可動部）
概算質量 60g/m 55g/m 90g/m
コネクタ 種別 シールド付 RJ45プラグ
結線方法 ストレート結線
ブーツ 材質 PVC、UL94 V-0材 TPE-S、UL94 HB材
色 ライトグレー 白
※1 □：ケーブル長（1m単位、100mまで）
※2 □：ケーブル長（1m単位、45mまで）
※3 ULワイヤリング・ハーネス・プログラムを適用しております。
※4 試験結果であり保証値ではありません。（お客様のご使用環境により性能は異なります）
※5 配線を単線又は撚線導体ケーブル1本のみで構成する場合（20℃時）です。
その他、配線方法についてはCC-Link協会発行の「CC-Link IE フィールドネットワーク敷設マニュアル〔CC1006-14〕」をご確認ください。


■ 外形図 ■

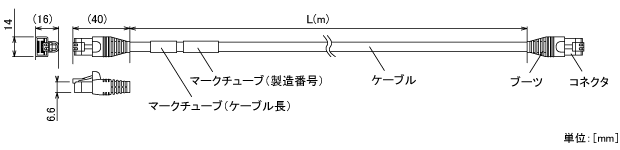

●屋内用／屋内可動部用
屋内用／屋内可動部用_外形図

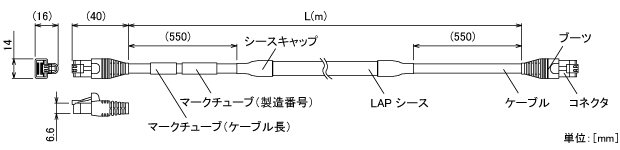

●屋外用
屋外用_外形図
LAPシース以外は屋外環境には対応しておりません。


■　価格表　■
●屋内用
品　名 形　名 長さ（m） 標準価格（円） 納　期
CC-Link IEフィールドネットワーク対応ケーブル SC-E5EW-S05M 0.5 1,860 ○
SC-E5EW-S1M 1 1,860 ○
SC-E5EW-S2M 2 2,130 ○
SC-E5EW-S3M 3 2,390 ○
SC-E5EW-S5M 5 3,000 ○
SC-E5EW-S10M 10 4,540 ○
SC-E5EW-S15M 15 5,960 ○
SC-E5EW-S20M 20 7,490 ○
SC-E5EW-S25M 25 8,930 ○
SC-E5EW-S30M 30 10,500 ○
SC-E5EW-S40M 40 13,500 ○
SC-E5EW-S50M 50 16,600 ○
○：仕込生産品
●屋内用（受注生産品）
形　名 標準価格（消費税は含まれておりません） 納　期
SC-E5EW-S□M ケーブル コネクタ 7日
330円／m 2,400円（加工費含む）
□：ケーブル長1〜100（1m単位、100mまで）
●屋内可動部用（受注生産品）新発売！！
形　名 標準価格（消費税は含まれておりません） 納　期
SC-E5EW-S□M-MV ケーブル コネクタ 7日
650円／m 2,400円（加工費含む）
□：ケーブル長1〜45（1m単位、45mまで）
●屋外用（受注生産品）
形　名 標準価格（消費税は含まれておりません） 納　期
SC-E5EW-S□M-L ケーブル コネクタ 7日
600円／m 2,400円（加工費含む）
□：ケーブル長1〜100（1m単位、100mまで）
上記価格には消費税は含まれておりません。
※ケーブル単体の対応も致します。


■　オプション　■
中継アダプタ ●ケーブルの延長（中継接続）やパッチコードとの接続にご使用いただけます。
●制御盤内外の切り離し（盤面取り付け）、パッチパネルでご使用いただけます。
品　名 形　名 適応コネクタ カテゴリ 使用温度 準拠規格 標準価格 納期
中継アダプタ
（2個入り）		 SPAD-RJ45S-E5E シールド付
RJ45プラグ		 Category 5e −10℃〜
＋60℃		 ・IEEE802.3 1000BASE-T
・ANSI／TIA／EIA-568-B
　（Category 5e）
・ISO／IEC 11801		 5,400円 ○
○：仕込生産品
上記価格には消費税は含まれておりません。
