ニュースリリース

機マNo.1402
2014年2月5日

無線ユニット（SWL30/SWL90用）
入力16点増設ユニット発売のお知らせ

無線ユニット（SWL30/SWL90用） 入力16点増設ユニット新発売！！
■ 特　長 ■
● 子局(SWL30-XY08-E、SWL90-R4ML)に接続することで入力16点の増設が可能です。
● 子局1台にマルチ接続が可能です。（SWL30-XY08-E：最大7台、SWL90-R4ML：最大8台）

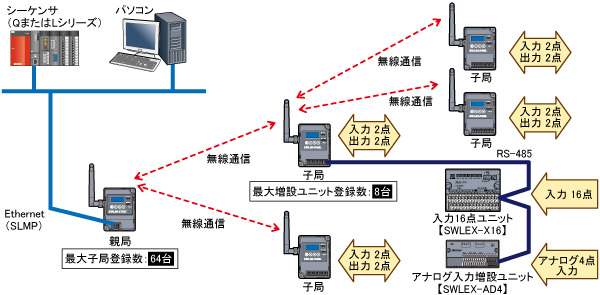

■　システム構成例　■
システム構成例
※上図はSWL90（入出力タイプ）の構成例です。


■　仕　様　■
●一般仕様
項　　目 仕　　様
使用周囲温度 0〜+55℃
使用周囲湿度 10〜95%RH（結露しないこと）
保存周囲温度 -10〜+65℃
保存周囲湿度 10〜95%RH（結露しないこと）
電源電圧 DC12V/24V（DC10.2〜26.4V）
消費電流 50mA以下（DC24V時）
定格電力 1.2W
耐ノイズ シミュレータノイズ500Vp-p，ノイズ幅1μs，
ノイズ周波数25〜60Hzのノイズシミュレータによる
耐振動 周波数10〜150Hz，加速度9.8m/s2，掃引回数X、Y、Z方向 各10回
耐衝撃 加速度147m/s2，衝撃回数X、Y、Z方向 各3回
使用雰囲気 腐食性ガスのないこと
外形寸法 66.0(H)×85.0(W)×43.0(D)mm
質 量 約130g

●入出力仕様
項　　目 仕　　様
入力点数 入力16点
入力仕様 DC入力(プラスコモン/マイナスコモン共用タイプ)，
DC12/24V(10.2〜26.4V、リップル率5%以内)，約7mA

●増設ユニットリンク通信仕様
項　　目 仕　　様
通信方式 RS485
通信速度 76.8kbps
通信距離 最大通信距離 1000m
局間通信距離 10m

●端子台仕様
項　　目 端子番号 仕　　様
入力信号（X0〜XF） 1―16 DC入力（プラスコモン/マイナスコモン共用タイプ）
入力信号用電源 17 入力信号用電源（DC12V〜24V）
未使用 18 未使用
本体電源（＋） 19，20 本体電源＋側（DC12〜24V）
本体電源（−） 21，22 本体電源−側（DC12〜24V）
終端抵抗 23 終端抵抗(ユニット内部に抵抗有り)
未使用 24 未使用
増設ユニットリンク（DA、DB、DG） 25―30 増設ユニットリンク端子

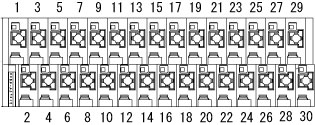

端子台
端子台 項　　目 仕　　様
スクリューレス端子台 適合電線サイズ 単線:φ0.4〜φ1.2mm（AWG26〜16），
撚線:0.2〜1.25mm2（AWG24〜16），
素線径φ0.18以上
推奨圧着端子 AI 0.75-8（フェニックスコンタクト製）

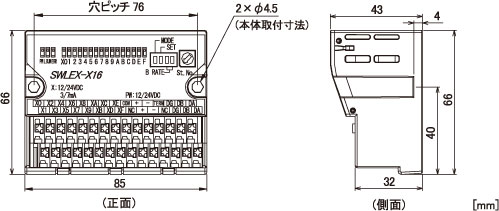

■　外形図　■
入力16点増設ユニット外形図


■　価格表　■
品　名 形　名 標準価格 納 期
無線ユニット入力16点増設ユニット SWLEX-X16 20,000円 仕込生産品
上記価格には消費税は含まれておりません。
Ethernetは米国Xerox Corporationの商標です。
MELSECは三菱電機株式会社の登録商標です。
