KNo.2205
2022年6月7日
新製品ニュース
2022年6月号
三菱電機ACサーボシステム
MELSERVO-J5用ケーブル
追加ラインアップ
様々な用途に対応したサーボケーブルのラインアップをご紹介いたします

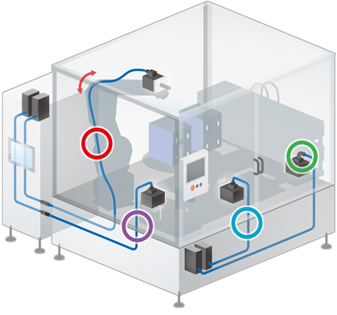

特長・システム構成
シールド付電源ケーブル、アングルコネクタ品など
様々な用途に対応したケーブルを製作。
(50m以下は1m単位、50m超は5m単位)
お客様の装置に合わせて最適なケーブルをご提案いたします。
- ※1:既定条件下での測定値。保証値ではありません。
- ※2:EMC(Electromagnetic Compatibility)とは電子機器から発生するノイズおよび外部からのノイズに対して誤動作しない耐性を規制する規格。
価格表
接続 方法 |
品名 | 屈曲区分 | 形名 | 保護等級 | ケーブル長 [m] |
標準価格[円] | ||
---|---|---|---|---|---|---|---|---|
モータ側 | アンプ側 | 1本当りの コネクタ加工料 (材料費込み) |
1m当りの ケーブル単価 |
|||||

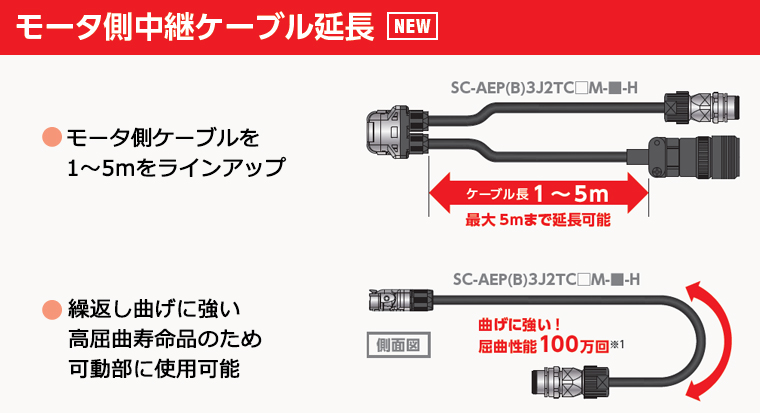

中継 | 1コネクタ 2ケーブル 中継用エンコーダ/ シールド付 電源ケーブル |
高屈曲 寿命品 |
SC-AEP3J2TC□M-■-H | IP65 | IP67 | 1〜5 | 39,900 (税込43,890) |
2,300 (税込2,530) |
1コネクタ 2ケーブル 中継用エンコーダ/ シールド付電源/ ブレーキケーブル |
SC-AEPB3J2TC□M-■-H | 48,400 (税込53,240) |
2,400 (税込2,640) |
|||||
中継 | エンコーダ ケーブル 中継用 |
高屈曲 寿命品 |
SC-AENSJCBL□M-H | IP67 | IP67 | 1〜50 | 15,900 (税込43,890) |
1,200 (税込1,320) |
エンコーダ ケーブル 長距離中継用 |
SC-AENSJ4CBL□M-H※3 | 1〜100 | 29,000 (税込53,240) |
1,200 (税込1,320) |
||||
直結 | 電源ケーブル | 標準品 | SC-PWC403C□M-■-L | IP67 | − | 1〜100 | 15,800 (税込17,380) |
1,060 (税込1,166) |
SC-PWC403C□M-■-LL | 17,200 (税込18,920) |
1,320 (税込1,452) |
||||||
高屈曲 寿命品 |
SC-PWC403C□M-■-H | 15,800 (税込17,380) |
1,850 (税込2,035) |
|||||
SC-PWC403C□M-■-LH | 15,800 (税込17,380) |
2,110 (税込2,321) |
||||||
標準品 | SC-PWC501C□M-XL | 26,700 (税込29,370) |
2,800 (税込3,080) |
|||||
高屈曲 寿命品 |
SC-PWC501C□M-XH | 26,800 (税込29,480) |
4,000 (税込4,400) |
|||||
標準品 | SC-PWC501C□M-■-XL | 30,400 (税込33,440) |
2,800 (税込3,080) |
|||||
高屈曲 寿命品 |
SC-PWC501C□M-■-XH | 30,600 (税込33,660) |
4,000 (税込4,400) |
|||||
標準品 | SC-PWC503C□M-ML | 17,200 (税込18,920) |
920 (税込1,012) |
|||||
高屈曲 寿命品 |
SC-PWC503C□M-MH | 18,500 (税込20,350) |
1,720 (税込1,892) |
|||||
標準品 | SC-PWC503C□M-■-ML | 18,500 (税込20,350) |
920 (税込1,012) |
|||||
高屈曲 寿命品 |
SC-PWC503C□M-■-MH | 23,200 (税込25,520) |
1,720 (税込1,892) |
|||||
標準品 | SC-PWC503C□M-■-L | 19,800 (税込21,780) |
1,320 (税込1,452) |
|||||
高屈曲 寿命品 |
SC-PWC503C□M-■-H | 22,400 (税込24,640) |
2,640 (税込2,904) |
|||||
標準品 | SC-PWC503C□M-■-LL | 24,000 (税込26,400) |
1,850 (税込2,035) |
|||||
高屈曲 寿命品 |
SC-PWC503C□M-■-LH | 19,800 (税込21,780) |
3,040 (税込3,344) |
|||||
直結 | シールド付き 電源ケーブル |
標準品 | SC-PWC403C□M-SBL | IP67 | − | 1〜100 | 17,200 (税込18,920) |
1,270 (税込1,397) |
SC-PWC403C□M-SBLL | 17,200 (税込18,920) |
2,510 (税込2,761) |
||||||
高屈曲 寿命品 |
SC-PWC403C□M-SBH | 17,100 (税込18,810) |
2,080 (税込2,288) |
|||||
SC-PWC403C□M-SBLH | 17,200 (税込18,920) |
4,620 (税込5,082) |
||||||
標準品 | SC-PWC403C□M-■-SBL | 18,500 (税込20,350) |
1,270 (税込1,397) |
|||||
SC-PWC403C□M-■-SBLL | 18,500 (税込20,350) |
2,510 (税込2,761) |
||||||
高屈曲 寿命品 |
SC-PWC403C□M-■-SBH | 18,500 (税込20,350) |
2,080 (税込2,288) |
|||||
SC-PWC403C□M-■-SBLH | 18,500 (税込20,350) |
4,620 (税込5,082) |
||||||
標準品 | SC-PWC501C□M-SBXL | 32,000 (税込35,200) |
4,200 (税込4,620) |
|||||
高屈曲 寿命品 |
SC-PWC501C□M-SBXH | 32,200 (税込35,420) |
6,000 (税込6,600) |
|||||
標準品 | SC-PWC501C□M-■-SBXL | 36,500 (税込40,150) |
4,200 (税込4,620) |
|||||
高屈曲 寿命品 |
SC-PWC501C□M-■-SBXH | 36,700 (税込40,370) |
6,000 (税込6,600) |
|||||
標準品 | SC-PWC503C□M-SBML | 20,600 (税込22,660) |
1,300 (税込1,430) |
|||||
高屈曲 寿命品 |
SC-PWC503C□M-SBMH | 22,200 (税込24,420) |
2,400 (税込2,640) |
|||||
標準品 | SC-PWC503C□M-SBL | 19,700 (税込21,670) |
1,800 (税込1,980) |
|||||
高屈曲 寿命品 |
SC-PWC503C□M-SBH | 21,200 (税込23,320) |
3,400 (税込3,740) |
|||||
標準品 | SC-PWC503C□M-SBLL | 19,700 (税込21,670) |
2,500 (税込2,750) |
|||||
高屈曲 寿命品 |
SC-PWC503C□M-SBLH | 21,200 (税込23,320) |
4,000 (税込4,400) |
|||||
標準品 | SC-PWC503C□M-■-SBML | 22,200 (税込24,420) |
1,300 (税込1,430) |
|||||
高屈曲 寿命品 |
SC-PWC503C□M-■-SBMH | 27,800 (税込30,580) |
2,400 (税込2,640) |
|||||
標準品 | SC-PWC503C□M-■-SBL | 23,800 (税込26,180) |
1,800 (税込1,980) |
|||||
高屈曲 寿命品 |
SC-PWC503C□M-■-SBH | 26,900 (税込29,590) |
3,400 (税込3,740) |
|||||
標準品 | SC-PWC503C□M-■-SBLL | 28,800 (税込31,680) |
2,500 (税込2,750) |
|||||
高屈曲 寿命品 |
SC-PWC503C□M-■-SBLH | 23,800 (税込26,180) |
4,000 (税込4,400) |
|||||
中継 | 中継用 電源ケーブル |
標準品 | SC-PWC403JDC□M-LL | IP67 | IP67 | 1〜100 | 32,000 (税込35,200) |
1,200 (税込1,320) |
高屈曲 寿命品 |
SC-PWC403JDC□M-LH | 32,000 (税込35,200) |
2,000 (税込2,200) |
|||||
標準品 | SC-PWC503JDC□M-LL | 39,100 (税込43,010) |
1,700 (税込1,870) |
|||||
高屈曲 寿命品 |
SC-PWC503JDC□M-LH | 39,100 (税込43,010) |
2,400 (税込2,640) |
|||||
中継 | 中継用 シールド付き 電源ケーブル |
標準品 | SC-PWC403JDC□M-SBLL | IP67 | IP67 | 1〜100 | 38,400 (税込42,240) |
2,000 (税込2,200) |
高屈曲 寿命品 |
SC-PWC403JDC□M-SBLH | 38,400 (税込42,240) |
3,400 (税込3,740) |
|||||
標準品 | SC-PWC503JDC□M-SBLL | 46,900 (税込51,590) |
2,900 (税込3,190) |
|||||
高屈曲 寿命品 |
SC-PWC503JDC□M-SBLH | 46,900 (税込51,590) |
4,100 (税込4,510) |
- ※ 記載の保護等級は、モータ側コネクタおよび中継コネクタ嵌合部の防塵・防水レベルを示します。
サーボアンプ・サーボモータの保護等級が記載と異なる場合は、全体の保護等級は低いほうに依存します。 - ※ 形名の□はケーブル長になります。形名の■はケーブル引出方向になります。
「A1」モータ負荷側引き出し 「A2」モータ反負荷側引き出し
「A3」軸左側ケーブル引出 「A4」軸右側ケーブル引出 - ※34線式となります。これらのケーブルを使用する場合はサーボアンプのパラメータ設定が必要となります。
詳細は、三菱電機(株)発行のサーボアンプ技術資料を参照ください。
