電磁ブレーキケーブル選定：HG-MR(MR-J4用)：中継接続2～40m・IP65

モータシリーズ名: HG-MR　中継接続: 2～40m　保護等級: IP65

詳細絞り込み

このページをクリップする

この内容を印刷する

選定結果

ケーブル詳細絞り込み
アンプ側	モータ側
標準品(L) 高屈曲寿命品(H)	標準品(L) 高屈曲寿命品(H) 超高屈曲品(S)
アンプ側長さm	モータ側長さm
コネクタの種類（ケーブルの引出し方向）
	「A1」 「A2」  ケーブル引出し方向確認はこちら

アンプ側	モータ側
SC-BKC1CBL□M-○ 仕様書 標準品(L) 　参照番号※K-2のファイルをご覧ください 高屈曲寿命品(H)　参照番号※L-2のファイルをご覧ください	SC-BKS1JCBL□M-■-○ 仕様書 標準品(L) 　参照番号※K-4のファイルをご覧ください 高屈曲寿命品(H)　参照番号※L-4のファイルをご覧ください 超高屈曲品(S)　参照番号※M-2のファイルをご覧ください

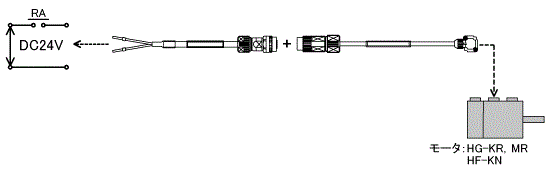

モータ形名	組合せケーブル形名				総ケーブル長
	アンプ側		モータ側
HG-MRシリーズ	SC-BKC1CBL□M-L SC-BKC1CBL□M-H	30m 以下	SC-BKS1JCBL□M-■-H SC-BKS1JCBL□M-■-L SC-BKS1JCBL□M-■-S	10m 以下	40m
選択ケーブル長さ

※

上記以外の組合せおよび総ケーブル長については、別途ご相談ください。

※

本ケーブルには、圧着端子は付属しておりません。別途ご準備ください。
形名の□はケーブル長になります。
形名の■は「A1」、「A2」となります。引出し方向は、ケーブル選定画面のケーブル引出し方向をご覧ください。
形名末尾の「H」、「L」、「S」は屈曲寿命を示します。「H」高屈曲寿命品。「L」標準品です。「S」超高屈曲品です。
