電磁ブレーキケーブル選定：HG-JR153B(MR-J4用)

モータシリーズ名: HG-JR153B

詳細絞り込み

このページをクリップする

この内容を印刷する

選定結果

コネクタの種類（ケーブルの引出し方向）
「A1」「A2」「A3」「A4」ケーブル引出し方向確認はこちら

ご注意！アングルタイプはモータの設置環境や他のケーブルとの組合せによっては干渉して取付け出来ない場合があります。実際の設置環境及びモータ形状を十分にご確認の上、選定ください。

ケーブル長1～30m

ケーブル長1～30m

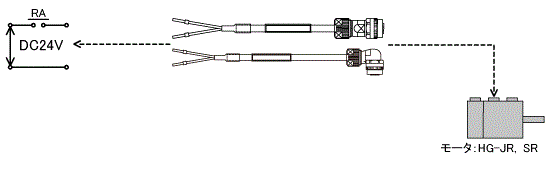

SC-BKC1CBL□M-○，SC-BKC1CBL□M-■-○接続図

モータ形名	組合せケーブル形名	総ケーブル長
HG-JR153B	SC-BKC1CBL□M-L SC-BKC1CBL□M-H SC-BKC1CBL□M-■-L SC-BKC1CBL□M-■-H	30m以下
選択ケーブル長さ

※: ケーブル長は30m以下としてください。
※: 本ケーブルには、圧着端子は付属しておりません。別途ご準備ください。

形名の■は「A1」、「A2」、「A3」、「A4」となります。
引出し方向は、ケーブル選定画面のケーブル引出し方向をご覧ください。
形名末尾の「H」、「L」は屈曲寿命を示します。「H」高屈曲寿命品。「L」標準品です。
