エンコーダケーブル選定：HG-JR103(MR-J4用)：長距離中継接続2～90m

モータシリーズ名: HG-JR103　長距離中継接続: 2～90m

詳細絞り込み

このページをクリップする

この内容を印刷する

選定結果

コネクタの種類（ケーブルの引出し方向）
「A2」「A3」「A4」ケーブル引出し方向確認はこちら

ご注意！アングルタイプはモータの設置環境や他のケーブルとの組合せによっては干渉して取付け出来ない場合があります。実際の設置環境及びモータ形状を十分にご確認の上、選定ください。

アンプ側	モータ側
SC-J3ENS4CBL□M-H 仕様書長距離ケーブル　参照番号※C-2のファイルをご覧ください	SC-J3ENSJ4CBL□M-H 仕様書長距離ケーブル　参照番号※C-4のファイルをご覧ください SC-J3ENSJ4CBL□M-■-H（アングルタイプ）仕様書長距離ケーブル　参照番号※C-6のファイルをご覧ください

アンプ側

モータ側

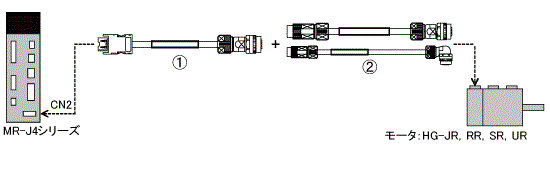

SC-J3ENS4CBL□M-H+SC-J3ENSJ4CBL□M-H，SC-J3ENSJ4CBL□M-■-H接続図

※: ①と②の総ケーブル長は90m以下としてください。
※: アンプ側ケーブルは中継接続用に50m以下も製作可能です。別途ご相談ください。
形名の□はケーブル長になります。
形名の■は「A2」、「A3」、「A4」となります。
引出し方向は、ケーブル選定画面のケーブル引出し方向をご覧ください。
形名末尾の「H」は屈曲寿命を示します。「H」高屈曲寿命品。
