エンコーダケーブル選定：HG-RR(MR-J4用)：直結接続1～50m

モータシリーズ名: HG-RR　直結接続: 1～50m

詳細絞り込み

このページをクリップする

この内容を印刷する

選定結果

コネクタの種類（ケーブルの引出し方向）
「A2」「A3」「A4」ケーブル引出し方向確認はこちら

ご注意！アングルタイプはモータの設置環境や他のケーブルとの組合せによっては干渉して取付け出来ない場合があります。実際の設置環境及びモータ形状を十分にご確認の上、選定ください。

ケーブル長：L品、H品：1～50m、S品：1～20m

仕様書: 標準品(L) 　参照番号※A-5のファイルをご覧ください; 高屈曲寿命品(H) 　参照番号※B-5のファイルをご覧ください; 超高屈曲品(S)　参照番号※D-2のファイルをご覧ください

ケーブル長：L品、H品：1～50m、S品：1～20m

仕様書: 標準品(L) 　参照番号※A-8のファイルをご覧ください; 高屈曲寿命品(H)　参照番号※B-8のファイルをご覧ください; 超高屈曲品(S) 　参照番号※D-3のファイルをご覧ください

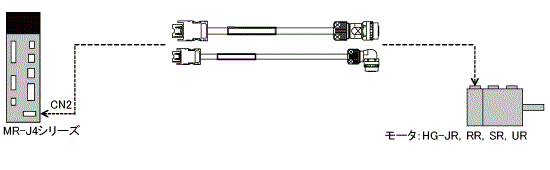

SC-J3ENSCBL□M-○接続図，SC-J3ENSCBL□M-■-○

モータ形名	組合せケーブル形名	総ケーブル長
HG-RRシリーズ	SC-J3ENSCBL□M-L SC-J3ENSCBL□M-H SC-J3ENSCBL□M-■-L SC-J3ENSCBL□M-■-H	1～50m以下
HG-RRシリーズ	SC-J3ENSCBL□M-S SC-J3ENSCBL□M-■-S	1～20m
選択ケーブル長さ

※: 形名の□はケーブル長になります。
形名の■は「A2」、「A3」、「A4」となります。
引出し方向は、ケーブル選定画面のケーブル引出し方向をご覧ください。
形名末尾の「H」、「L」、「S」は屈曲寿命を示します。
「H」高屈曲寿命品。「L」標準品です。「S」超高屈曲品です。
