電源ケーブル選定：HG-MR73(MR-J4用)：中継接続2～25m・IP20

モータシリーズ名: HG-MR　中継接続: 2～25m　保護等級: IP20

詳細絞り込み

このページをクリップする

この内容を印刷する

選定結果

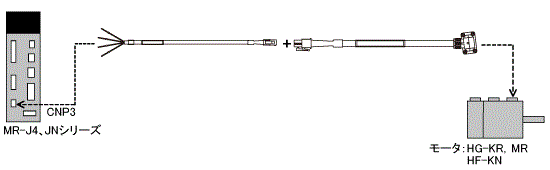

アンプ側	モータ側
標準品(L) 高屈曲寿命品(H)	標準品(L) 高屈曲寿命品(H) 超高屈曲品(S)
アンプ側長さm	モータ側長さm
コネクタの種類（ケーブルの引出し方向）
	「A1」 「A2」  ケーブル引出し方向確認はこちら

アンプ側	モータ側
SC-PWS4CBL□M-L○ 仕様書 標準品(L) 　参照番号※G-3のファイルをご覧ください 高屈曲寿命品(H)　参照番号※I-3のファイルをご覧ください	SC-PWS4JCBL□M-■-○ 仕様書 標準品(L) 　参照番号※G-8のファイルをご覧ください 高屈曲寿命品(H)　参照番号※I-8のファイルをご覧ください 超高屈曲品(S)　参照番号※J-2のファイルをご覧ください

モータ形名	組合せケーブル形名			総ケーブル長
	アンプ側	モータ側

HG-MR73	SC-PWS4CBL□M-LL	SC-PWS4JCBL□M-■-H SC-PWS4JCBL□M-■-L	5m以下	25m
		SC-PWS4JCBL□M-■-S	5m以下	15m
	SC-PWS4CBL□M-LH	SC-PWS4JCBL□M-■-H	5m以下	20m
		SC-PWS4JCBL□M-■-L	5m以下	25m
		SC-PWS4JCBL□M-■-S	5m以下	15m
選択ケーブル長さ

※

モータ側のケーブル長は5m以下としてください。
上記以外の組合せおよび総ケーブル長については、別途ご相談ください。

※

本ケーブルには、圧着端子は付属しておりません。別途ご準備ください。
形名の□はケーブル長になります。
形名の■は「A1」、「A2」となります。引出し方向は、ケーブル選定画面のケーブル引出し方向をご覧ください。
形名末尾の「H」、「L」、「S」は屈曲寿命を示します。「H」高屈曲寿命品。「L」標準品です。「S」超高屈曲品です。
