電源ケーブル選定：HG-JR353(MR-J4用)：中継接続2～45m

モータシリーズ名: HG-JR　中継接続: 2～45m　

詳細絞り込み
このページをクリップする
この内容を印刷する

選定結果

ご注意！ アングルタイプはモータの設置環境や他のケーブルとの組合せによっては干渉して取付け出来ない場合があります。 実際の設置環境及びモータ形状を十分にご確認の上、選定ください。
ケーブル詳細絞り込み
アンプ側 モータ側
コネクタの種類（ケーブルの引出し方向）



 ケーブル引出し方向確認はこちら
ケーブル長設定
アンプ側 モータ側
アンプ側長さm モータ側長さm
アンプ側 モータ側
  • SC-PWC5CBL□M-○

SC-PWC4CBL□M-○

仕様書
標準品(L) 　参照番号※F-11のファイルをご覧ください
高屈曲寿命品(H)　参照番号※H-11のファイルをご覧ください
  • SC-PWC5JCBL□M-X○

SC-PWC4JCBL□M-○

仕様書
標準品(L) 　参照番号※G-5のファイルをご覧ください
高屈曲寿命品(H)　参照番号※I-5のファイルをご覧ください
  • SC-PWC5JCBL□M-■-X○（アングルタイプ）


仕様書
標準品(L) 　参照番号※G-6のファイルをご覧ください
高屈曲寿命品(H)　参照番号※I-6のファイルをご覧ください

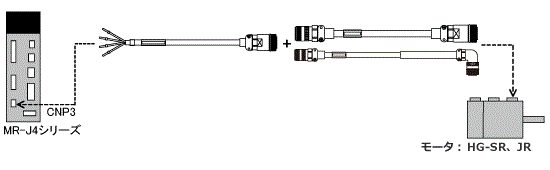

SC-PWC4CBL□M-○+SC-PWC4JCBL□M-○，SC-PWC4JCBL□M-■-○接続図
モータ形名 組合せケーブル形名 総ケーブル長
アンプ側 モータ側
HG-JR353
  • SC-PWC5CBL□M-L
 10m以下
  • SC-PWC5JCBL□M-XL
  • SC-PWC5JCBL□M-■-XL
 45m
  • SC-PWC5JCBL□M-XH
  • SC-PWC5JCBL□M-■-XH
 40m
  • SC-PWC5CBL□M-H
 10m以下
  • SC-PWC5JCBL□M-XL
  • SC-PWC5JCBL□M-XH
  • SC-PWC5JCBL□M-■-XL
  • SC-PWC5JCBL□M-■-XH
 40m
選択ケーブル長さ
※
上記以外の組合せおよび総ケーブル長については、別途ご相談ください。
※
本ケーブルには、圧着端子は付属しておりません。別途ご準備ください。
形名の□はケーブル長になります。
形名の■は「A1」、「A2」、「A3」、「A4」となります。 引出し方向は、ケーブル選定画面のケーブル引出し方向をご覧ください。
形名末尾の「H」、「L」は屈曲寿命を示します。「H」高屈曲寿命品。「L」標準品です。
