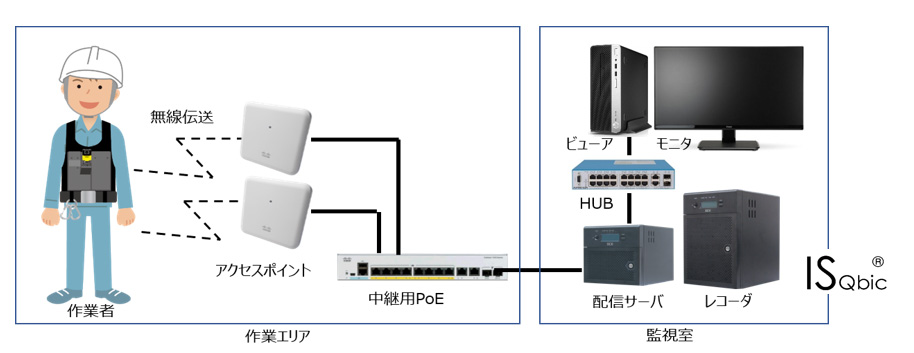

システム概要
無線ウェアラブルシステムの特長
@ 無線伝送(Wi-Fi)による映像と音声をリアルタイム監視
⇒現地映像および周囲音(会話等)を共有でき、迅速に現地状況の把握と、秘匿性(暗号化)を考慮した無線伝送が可能。
A 小型、軽量な携帯端末を採用
⇒ウェアラブル端末は作業員の負担を軽減する為、機動性を考慮した軽量なベスト方式を採用。
ヘッドマウント式と比較してブレの少ない映像で監視が可能。
B 映像と音声を記録
⇒ウェアラブル端末の映像および音声を監視室にて記録。現場の状況を監視室にて後から確認可能。

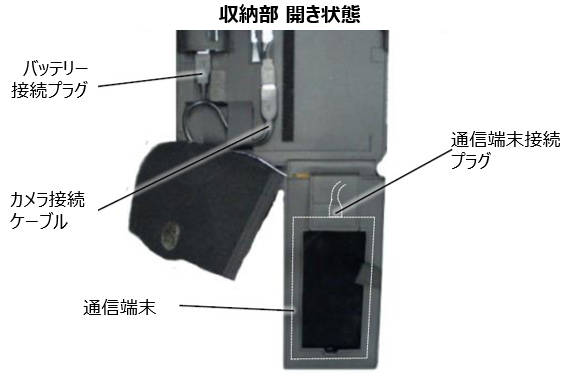

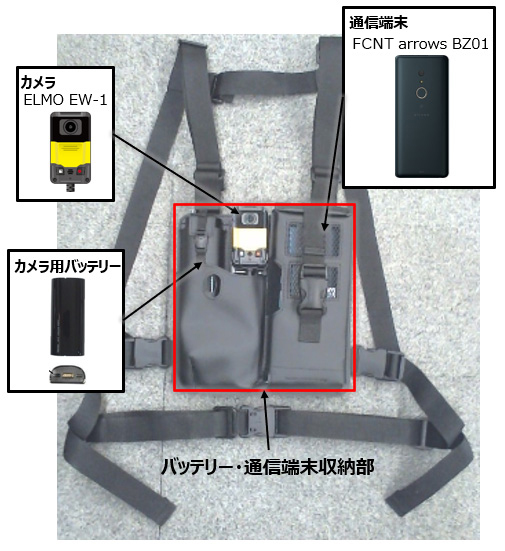

ウェアラブル端末の概要
通信端末
ウェアラブルカメラ(ELMO EW-1)を接続し無線カメラとして扱う。
また、通信端末に専用のアプリをインストールしアクセスポイント経由でウェアラブルカメラの映像・音声伝送を行う。
カメラ用バッテリー
ウェアラブルカメラ用のバッテリー、PSE適合品(※通信端末は給電なし)
ウェアラブルカメラ(ELMO EW-1)を接続し無線カメラとして扱う。
また、通信端末に専用のアプリをインストールしアクセスポイント経由でウェアラブルカメラの映像・音声伝送を行う。
カメラ用バッテリー
ウェアラブルカメラ用のバッテリー、PSE適合品(※通信端末は給電なし)
ウェアラブル端末の特長

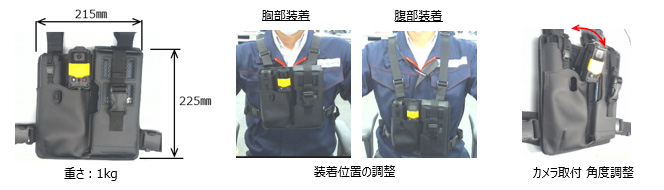

@ 専用装着具(一体型ハーネス)で小型軽量化(幅215mm×高さ225mm 重さ1kg)
装着位置やカメラ取付の角度調整により、最適な撮像範囲の設定が可能。
カメラは最低被写体照度 0.05LuX、水平画角126°で低照度/広範囲な機種を採用。

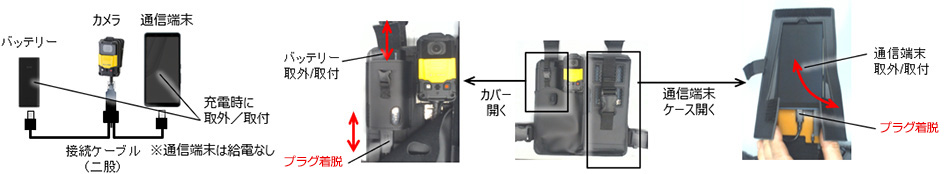

A 通信端末及び、バッテリーの取り外しは簡単なプラグの脱着方式。
B ウェアラブル端末のカメラは外付けバッテリーで約4時間の連続稼働が可能。
機器仕様
@ カメラ (ELMO EW-1)
外形寸法 | W44×H78×D28.6(単位:mm) (突起部、アタッチメント除く) |
質量 | カメラ本体:105g(USBケーブル含む) |
電源 | DC5V |
耐環境 | -10℃〜40℃(動作時) |
湿度 | 30〜90%(結露しない事) |
防水 | IP65(ケーブル端子部を除く) |
カメラ | 200万画素(16:9)、最低被写体照度:0.05Lux |
レンズ | 水平126°垂直65°対角150° |

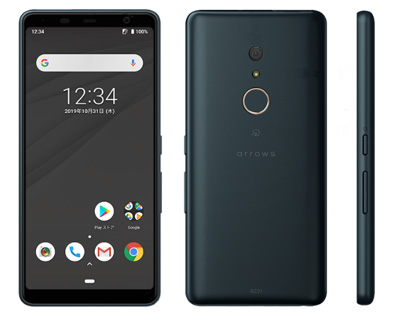

A 通信端末 (FCNT arrows BZ01)
外形寸法 | W77×H147×D9.1(単位:mm) |
質量 | 約145g |
OS/CPU | Android™9 Pie / SDM450 |
無線LAN | IEEE802.11 a/b/g/n/ac 準拠※ |
防水/防塵 | IPX5・IPX8/IP6X |
インターフェース | USB Type-C |
内蔵電池 | リチウムイオン電池 公称電圧/容量:3.8V/2780mAh |
※対応セキュリティプロトコルはWEP、WPA/WPA2PSK、802.1xEAP

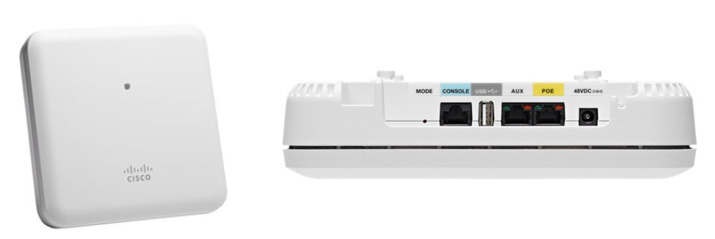

B アクセスポイント(Cisco AIR-API1852I-Q-K9C) 屋内・アンテナ内蔵タイプ
外形寸法 | W21.1×H5.1×D21.1(単位:mm) |
質量 | 1.41Kg |
アンテナ | 内蔵 |
ポート | ギガビットイーサネット×2(LAG) |
対応規格 | 802.11a/b/g/n/ac Wave1&2 |
MIMO | 4×4:4(SU-MIMO)/ 4×4:3(MU-MIMO) |
スループット | 1.7 Gbps |

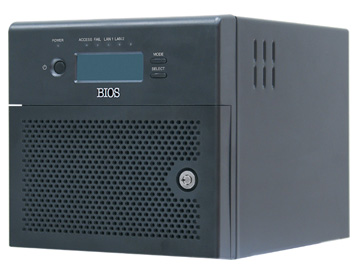

C 無線映像配信サーバ(BIOS PS302SC-2T02)
外形寸法 | W170×H170×D230(単位:mm) |
質量 | 約4.2kg |
OS | Windows10 IoT Enterprise 2016 LTSB |
CPU | Intel Celeron J1900 |
メモリ | 4GB |
消費電力 | 約38W |
電源2重 | なし |

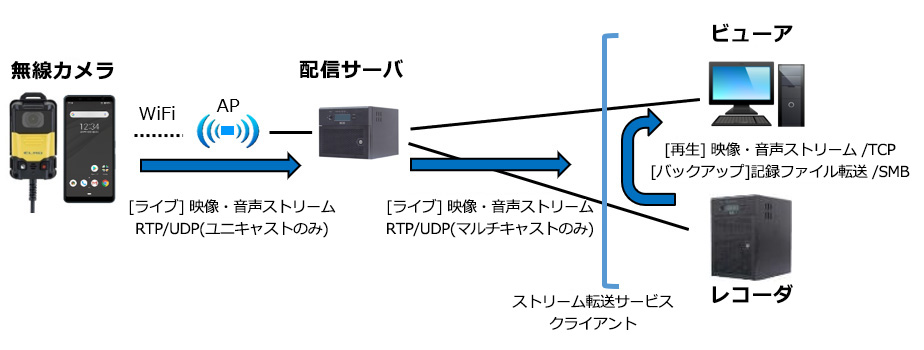

無線カメラの画像・音声ストリームをビューアPC、レコーダに転送

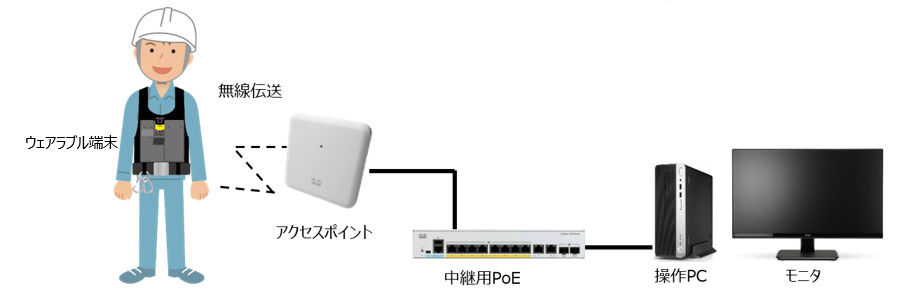

ウェアラブルカメラシステム デモ機
ウェアラブルカメラシステム デモのご提案
ウェアラブルカメラ システムのデモを実施いたしますのでお気軽に問合せ下さい。
最小構成でシステムを体験、デモを実施いただけます。
(実施スケジュールは個別に相談させて頂きます。)
デモ機一覧
名称 | 型名 | 個数 | |
(1) | ウェアラブル端末 | カメラ(マイク内蔵)、専用装着具含む | 1 |
(2) | Wi-Fiアクセスポイント | AIR-API1852I-Q-K9C | 1 |
(3) | PoE-HUB | C1000-8P-2G-L | 1 |
(4) | 操作PC | オールインワンPC | 1 |
※デモ機構成では操作PCに全機能を持たせたオールインワンPCとしております。
実際のシステムご導入の際は安定動作のため、操作PCの他に配信サーバ及び、記録サーバが個別で必要となります。
