機マNo.1001
2010年2月22日

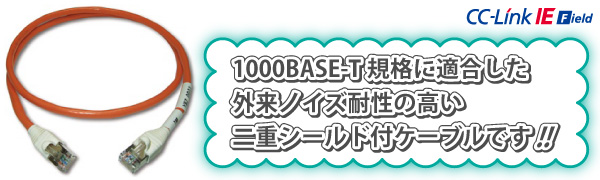

CC-Link IE フィールドネットワーク対応
ケーブル発売のお知らせ
|
|
| ■ 特 長 ■ |
|
|
|
| ● |
CC-Link協会推奨のケーブルです。安心してご使用ください。 |
| ● |
IEEE802.3 1000BASE-T規格に適合したケーブルです。 |
| ● |
アルミテープと編組による二重シールド構造のため、遮蔽特性が優れています。 |
| ● |
遮蔽特性が優れているため、EMI対策や、多条布設時における隣接ケーブルからの外来ノイズ対策にご使用いただけます。 |
| ● |
0.5m、1m〜100mまで1m間隔（受注生産品）で製作します。お客様の設備に合った長さのケーブルを選定いただけます。また、お求め易い価格の標準長（仕込生産品）もご用意しております。 |
| ● |
屋内用・屋外用ケーブルをラインアップしています。屋外用ケーブルは、屋外布設や冠水の恐れがある場所でご使用いただけます。 |
|
|
|
| ■ 仕 様 ■ |
|
|
|
| 項 目 |
SC-E5EW |
SC-E5EW-L |
| 使用環境 |

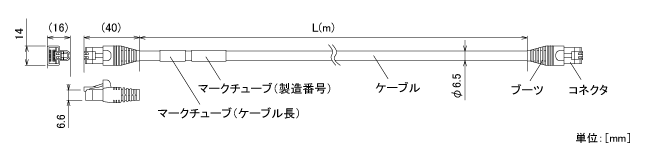

屋内用 |

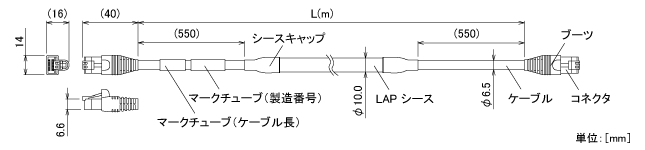

屋外用※1 |
| ケーブル種別 |
（二重シールド付・STP）ストレートケーブル |
| 準拠規格 |
IEEE802.3 1000BASE-T
ANSI／TIA／EIA-568-B（Category 5e）
ISO／IEC 11801 |
| 心線数 |
8心（4対撚） |
| 導体 |
材質 |
電気用軟銅単線 |
| サイズ |
24AWG |
| 2重遮蔽 |
アルミ／ポリエステルテープ |
| 錫めっき軟銅線編組 |
| ケーブル外被 |
材質 |
非鉛PVC |
LAPシース |
| 色 |
橙色 |
黒色 |
| 仕上り外径 |
6.5mm |
10mm |
| 許容曲げ半径 |
固定時 |
26mm以上 |
60mm以上 |
| 布設時 |
52mm以上 |
150mm以上 |
| 許容張力 |
110N |
| 局間距離 |
最大100m※2 |
| 使用温度範囲 |
−10〜60℃ |
| 概算質量 |
55 kg／km |
90kg／km |
| コネクタ |
種別 |
シールド付 RJ-45 |
| 結線方法 |
ストレート結線 |
| ブーツ |
材質 |
TPE-S、ハロゲンフリー、UL-94HB材 |
| 色 |
白 |
|
|
※1 LAPシース以外は屋外環境には対応しておりません。
※2 配線を単線導体ケーブル1本のみで構成する場合（20℃時） |
|
|
| ■ 価格表 ■ |
|
|
|
●屋内用
| 品 名 |
形 名 |
長さ（m） |
標準価格（円） |
納 期 |
| CC-Link IEフィールドネットワーク対応ケーブル |
SC-E5EW-S05M |
0.5 |
1,860 |
○ |
| SC-E5EW-S1M |
1 |
1,860 |
○ |
| SC-E5EW-S2M |
2 |
2,130 |
○ |
| SC-E5EW-S3M |
3 |
2,390 |
○ |
| SC-E5EW-S5M |
5 |
3,000 |
○ |
| SC-E5EW-S10M |
10 |
4,540 |
○ |
| SC-E5EW-S15M |
15 |
5,960 |
○ |
| SC-E5EW-S20M |
20 |
7,490 |
○ |
| SC-E5EW-S25M |
25 |
8,930 |
○ |
| SC-E5EW-S30M |
30 |
10,500 |
○ |
| SC-E5EW-S40M |
40 |
13,500 |
○ |
| SC-E5EW-S50M |
50 |
16,600 |
○ |
○：仕込生産品 |
|
|
|
●屋内用（受注生産品）
| 形 名 |
標準価格（消費税は含まれておりません） |
納 期 |
| SC-E5EW-S□M |
ケーブル |
コネクタ |
14日 |
| 330円／m |
2,400円（加工費含む） |
□：ケーブル長（1m単位、100mまで） |
|
●屋外用（受注生産品）
| 形 名 |
標準価格（消費税は含まれておりません） |
納 期 |
| SC-E5EW-S□M-L |
ケーブル |
コネクタ |
14日 |
| 600円／m |
2,400円（加工費含む） |
□：ケーブル長（1m単位、100mまで） |
|
上記価格には消費税は含まれておりません。 |
| ■ オプション ■ |
|
|
|
 |
●ケーブルの延長（中継接続）やパッチコードとの接続にご使用いただけます。
●制御盤内外の切り離し（盤面取り付け）、パッチパネルでご使用いただけます。 |
|
|
| 品 名 |
形 名 |
適応コネクタ |
カテゴリ |
使用温度 |
準拠規格 |
標準価格 |
納期 |
中継アダプタ
（2個入り） |
SPAD-RJ45S
-E5E |
シールド付
RJ-45 |
Category 5e |
−10℃〜
＋60℃ |
・IEEE802.3 1000BASE-T
・ANSI／TIA／EIA-568-B
（Category 5e）
・ISO／IEC 11801 |
5,400円 |
○ |
○：仕込生産品
上記価格には消費税は含まれておりません。 |
|
|
