機マNo.1401
2014年2月5日

SWL90シリーズ追加発売のお知らせ
920MHz帯無線センサ端末（温湿度）

SWL90シリーズ対応

920MHz帯無線センサ端末（温湿度）
新発売！！

■ 特　長 ■

●	1台で温度、湿度のセンシングが可能です。
●	コンパクト、電池駆動、内蔵アンテナで設置が容易です。
●	親局から無線通信でパラメータを書込みできるため設定が簡単です。
●	中継局として使用が可能です。
●	無線の見える化ソフトを準備し、パソコンで見える化が可能です。
●	SWL90シリーズ(入出力子局)と併用することで空調機等ON/OFF制御が可能です。
●	アナログ入力増設ユニットを併用し幅広いセンシングが可能です。

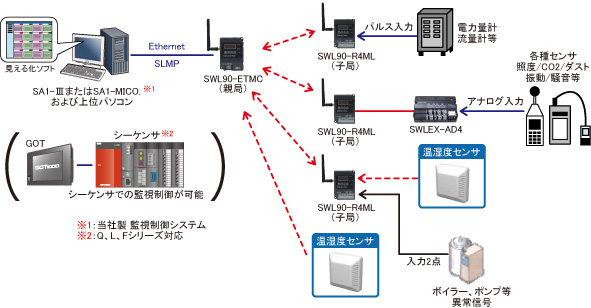

■　システム構成例　■

■　仕　様　■

●センサ端末仕様

項　　目	仕　　様
電源電圧	子局設定時：電池(DC3V)，中継局設定時：ACアダプタ
電池寿命^※1	5年（送信間隔1分 at25℃）
使用周囲温度	-20～+70℃
使用周囲湿度	20～90%RH(結露しないこと)
保存周囲温度	-20～+70℃
保存周囲湿度	20～90%RH(結露しないこと)
耐振動	周波数10～150Hz，加速度9.8m/s²，掃引回数X､Y､Z方向各10回
外形寸法	72(H)×72(W)×26(D)(mm) ※アンテナは除く
使用雰囲気	塵埃､腐食性ｶﾞｽのないこと
測定周期	1分～60分パラメータにて設定可能
通信距離	SWL90-TH1（内蔵アンテナ）：50m（見通し） SWL90-TH1E-SEP（ペンシルアンテナタイプ）：100m（見通し）
取り付け	マグネット、ねじ、DINレール、マジックテープ等

※1 電池寿命は保証値ではありません。
常温以外でのご使用や、無線通信状態が悪い場合は電池寿命が短くなりますのでご注意ください。

●親局仕様

項　　目	仕　　様
I/F	Ethernet(100BASE-TX、コネクタ:RJ-45) ※三菱電機シーケンサやパソコンとの接続
通信プロトコル	TCP/IP　（SLMPクライアント） ※三菱電機シーケンサやパソコン（SLMPサーバ）との接続
最大子局、接続台数	64台
最大ワード（アナログ）点数	256点
最大ビット（入出力）点数	2048点（システム領域含む）

●センサ端末温湿度仕様

項　　目			仕　　様^※2
温度	測定範囲		-20～70℃
	測定精度	条件	-20～5℃	5～60℃	60～70℃
		精度	±1.0℃	±0.5℃	±1.0℃
	測定分解能		0.1℃
湿度	測定範囲^※3		20～90%RH
	測定精度		±5%RH（25℃環境下）
	測定分解能		0.1%RH

※2 特記なき場合の温度条件は25℃です。

※3 温度がマイナスの場合、湿度は正しい値を表示しません。

■　外形図　■

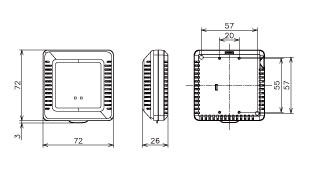

SWL90-TH1（内蔵アンテナ）

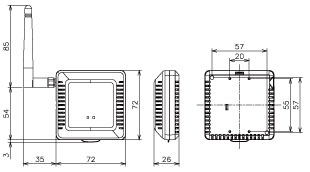

SWL90-TH1E-SEP（ペンシル型アンテナ（SWL90-ANP）装着時）

■　価格表　■

品　名	形　名	標準価格	納期
無線センサ端末内蔵アンテナタイプ	SWL90-TH1	25,000円	仕込生産品
無線センサ端末ペンシルアンテナタイプ	SWL90-TH1E-SEP	28,000円
無線センサ端末つば付きアンテナタイプ	SWL90-TH1E-SET	32,000円
無線センサ端末高利得タイプ	SWL90-TH1E-SEPH	30,000円
ACアダプタ	IPU10-102-P25B	6,000円
電池	CR17450A WK41	2,000円
ペンシルアンテナ	SWL90-ANP	3,000円
つば付きアンテナ	SWL90-ANT	7,000円
高利得アンテナ	SWL90-ANPH	5,000円
アンテナ延長ケーブル2ｍ品	SWL30-ANC2M	オープン価格
アンテナ延長ケーブル5ｍ品	SWL30-ANC5M	オープン価格
入力16点/出力16点増設ユニット	SWLEX-XY16	21,500円
アナログ入力4点増設ユニット	SWLEX-AD4	44,800円

上記価格には消費税は含まれておりません。

Ethernetは米国Xerox Corporationの商標です。

MELSECは三菱電機株式会社の登録商標です。
