ニュースリリース

機マNo.1403
2014年10月1日

920MHz帯無線ユニット（SWL90シリーズMODBUS®タイプ）
発売のお知らせ

無線ユニットへI/O機能、パルスカウント機能を追加！！センサ端末と親機との無線接続が可能！！
■ 特　長 ■
● MODBUS通信で無線ユニットの入出力（DI/O、AI、パルスカウント）を収集・制御。
● センサ端末と親機との無線接続が可能。
● 通信トポロジの選択が可能（ツリー、メッシュ）。
● フリープロトコル通信の機能を拡張。より幅広い通信に対応可能。


■　変更点　■

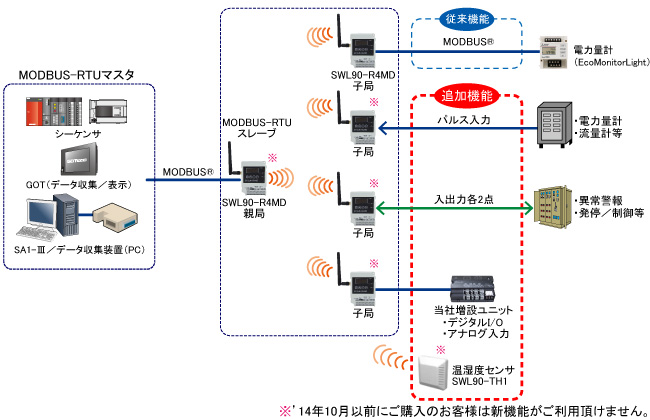

変更点


■　仕　様　■
●無線仕様
項　　目 仕　　様
通信方式 MODBUS® -RTU セレクティング
フリープロトコル ・セレクティング　・ポーリング
使用周波数 920.6MHz〜923.4MHz　ARIB STD-T108準拠
無線通信速度 50kbps
チャネル数 15チャネル
通信トポロジ ・ツリー　・メッシュ
最大中継台数 5台
応答時間 セレクティング 中継無しの場合：約300ms程度 中継nの場合：300ms×（n＋1）
※障害物など周囲の環境により異なります。
ポーリング 子機nの場合：300ms×n
無線出力電力 1mW、10mW、20mW（パラメータにて変更可能）
伝送距離目安（20mW時） 屋内：100m、屋外：400m ※障害物など周囲の環境により異なります。

●一般仕様
項　　目 仕　　様
電源電圧 DC12/24V（DC10.2〜26.4V）
消費電流 55mA以下（DC24V時）
使用周囲温度 0〜+55℃
使用周囲湿度 45〜85%RH（結露しないこと）
保存周囲温度 -10〜+65℃
保存周囲湿度 30〜95%RH（結露しないこと）
耐ノイズ ノイズ電圧500Vp-p、ノイズ幅1μs、
ノイズ周波数25〜60Hzのノイズシミュレータによる
耐振動 周波数：10〜150Hz、加速度：9.8m/s2、掃引回数：X、Y、Z方向 各10回
耐衝撃 加速度：147m/s2、衝撃回数：X、Y、Z方向 各3回
使用雰囲気 塵埃、腐食性ガスのないこと
外形寸法 89（H）×65（W）×29（D）（mm） ※アンテナは除く
質 量 約130g（ペンシル型アンテナ装着時）

●RS-485通信仕様
項　　目 仕　　様
電気的仕様 RS-485に準拠
通信プロトコル MODBUS®-RTU、フリープロトコル（パラメータで設定）
伝送モード 任意
伝送方式 調歩同期
接続形態 マルチドロップ
伝送速度 2400 bps/4800 bps/9600 bps/14400 bps/
【19200 bps/】/38400 bps/57600 bps/76800 bps/115200 bps/230400 bps/
（パラメータで設定）
伝送フォーマット ビット長 【8】/7（パラメータで設定）
ストップビット 【1】/2（パラメータで設定）
パリティ 【EVEN】/ODD/NONE（パラメータで設定）
最大通信距離 1000m※1
最大接続台数 31台※1
※1 RS485のインタフェースを持つ市販機器を接続する場合（接続可能品は除く）は、お客様にて実機による通信確認が必要です。また、接続台数、伝送距離は接続する機器や伝送路により変わることがあります。
（表内【　】は工場出荷時設定）

●センサ端末仕様
項　　目 仕　　様
SWL90-TH1 SWL90-TH1E
電源電圧 子局時：リチウム電池DC3V　CR17450A
子局/中継局時：ACアダプタ　AC100〜AC240V
電池寿命※2 5年（送信間隔1分　at25℃）
消費電流 最大40mA（DC3V時）
使用周囲温度 −20〜+70℃
使用周囲湿度 20〜90%RH（結露しないこと）
保存周囲温度 -20〜+70℃（結露・氷結しないこと）
保存周囲湿度 20〜90%RH（結露しないこと）
耐ノイズ ACアダプタ使用時 ノイズ電圧：200Vp-p、ノイズ幅：1μs、
ノイズ周波数：25〜60Hzのノイズシミュレータによる
耐振動 周波数：10〜150Hz、加速度：9.8m/s2、掃引回数：X､Y､Z方向各10回
耐衝撃 加速度：147m/s2、衝撃回数：X、Y、Z 3方向 各3回
外形寸法 72（H）×72（W）×26（D）（mm） ※アンテナは除く
使用雰囲気 塵埃､腐食性ガスのないこと
測定周期 1分〜60分 パラメータにて設定可能
通信距離 SWL90-TH1（内蔵アンテナタイプ）：50m（見通し）
SWL90-TH1E-SEP（ペンシルアンテナタイプ）：100m（見通し）
※設置環境により異なります。
取り付け ねじ、DINレール
外形寸法（アンテナ除く） 72.0（H）×72.0（W）×26.0（D）（mm）
質 量 約90g（電池含む） 約100g（ペンシル型アンテナ装着時）
※2 電池寿命は保証値ではありません。常温以外でのご使用や、無線通信状態が悪い場合は電池寿命が短くなりますのでご注意ください。

●センサ端末温湿度仕様
項　　目 仕　　様※3
温度 測定範囲 −20〜70℃
測定精度 条件 −20〜4.9℃ 5〜60℃ 60.1〜70℃
精度 ±1.0℃ ±0.5℃ ±1.0℃
測定分解能 0.1℃
湿度 測定範囲※4 20〜90%RH
測定精度 ±5%RH(25℃環境下)
測定分解能 0.1%RH
※3 特記なき場合の温度条件は25℃です。
※4 温度がマイナスの場合、湿度は正しい値を表示しません。


■　外形図　■

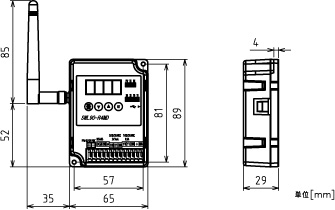

外形図


■　価格表　■
品　名 形　名 標準価格 納 期
920MHz帯無線ユニットMODBUS®タイプペンシルセット SWL90-R4MD-SEP 35,000円 仕込生産品
920MHz帯無線ユニットMODBUS®タイプツバツキセット SWL90-R4MD-SET 39,000円
920MHz帯無線ユニットMODBUS®タイプ高利得アンテナセット SWL90-R4MD-SEPH 37,000円
ペンシルアンテナ SWL90-ANP 3,000円
つば付きアンテナ SWL90-ANT 7,000円
高利得アンテナ SWL90-ANPH 5,000円
アンテナ延長ケーブル2m品 SWL30-ANC2M オープン価格
アンテナ延長ケーブル5m品 SWL30-ANC5M オープン価格
無線センサ端末内蔵アンテナタイプ SWL90-TH1 25,000円
無線センサ端末ペンシルアンテナタイプ SWL90-TH1E-SEP 28,000円
無線センサ端末つば付きアンテナタイプ SWL90-TH1E-SET 32,000円
無線センサ端末高利得アンテナタイプ SWL90-TH1E-SEPH 30,000円
ACアダプタ IPU10-102-P25B 6,000円
リチウム電池 CR17450A WK41 2,000円
上記価格には消費税は含まれておりません。
MODBUSはSchneider Electric SA の登録商標です。
EcoMonitorLightは三菱電機株式会社の登録商標です。
