KNo.1901
2019年4月18日
産業用メディアコンバータ 長距離タイプ
DMC-1000TL-DC
 |
|
特長 |
|
|
- ●CC-Link IE Field※1/
CC-Link IE Field Basic ネットワーク対応
- ●局間距離を最大10kmまで延長可能
- ●通信線へのノイズ・雷対策用として使用可能
- ●FA環境に対応した耐ノイズ性能
- ●1000BASE-T⇔1000BASE-LX間の変換可能
- ●UL、CE、FCC規格取得済み 海外輸出可能
|
|
※1:CC-Link 協会認定品
本製品はリング型のトポロジーには対応していません。 |

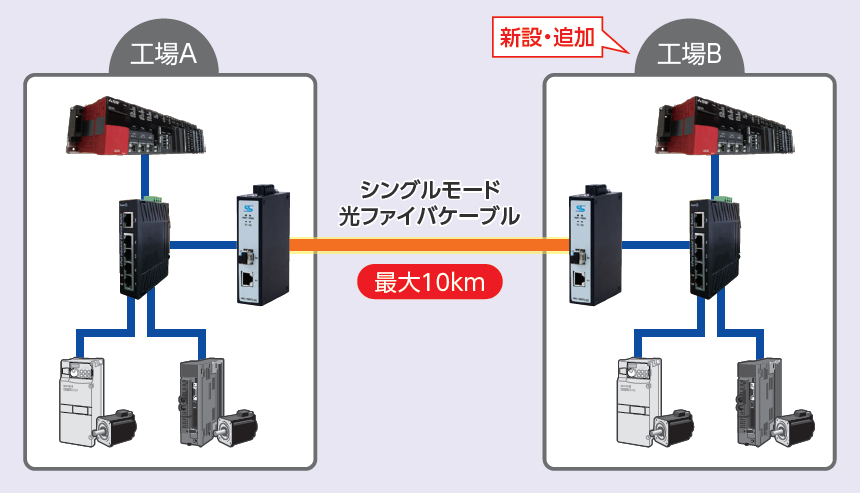

通信構成例 |
|
|
 | |
|
|
| ■一般仕様 |
項目 |
仕様 |
| 動作周囲温度 |
-20℃〜75℃ |
| 動作及び保存湿度 |
5〜95%RH以下（結露なきこと） |
| 外形寸法 |
W30mm×H125mm×D90mm（DINレール取付足、電源端子台含む） |
| 質 量 |
200g（DINレール取付足、電源端子台含む） |
| 適合電線サイズ |
単線 |
φ0.4mm〜φ1.2mm（AWG26〜16） |
| より線 |
0.2mm2〜1.25mm（AWG24〜16）※2 |
| 剥き線長さ |
9mm |
| 使用環境 |
盤内 |
| ※2：素線径φ0.18mm以上のものをご使用ください。 |
|
|
| ■電源仕様 |
項目 |
仕様 |
| 電源仕様 |
DC12V〜48V |
| 消費電流 |
156mA(DC24V時) |
| 消費電力 |
3.4W以下 |
|
|
| ■詳細仕様 |
| |
項目 |
G1(ETHポート) |
G2(OPTポート) |
| 準拠規格 |
IEEE 802.3ab 1000BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3 10BASE-T |
IEEE802.3z Gigabit Ethernet
(1000BASE-LX) |
| 伝送速度（NRZ） |
10M/100M/1Gbps |
100M/1Gbps |
| 伝送方式 |
全二重方式 |
| インタフェース |
送・受信コネクタ各1ポート（計2ポート） |
| 適用ケーブル |
ケーブル |
カテゴリ5e 以上 UTP/STP ケーブル |
1000BASE-LX対応
シングルモード光ファイバケーブル |
| コネクタ |
RJ45プラグ |
2連LCコネクタ
（IEC61754-20） |
| 研磨方法 |
― |
PC、SPC研磨 |
| 結線 |
ストレート/クロス結線 |
クロス結線
（片端のA側コネクタは、もう一方のB側コネクタと接続） |
| SC形名 |
SC-E5EWシリーズ |
SM：紹介販売
（住友電工or昭和電線） |
| 発光中心波長 |
― |
1310nm |
| 発光レベル |
― |
-9.0dBm 〜 -3.0dBm |
| 最小受光レベル |
― |
-20dB |
| 伝送距離目安 |
最大100m |
最大10km |
| カスケード接続 |
最大2台 |
| 電源LED |
PWR1、PWR2：電源供給時に点灯/電源遮断時に消灯 |
| ポート状態表示LED |
Ethernet信号受信時に点灯 |
光信号受信時に点灯 |
| 対応トポロジー |
ライン型、スター型、ライン・スター型混在 |
|
|
|

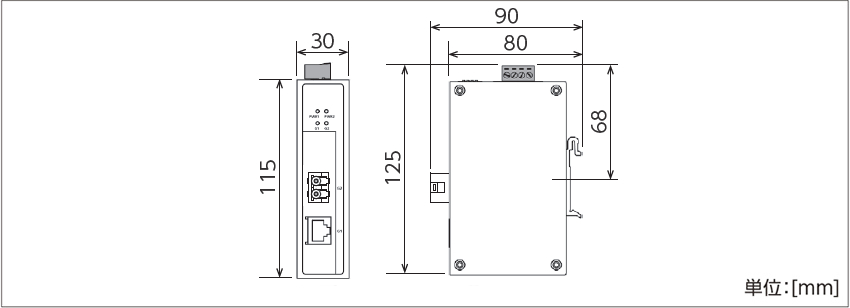

外形寸法図 |
|
|
 | |
品 名 |
形 名 |
標準価格 |
納 期 |
| CC-Link IE Field対応メディアコンバータ |
DMC-1000TL-DC |
61,000円 |
仕込生産 |
|
|
製品の詳細については当社Webサイトをご確認ください
|
|
https://www.melsc.co.jp/business/product/ |
