KNo.1902
2019年4月18日

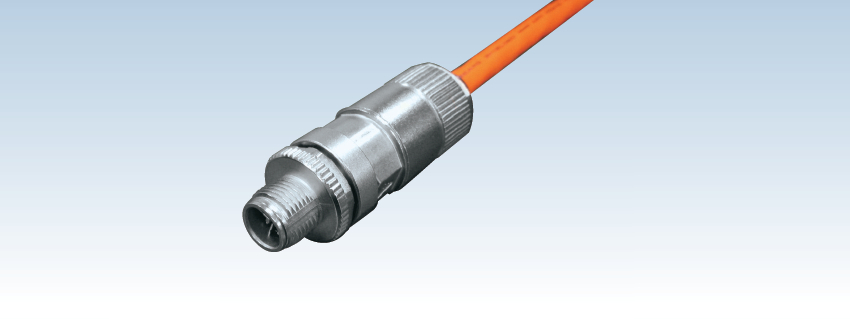

CC-Link IEフィールドネットワーク対応
Ethernetケーブル
M12防水・防塵コネクタタイプ 追加ラインアップ
 |
|
特長 |
|
|
- ●防水・防塵タイプリモートユニット用のケーブルを
1m単位※1で製作いたします。
- ●CC-Link協会推奨品試験に合格したケーブルです。
- ●アルミテープと編組による二重シールド構造。
EMI対策や、外来ノイズ対策にご使用いただけます。
|
|
※1:受注生産品（標準納期7日間）
|

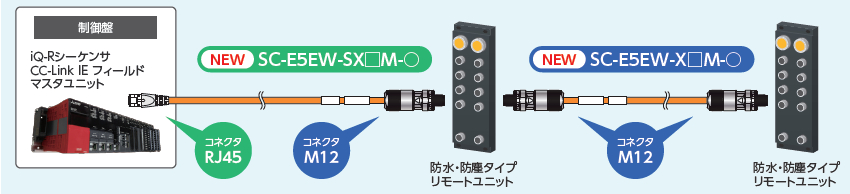

接続例 |
|
|
 | |
|
|
製品名 |
接続機種 |
CC-Link IEフィールドネットワーク
防水・防塵タイプ（IP67）
リモートユニット |
タイプ |
形名 |
| 入力ユニット |
NZ2GF12A4-16D |
NZ2GF12A4-16DE |
| 出力ユニット |
NZ2GF12A2-16T |
NZ2GF12A2-16TE |
| 入出力混合ユニット |
NZ2GF12A42-16DT |
NZ2GF12A42-16DTE |

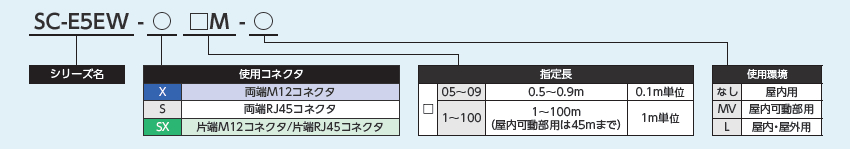

形名体系 |
|
|
 | |
| 形名 |
SC-E5EW-X□M
※1 |
SC-E5EW-SX□M
※1 |
SC-E5EW-X□M-MV ※2 |
SC-E5EW-SX□M-MV ※2 |
SC-E5EW-X□M-L ※3 |
SC-E5EW-SX□M-L ※3 |
使用環境・
用途 |
屋内 |
屋内可動部 |
屋内・屋外 |
| ケーブル種別 |
（二重シールド付・STP）ストレートケーブル |
| 準拠規格 |
IEEE802.3 1000BASE-T、 ANSI/TIA/EIA-568-B（Category 5e）、 ISO/IEC 11801 |
安全規格
（電線部）※4 |
UL AWM STYLE 20276 |
UL AWM STYLE 20276
cUL AWM I AB（CSA C22.2 No.210.2） |
― |
| 仕上り外径 |
6.8mm |
6.5mm |
10mm |
| 許容曲げ半径 |
26mm以上※5 |
52mm以上※6 |
60mm以上※5 |
| 許容張力 |
110N |
80N |
110N |
機械的
性能
※7 |
U字
移動
屈曲 |
― |
ストローク500mm
曲げ半径50mm（100万回断線無し） |
― |
最大
ケーブル長※8 |
100m |
45m |
100m |
| 使用温度範囲 |
‐10〜60℃ |
‐10〜60℃（固定部）/0〜60℃（可動部） |
‐10〜60℃ |
コネ
クタ |
種別 |
両端M12コネクタ |
M12＋RJ45コネクタ |
両端M12コネクタ |
M12＋RJ45コネクタ |
両端M12コネクタ |
M12＋RJ45コネクタ |
保護
構造 |
M12コネクタ：IP65※9、 RJ45コネクタ：IP20 |
- ※1：
- ケーブル長 0.5m〜0.9m（0.1m単位）、1m〜100m（1m単位）
- ※2：
- ケーブル長 0.2m〜0.9m（0.1m単位）、1m〜45m（1m単位）
- ※3：
- ケーブル長 1m〜100m（1m単位）
- ※4：
- ULワイヤリング・ハーネス・プログラムを適用しております。
- ※5：
- 固定時（無荷重）の曲げ半径です。
- ※6：
- 無荷重時の曲げ半径です。
- ※7：
- 試験結果であり保証値ではありません。お客様のご使用環境により性能は異なります。
- ※8：
- 配線を単線または撚線導体ケーブル1本のみで構成する場合（20℃時）です。
その他、配線方法についてはCC-Link協会発行の「CC-Link IE フィールドネットワーク敷設マニュアル」〔CC1006-14〕をご確認ください。
- ※9：
- 記載の保護構造は、コネクタ部を勘合させたときの防塵・防水レベルを示します。
接続するユニットの保護構造が記載と異なる場合は、全体の保護構造は低いほうに依存します。
|

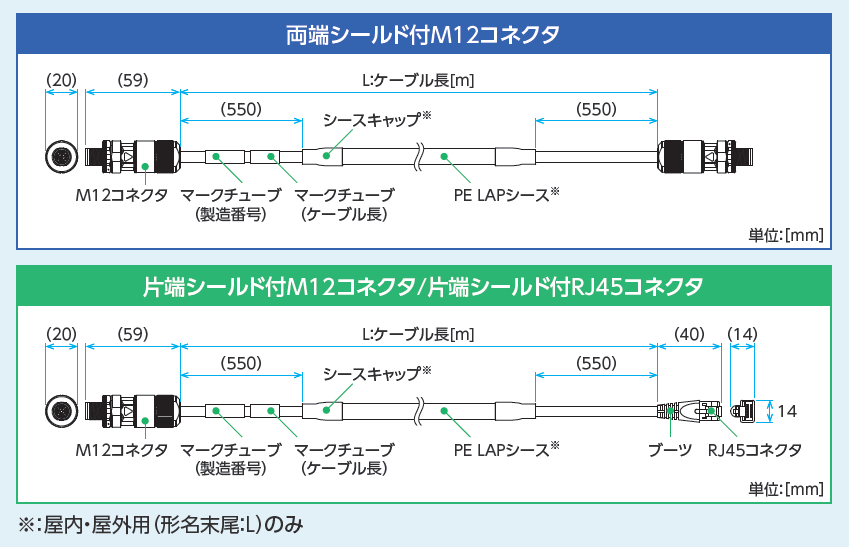

外形寸法図 |
|
|
 | |
紹介品 |
|
|
 | |
| 形名 |
標準価格（消費税は含まれておりません） |
標準納期 |
| ケーブル |
コネクタ |
| 屋内用 受注生産品 |
□：ケーブル長 1〜100（1m単位、100mまで） |
| SC-E5EW-X□M |
330円/m |
13,000円（加工費含む） |
7日 |
| 屋内可動部用 受注生産品 |
□：ケーブル長 1〜45（1m単位、45mまで） |
| SC-E5EW-X□M-MV |
650円/m |
13,000円（加工費含む） |
7日 |
| 屋内・屋外用 受注生産品 |
□：ケーブル長 1〜100（1m単位、100mまで） |
| SC-E5EW-X□M-L |
600円/m |
13,500円（加工費含む） |
7日 |
| 片端シールド付M12コネクタ/片端シールド付RJ45コネクタ |
| 形名 |
標準価格（消費税は含まれておりません） |
標準納期 |
| ケーブル |
コネクタ |
| 屋内用 受注生産品 |
□：ケーブル長 1〜100（1m単位、100mまで） |
| SC-E5EW-SX□M |
330円/m |
8,500円（加工費含む） |
7日 |
| 屋内可動部用 受注生産品 |
□：ケーブル長 1〜45（1m単位、45mまで） |
| SC-E5EW-SX□M-MV |
650円/m |
8,500円（加工費含む） |
7日 |
| 屋内・屋外用 受注生産品 |
□：ケーブル長 1〜100（1m単位、100mまで） |
| SC-E5EW-SX□M-L |
600円/m |
9,000円（加工費含む） |
7日 |
| 形名 |
品名 |
標準価格（消費税は含まれておりません） |
納期 |

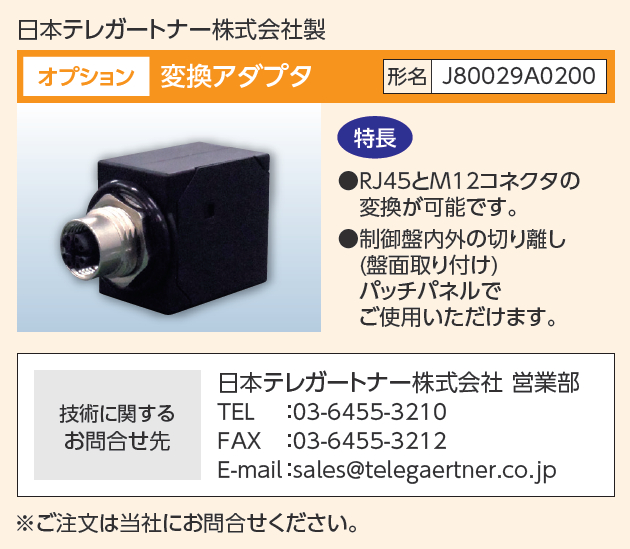

| J80029A0200 |
変換アダプタ |
11,000円 |
仕込生産 |
 新製品ニュース
CC-Link IEフィールドネットワーク対応Ethernetケーブル
M12防水・防塵コネクタタイプ追加ラインアップ
 847KB
|
製品の詳細については当社Webサイトをご確認ください
|
|
|
