KNo.2104
新製品ニュース
2021年6月号
CC-Link IE TSN / CC-Link IE フィールドネットワーク防水・防塵タイプ（IP67）リモートユニット用
M12コネクタ付ケーブルLコード（電源）/Aコード（入出力）
特長

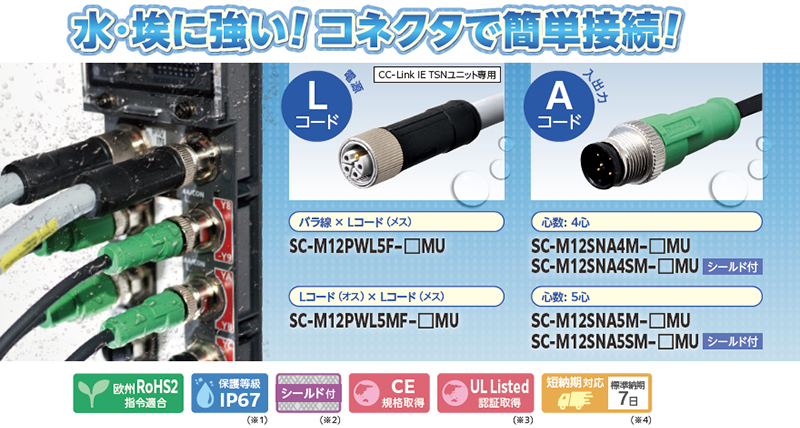

- ■コネクタ接続のため配線作業が簡単。
- ■保護等級IP67に対応（コネクタ部）。ウレタンシース採用により高い耐水性能を実現（電線部）。
- ■シールド付入出力ケーブルで、他機器からのノイズを抑制。※2
- ■UL Listed（PVVAまたはCYJVカテゴリ）認証取得済みのため、“制御盤外”機器も含めた設備全体でのUL認証が容易。※5
- ※1記載の保護等級は、コネクタ部を勘合させたときの防塵・防水レベルを示します。接続するユニットの保護等級が記載と異なる場合は、全体の保護等級は低いほうに依存します。
- ※2ケーブルによってはシールドが付いていない製品があります。お求めの際は、必ず形名のご確認をお願いします。
- ※3ULの認証制度の分類として、Listed認証とRecognition認証があります。
Listed認証は一般的に最終製品に対する認証を意味しており、一方Recognition認証は、製品に組み込まれる部品に対する認証を意味しています。 - ※4ケーブル長10m以下の場合。
- ※5通信ポート用ケーブル（SC-E5EWシリーズ）は対象外です。
接続機種一覧
| 品名 | 形名 |
|---|---|
| CC-Link IE TSN 防水・防塵タイプ（IP67）リモートユニット※6 |
NZ2GN12A4-16D/16DE NZ2GN12A2-16T/16TE NZ2GN12A42-16DT/16DTE |
| CC-Link IE フィールドネットワーク 防水・防塵タイプ（IP67）リモートユニット※7 |
NZ2GF12A4-16D/16DE NZ2GF12A2-16T/16TE NZ2GF12A42-16DT/16DTE |
- ※6リモートユニット正面のスイッチ設定で、CC-Link IE TSNとCC-Link IE Fieldを切り替えて使用することが可能です。
- ※7M12コネクタ付ケーブルLコードはご使用できません。ご注意ください。
仕様
| 形名 | 電源用 | 入出力用 | |||
|---|---|---|---|---|---|
| SC-M12PWL5(M)F-□MU | SC-M12SNA4(S)M-□MU | SC-M12SNA5(S)M-□MU | |||
| ケーブル | 線心数 | 5C | 4C | 5C | |
| 仕上外径 | 約9.7mm | シールド付: 約5.0mm シールド無: 約4.2mm |
シールド付: 約5.3mm シールド無: 約4.6mm |
||
| 材質 | シース（色） | PUR: ポリウレタン（グレー） | PUR: ポリウレタン （黒） | ||
| 絶縁体 | PP: ポリプロピレン | PP: ポリプロピレン | |||
| コネクタ | コード | M12 Lコード | M12 Aコード | ||
| 保護等級 | IP67※1 | IP67 ※1 | |||
| コネクタ付 ケーブル |
許容電流（40℃時） | 16.0A | 4.0A | ||
| UL Listed カテゴリ | PVVA | CYJV | |||
- ※1記載の保護等級は、コネクタ部を勘合させたときの防塵・防水レベルを示します。接続するユニットの保護等級が記載と異なる場合は、全体の保護等級は低いほうに依存します。

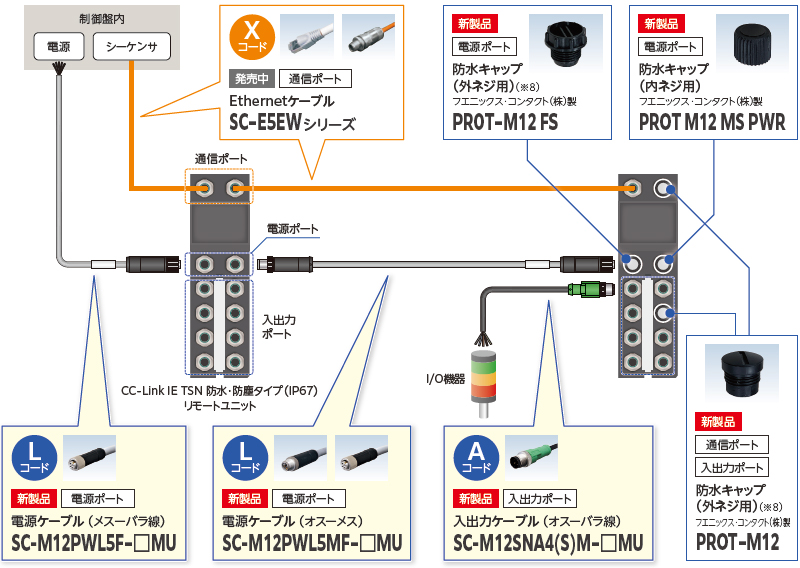

接続例
- ※8 外ネジ用防水キャップ装着時、適応外のコネクタに装着すると、保護等級IP67は保証できませんのでご注意ください。
価格表
| 品名 | 適用 | コネクタ形状 （端末処理） |
形名 （□: ケーブル長） |
ケーブル長 [m] |
標準価格(円) | 納期 | |
|---|---|---|---|---|---|---|---|
| ケーブル 加工費 ※9 |
1ｍあたり | ||||||
| M12 Lコード コネクタ付 ケーブル （電源用） |
5心 シールド無 |
メス-バラ線 (片側M12コネクタ) |
SC-M12PWL5F- □MU |
1〜10m （1m単位） |
3,600 (税込3,960) |
1,000 (税込1,100) |
実働 7日 |
| 15〜30m （5m単位） |
実働 60日 |
||||||
| オス-メス （両端M12コネクタ) |
SC-M12PWL5MF- □MU |
0.5※10, 2, 5, 10m |
7,200 (税込7,920) |
1,000 (税込1,100) |
実働 7日 |
||
| M12 Aコード コネクタ付 ケーブル （入出力用） |
4心 シールド無 |
オス-バラ線 (片端M12コネクタ) |
SC-M12SNA4M- □MU |
1〜10m （1m単位） |
1,200 (税込1,320) |
500 (税込550) |
実働 7日 |
| 15〜30m （5m単位） |
実働 60日 |
||||||
| 4心 シールド有 |
オス-バラ線 (片端M12コネクタ) |
SC-M12SNA4SM- □MU |
1〜10m （1m単位） |
1,800 (税込1,980) |
800 (税込880) |
実働 7日 |
|
| 15〜30m （5m単位） |
実働 60日 |
||||||
| 5心 シールド無 |
オス-バラ線 (片端M12コネクタ) |
SC-M12SNA5M- □MU |
1〜10m （1m単位） |
1,500 (税込1,650) |
500 (税込550) |
実働 7日 |
|
| 15〜30m （5m単位） |
実働 60日 |
||||||
| 5心 シールド有 |
オス-バラ線 (片端M12コネクタ) |
SC-M12SNA5SM- □MU |
1〜10m （1m単位） |
1,900 (税込2,090) |
900 (税込990) |
実働 7日 |
|
| 15〜30m （5m単位） |
実働 60日 |
||||||
| M12 コネクタ用 防水キャップ （5個入り） |
A, X コード |
外ネジ | PROT-M12 | ― | 500(税込550) | 実働 7日 |
|
| Lコード | 外ネジ | PROT-M12 FS | ― | 1,200(税込1,320) | |||
| Lコード | 内ネジ | PROT M12 MS PWR | ― | 900(税込990) | |||
- ※9 材料費込み
- ※10ケーブル費は1mと同等
