| 接口单元 |
 |
| 停产型号 |
置换型号 |
| 产品名称 |
A0J2 系列 ※6 |
NET MINI 集成型 ※6 |
接口单元 |
| 输入模块 |
A0J2-E32A |
AJ35PTF-32A |
SC-A0JQIF32A-S1 ※1 ※2 |
| A0J2-E32D |
AJ35PTF-32D |
SC-A0JQIF32D-S1 ※1 ※2 |
| 输出模块 |
A0J2-E24R |
AJ35PTF-24R |
SC-A0JQIF24R |
| A0J2-E24S |
AJ35PTF-24S |
SC-A0JQIF24S ※3 ※4 ※5 |
| A0J2-E24T |
AJ35PTF-24T |
SC-A0JQIF24T |
| 输入输出模块 |
A0J2-E28AR |
AJ35PTF-28AR |
SC-A0JQIF28AR ※2 |
| A0J2-E28AS |
AJ35PTF-28AS |
SC-A0JQIF28AS ※3 ※4 ※5 |
| A0J2-E28DR |
AJ35PTF-28DR |
SC-A0JQIF28DR |
| A0J2-E28DS |
AJ35PTF-28DS |
SC-A0JQIF28DS ※4 ※5 |
| A0J2-E28DT |
AJ35PTF-28DT |
SC-A0JQIF28DT |
| A0J2-E56AR |
AJ35PTF-56AR |
SC-A0JQIF56AR |
| A0J2-E56AS |
AJ35PTF-56AS |
SC-A0JQIF56AS ※3 ※4 ※5 |
| A0J2-E56DR |
AJ35PTF-56DR |
SC-A0JQIF56DR |
| A0J2-E56DS |
AJ35PTF-56DS |
SC-A0JQIF56DS ※3 ※4 ※5 |
| A0J2-E56DT |
AJ35PTF-56DT |
SC-A0JQIF56DT |
|
|
| ※1 |
SC-A0JQIF32A-S1、SC-A0JQIF32D-S1与现有模块的安装尺寸不同。 |
| ※2 |
输入模块输入可以同时置ON的点数，因环境温度而变化。 |
| ※3 |
输出模块的最大输出负载电流，以及可以同时置ON的输出点数，因环境温度而变化。 |
| ※4 |
输出模块的响应时间比现有的模块长1ms。 |
| ※5 |
输出模块与现有的模块不同，没有内置保险丝。而且，不能使用CPU特殊继电器中的保险丝断信号。如果已使用保险丝断的信号，则需要更改。
为了防止负载短路时烧坏外部设备或者模块，请在模块的各公共端安装保险丝。接口单元的包装内随附了外接用的保险丝。 |
| ※6 |
除了上述一览表中罗列的模块外，本公司的接口单元不可以更换其它的模块。
|
|
|
| ↑ 页首 |
|
|

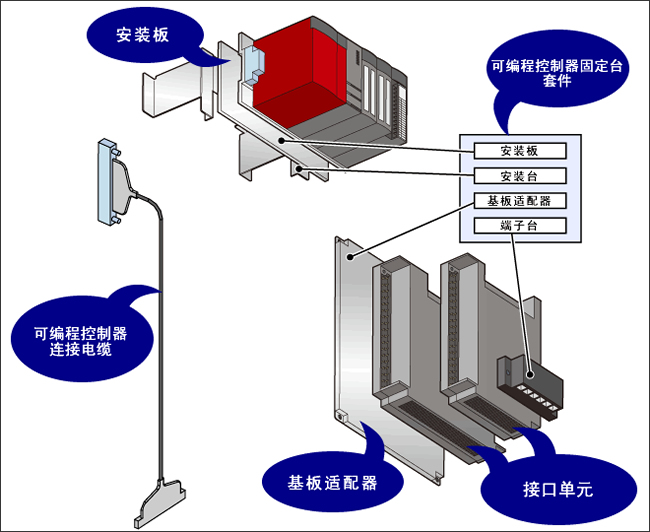

| 可编程控制器固定台套件 （叠放型、并列型用） |
|
| 型号名称 |
内 容 |
| 基板适配器 |
安装台 |
安装板 |
端子台 |
电源电缆 |
| SC-A0JQSES-U1 |
24□/28□□适用型 |
叠放型（单层叠放） |
Q33B用 |
AC100V/200V
DC24V
中继用 |
端子台
可编程控制器电源模块间
端子台
接口单元电源端子间 |
| SC-A0JQSEL-U1 |
32□-S1/56□□适用型 |
叠放型（单层叠放） |
| SC-A0JQSEL-U2 |
32□-S1/56□□适用型 |
叠放型（双层叠放） |
| SC-A0JQSES-F |
24□/28□□适用型 |
并列型（单层叠放） |
| SC-A0JQSEL-F |
32□-S1/56□□适用型 |
并列型
（单层叠放、双层叠放共用） |
|
|
|
|
|
| 可编程控制器连接电缆 |
|
| 型号名称 |
备 注 |
| SC-A0JQC03M |
电缆线长度 ：0.35m （MIL连接器-FCN连接器） |
| SC-A0JQC10M |
电缆线长度 ：1.0m （MIL连接器-FCN连接器） |
| SC-A0JQC20M |
电缆线长度 ：2.0m （MIL连接器-FCN连接器） |
| SC-A0JQC30M |
电缆线长度 ：3.0m （MIL连接器-FCN连接器） |
| SC-A0JQC50M |
电缆线长度 ：5.0m （MIL连接器-FCN连接器） |
|
|
| ※上述长度以外的情况下，请另行咨询。 |
|
|
| 安装板 |
|
| 型号名称 |
备 注 |
| SC-A0JQPT1 |
Q系列 ：Q32SB用 （订单生产品） |
| SC-A0JQPT2 |
CC-Link远程 (AJ65SBTCF1-32D、AJ65SBTCF1-32T) ：1个或2个安装用 （订单生产品） |
| SC-A0JQPT3 |
Q系列 ：Q63B用 |
| SC-A0JQPT4 |
外部DC24V电源安装板 （订单生产品） |
| SC-A0JQPT5 |
Q系列 ：Q35B用 （订单生产品） |
|
|
| ※ |
根据使用的Q系列 (基板)、CC-Link远程，需要另外订购。（可编程控制器固定台套件标准配置Q33B用安装板） |
| ※ |
SC-A0JQPT5不能安装在固定台套件 (SC-A0JQSES-U1、SC-A0JQSES-F) 上。(可以安装在SC- A0JQSEL-U1、SC-A0JQSEL-U2、SC-A0JQSEL-F上。)更换时，在现有安装位置的，左右各需要28mm以上的空间。 |
|
|
|
