920MHz帯無線ユニット
（SWL90シリーズ電池駆動パルスカウントユニット）
発売のお知らせ

特長
価格
問い合せ先

920MHz帯無線ユニット（SWL90シリーズ電池駆動パルスカウントユニット）新発売！！

■特長■

●電池駆動で電源線不要。設置が簡単。
●パルス入力で電気・ガス・水道など、さまざまな情報収集可能。
●レイアウト変更や計測点の追加が容易。（後付けも簡単）
●用途に合わせて3種類のアンテナが選択可能。（ペンシル、つば付き、高利得）

■　システム構成例　■

電池駆動パルスカウント子局で、電源不要で手軽に各種メータのパルスをカウントできます。

■仕様■

●一般仕様

項目	仕様
使用周囲温度	-20～+65℃（結露しないこと）
使用周囲湿度	5～95%RH（結露しないこと）
保存周囲温度	-20～+65℃（結露・氷結しないこと）
保存周囲湿度	5～95%RH（結露しないこと）
電源電圧	電池駆動：リチウム電池DC3V CR17450×2個パック外部電源：DC12V（DC10.2～13.2V）／DC24V（DC20.4～26.4V）
電池寿命^※1	5年（送信間隔1分at25℃）空中線電力20mW時
消費電流	40mA以下（DC24V時）
耐ノイズ	ノイズ電圧：500Vp-p、ノイズ幅：1μs ノイズ周波数：25～60Hzのノイズシミュレータによる
耐振動	周波数：10～150Hz、加速度：9.8m/s²、掃引回数：X、Y、Z方向各10回
耐衝撃	加速度：147m/s²、衝撃回数：X、Y、Z 3方向各3回
使用雰囲気	塵埃、腐食性ガスのないこと
外形寸法（電池ボックス含む）	96（H）×67（W）×53（D）（mm） ※アンテナは除く
質量	約220g（ペンシル型アンテナ装着時）

※1 電池寿命は保証値ではありません。
常温以外でのご使用や、無線通信状態が悪い場合は電池寿命が短くなりますのでご注意ください。

●無線仕様

項目		仕様
通信トポロジ	ツリー	設定された経路に従い通信
	メッシュ	自動最適ルート検索
最大中継数		5台
動作使用周波帯		920MHz帯特定小電力標準規格ARIB STD-T108準拠 920.6MHz～923.4Mz（0.2MHz間隔）
周波数チャネル数		15チャネル
空中線電力		1mW、10mW、20mW（パラメータにて変更可能）
通信速度		50kbps
伝送距離（20mW時）^※2		屋内：約100m（見通し）、屋外：約400m（見通し）
同一エリア使用数		推奨最大4セット

※2 障害物など周囲の環境により異なります。

●パルスカウント子局（SWL90-PL3）

項目	仕様
入力点数	3点
入力形式	無電圧接点／オープンコレクタ
配線距離	5m以下
最小入力パルス	ON：10ms、OFF：20ms
桁数	1～8桁（パラメータで設定可）
無線送信周期	1分～60分（パラメータにて変更可能）

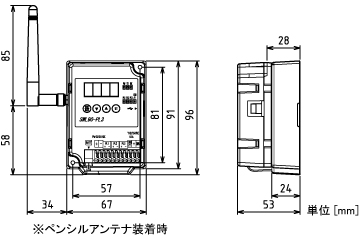

■　外形図　■

■　ソフトウェアバージョン　■

電池駆動パルスカウントユニットは以下の親局と無線接続できます。

●SWL90-ETMC[Ethernetタイプ]バージョン対応表

親局 SWL90-ETMC S/W Ver.	接続対象子局			追加機能
	入出力子局 SWL90-R4ML	温湿度センサ SWL90-TH1(E)	電池駆動パルスカウント子局 SWL90-PL3
1.00以降	1.00以降	―	―	―
2.00以降	2.00以降	1.00以降	―	①見える化ツール
				②FXシーケンサ接続
3.00以降	3.00以降	2.00以降	1.00以降	①EcoServerⅢ接続
				②電波環境監視ツール

▲NEW

●SWL90-R4MD[MODBUSタイプ]バージョン対応表

親局 SWL90-R4MD S/W Ver.	接続対象子局			追加機能
	MODBUS子局 SWL90-R4MD	温湿度センサ SWL90-TH1(E)	電池駆動パルスカウント子局 SWL90-PL3
1.00以降	1.00以降	―	―	―
2.00以降	2.00以降	2.00以降	―	①MODBUS子局の入出力機能
				②電波環境監視ツール
3.00以降	3.00以降	2.00以降	1.00以降	―

■　価格表　■

品名	形名	標準価格	納期
電池駆動パルスカウント子局ペンシルセット	SWL90-PL3-SEPB	48,000円	仕込生産品
電池駆動パルスカウント子局つば付きセット	SWL90-PL3-SETB	52,000円
電池駆動パルスカウント子局高利得セット	SWL90-PL3-SEPHB	50,000円

上記価格には消費税は含まれておりません。


	Ethernetは米国Xerox Corporationの商標です。 MELSEC、GOT、EcoServerⅢは三菱電機株式会社の登録商標です。 MODBUS®は、Schneider Electric SAの登録商標です。
