特長
産業用スイッチングハブ「DT135TXA」
- 耐振動・耐衝撃性に優れた堅牢なメタルハード
- 冗長電源対応で突発的なシステムダウンを防止
- ※1: CC-Link IE TSN ClassA対応製品です。 CC-Link IE TSN Class認証の詳細については、仕様を参照ください。
■生産現場に強いスイッチングハブ
- ※2: ACアダプタ『IPU10-105-P00Ａ』はオプション品（別売）です。

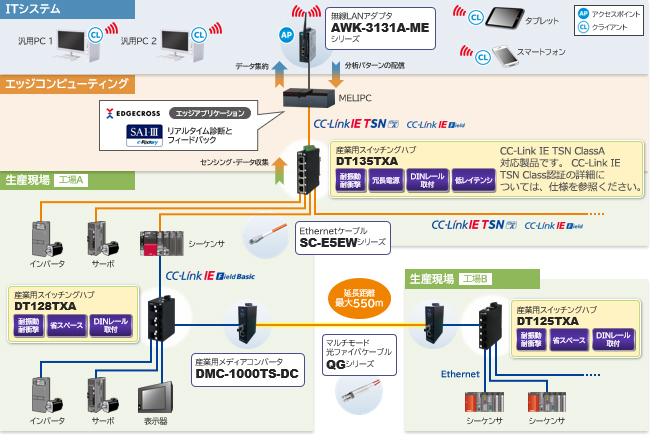

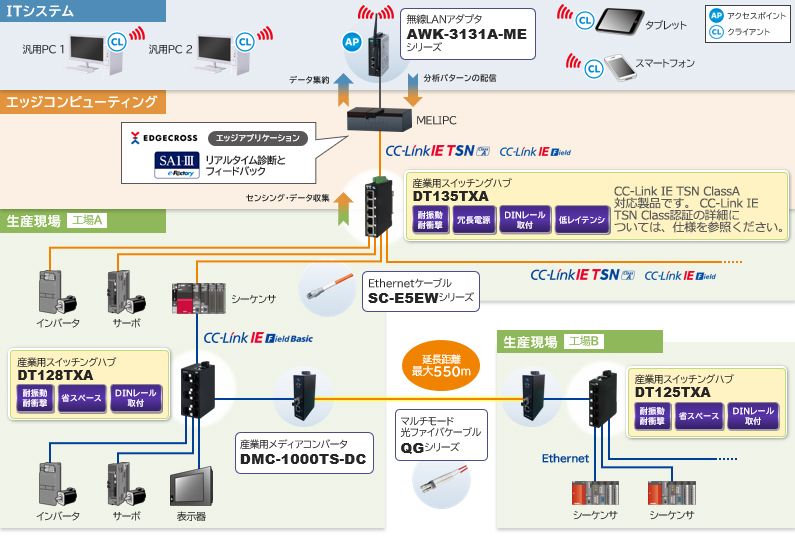

基本構成

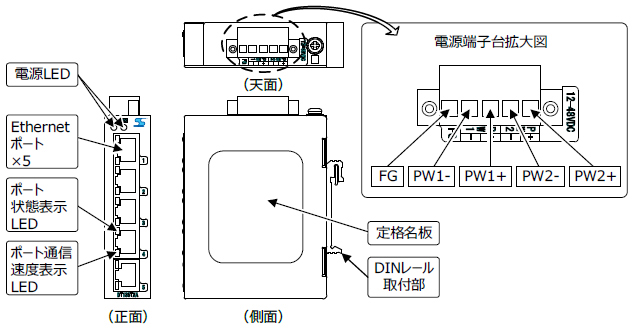

構造
「DT135TXA」は下記部材にて構成されています
仕様
| 項目 | DT135TXA |
| 動作周囲温度 | -20〜60℃（氷結しないこと） |
| 質量 | 約220g |
| 動作及び保存湿度 | 95%RH以下（結露しないこと） |
| 電源仕様 | DC12〜48V |
| 電源構成 | 冗長電源 |
| 消費電流 | 250mA（DC24V時） |
| 適合通信規格 | IEEE 802.3ab 1000BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3 10BASE-T |
| 伝送速度 | 1Gbps、100Mbps、10Mbps（自動認識） |
| レイテンシ(※1) | 1.14μs（1Gbit/s時） |
| ポート数 | 5ポート |
| 伝送距離目安 | 最大100m(※2) |
| 適合安全規格 | UL、CE、FCC |
| 対応機能 | オートネゴシエーション、Auto MDI/MDI-X |
| 耐ノイズ | シミュレータノイズ 500Vp-p、 ノイズ幅:1μs、 ノイズ周波数45Hzのノイズシミュレータによる |
| 耐振動 | 周波数: 13.2〜100Hz、 加速度: 4.9m/s2、 掃引回数: X,Y,Z方向 各2時間 |
| 耐衝撃 | 加速度: 980m/s2、 衝撃回数: X,Y,Z方向 各3回 |
- ※1本データは、当社試験環境による結果であり保証値ではありません。
お客様のご使用環境により性能は異なります。 - ※2ご使用になるケーブルによって異なります。詳細はケーブル仕様をご参照ください。
CC-Link IE TSN 認証Class について
CC-Link IE TSNでは、機器およびスイッチの機能・性能に応じて認証Classがあります。
認証ClassにはAとBがあり、ご使用される製品の認証Classによって、使用できる機能・システム構成が異なります。
システム構築の詳細につきましてはCC-Link協会の敷設マニュアルをご確認ください。
※ 当社スイッチングハブ（DT135TXA）は時刻同期機能がご使用できません。対応機能につきましては下記の表を参照ください。
CC-Link IE TSN 認証Class 定義 （CC-Link IE TSN 敷設マニュアルより引用 ○:必須 ―:任意
| NO. | 準拠規格 | 認証Class | ||
| A | B | |||
| 1 | リンクアップ/中継 | 1000BASE-T（IEEE802.3ab）準拠 | ○（※2） | ○（※2） |
| 100BASE-TX（IEEE802.3u）準拠 | ||||
| Auto MDI/MDI-X | ○ | ○ | ||
| オートネゴシエーション | ○ | ○ | ||
| 2 | 対応規格 | IEEE1588 準拠 | ― | ○ |
| IEEE802.1AS 準拠 | ― | ○ | ||
| 3 | 同期精度 | 1μs 以下 | ― | ○ |
| 4 | Time aware Queuing | IEEE802.1Qbv 準拠 | ― | ○ |
- ※2: 1000BASEもしくは100BASEのどちらか一方、もしくは両方に対応のこと
注意事項
ご使用前に、「ユーザーズマニュアル」を必ずお読みくださるようよろしくお願いいたします。
- Ethernetケーブルを接続する場合、ケーブル長や使用温度範囲に制限があります。
使用されるケーブルの仕様に合わせて配線してください。
※当社Ethernetケーブル形名：SC-E5EWシリーズの仕様を参考ください - コネクタの接続は、“カチッ”と音がするまでしっかり行ってください。
- コネクタにケーブルの自重あるいは張力が直接掛からないようにしてください。
伝送損失が増えたり断線したりするおそれがあります。 - リピータハブをカスケード接続する場合は、接続段数及びケーブル長に制限がありますのでご注意ください。
（詳細はご使用になるリピータハブの取扱説明書を参照ください）
