• ※1（当社従来比） 従来品形名QW-60SCMとSQW-60SAMの比較
• ※2（当社従来比） 三菱電機製有圧換気扇EWG-60FTA-Q（50Hz）とQW-60SCM（従来品）とSQW-60SAMを組合せた場合の比較。 スリム化のために従来品に比べ、圧力損失が増加していますので、選定についてはご注意ください。（詳細については『圧力損失曲線』をご参照ください）

特長

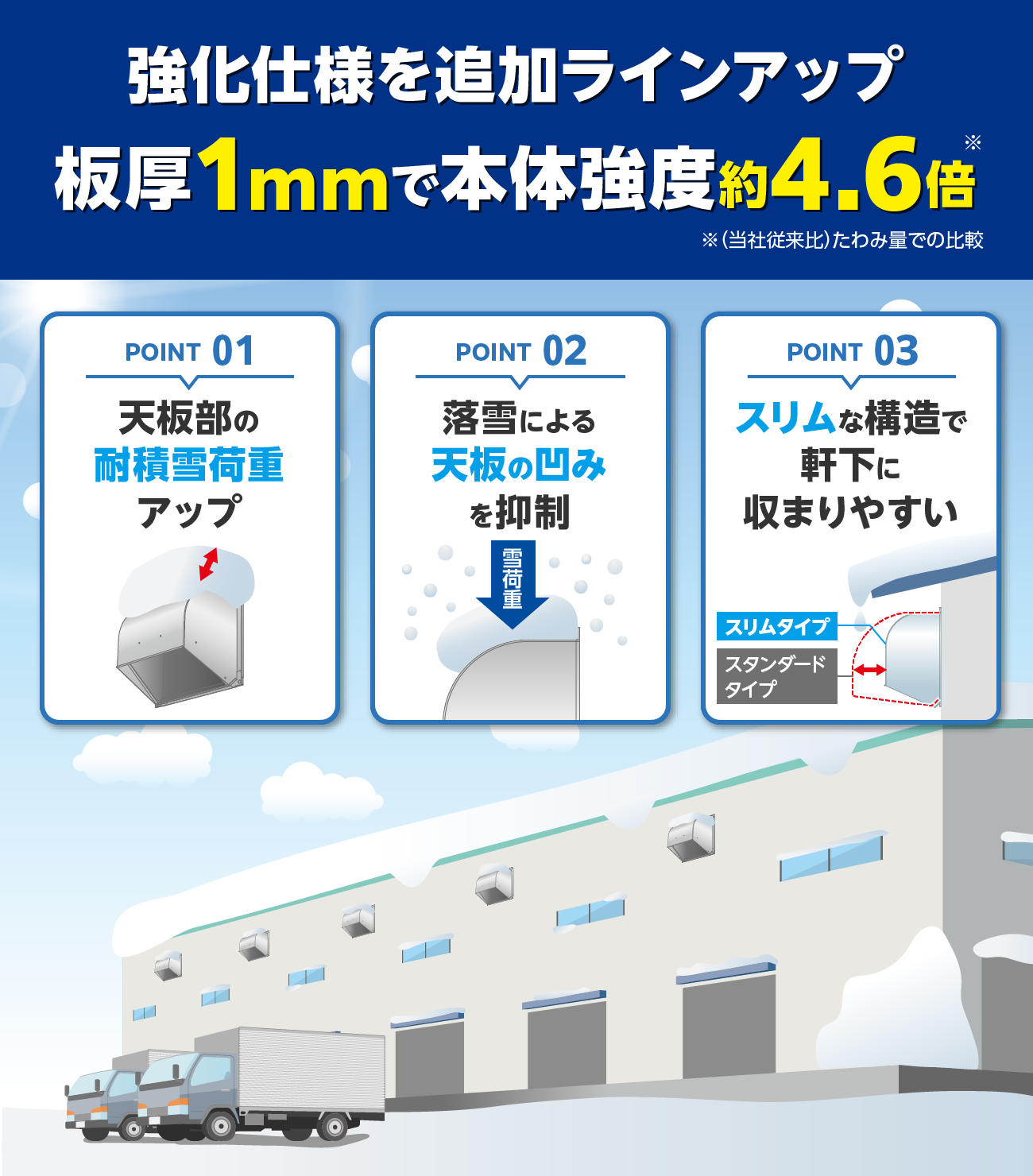

• 奥行寸法が短いため中小規模 ※3 の倉庫、工場、店舗等に最適なウェザーカバーです。
• 建物のデザイン性を損ないません。
• 通路やトラックヤードでの接触防止に有効です。

• ※3規模目安：1フロア当たりの敷地面積15000m2未満
• ※4（当社従来比）従来品形名W-60KSAMとSW-60SAMの比較
• ※5（当社従来比）従来品形名QW-60SCMとSQW-60SAMの比較

【従来型】	【スリム型】
・足場を外す時にしか取付けができない。 ・取付けにクレーンや高所作業車が必要。	スリムタイプは足場内を運搬できるため ・足場を取り外さずに取付けが可能。 ・取付けにクレーンや高所作業車が不要。

排気形

標準タイプ		高耐食仕様
形名		形名
防鳥網標準装備	防虫網標準装備	防鳥網標準装備	防虫網標準装備
SW-40SA	SW-40SAM	SW-40SAKT	SW-40SAMKT
SW-50SA	SW-50SAM	SW-50SAKT	SW-50SAMKT
SW-60SA	SW-60SAM	SW-60SAKT	SW-50SAMKT

高耐食仕様については こちらをご参照ください

給排気形

標準タイプ		高耐食仕様
形名		形名
防鳥網標準装備	防虫網標準装備	防鳥網標準装備	防虫網標準装備
SQW-40SA	SQW-40SAM	SQW-40SAKT	SQW-40SAMKT
SQW-50SA	SQW-50SAM	SQW-50SAKT	SQW-50SAMKT
SQW-60SA	SQW-60SAM	SQW-60SAKT	SQW-60SAMKT

高耐食仕様については こちらをご参照ください

ページトップに戻る

ご 注 意

● 設置場所、取付状態、天候状況によっては給気使用時に屋内へ雨水が浸入する恐れがあります。 ● 台風などの暴風雨の場合は換気扇の運転を停止してください。 ● 防鳥・防虫網のメンテナンスは屋内・屋外両側からできます。 （屋内側の場合、シャッター・換気扇等を外す必要があります） ● 網の取付け、取外しの際は、換気扇を停止して、網・取付ネジの落下、脱落のないよう注意して行ってください。 ● 換気扇電源側には、モータ焼損防止のため過負荷保護装置を取付けてください。 ● 防鳥・防虫網のメンテナンスができる高さ、場所へ取り付けてください。 ● 防鳥・防虫網は定期的に清掃してください。網は塵埃等で目づまりを起こさないよう定期的に清掃してください。 ● 羽根が取付面より出っ張る給気換気扇又はシャッター、電動防火ダンパーとの組合せ使用にご注意ください。 （羽根等をフード内に入れないでください） ● 羽根が取付面より出っ張る給気換気扇またはシャッター、電動防火ダンパーとの直接の共締めはできません。 ● 取付場所によっては故障の原因になります。 次のような場所には取付けないでください。 ◎腐食性ガスが発生する場所 ◎強酸、強アルカリ性、海岸近くで潮風にさらされている場所 ◎常時振動したり、振動しやすい場所 ◎天井面、床面 ● 防虫網目より小さい虫は侵入する恐れがあります。 ● 適用サイズを超える有圧換気扇と組合せて使用しないでください。 ● 業務用有圧換気扇と組合せ時は必要寸法を確保してください。 ● 表面の色・ツヤにばらつきがでることがございますが、製品の性能、機能に影響をおよぼすものではありません。
