MODBUSタイプ
パラメータ設定

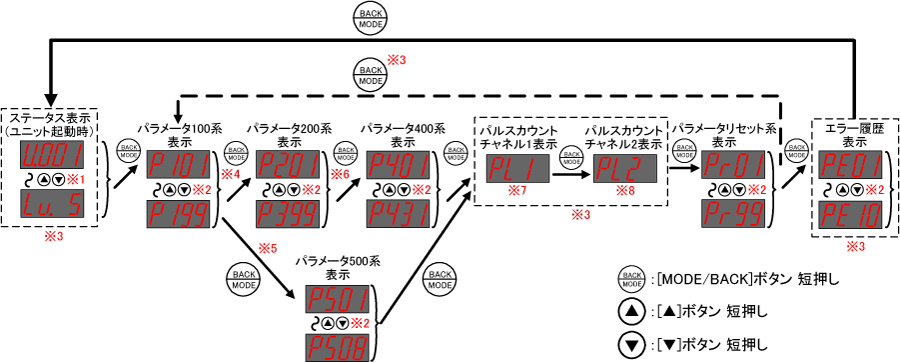

[MODE/BACK]キーを押す毎に下記のようにパラメータグループが切り替わります。（↓クリックで拡大します）
- ※1起動時は先頭局番が表示されます。エラー発生時は先頭局番とエラーコードが交互に表示されます。[▲]ボタン、[▼]ボタンを押すと周波数チャネルや電波強度を表示します。
- ※2[▲]ボタン、[▼]ボタンを押すと各系列のパラメータ番号を変更できます。
例：[▲]ボタンを押す度に、P201→P202→P203→P201の順に表示が切り替る。 - ※3パラメータ設定モード中(7セグモニタ点滅中）は、[MODE/BACK]ボタンを押しても
内の表示はスキップされ、表示されません。パラメータ設定モードについては次項に記載します。 - ※4親局の場合、パラメータ200系に移行します。（親局/子局はパラメータで設定できます。）
- ※5子局はP144=1の場合、パラメータ500系に移行します。（親局/子局はパラメータで設定できます。）
- ※6フリープロトコル通信（P142_oPE = 1又は2）の場合、セレクティング通信設定(P142_SEL_SEL = 1)にしないとパラメータ400系には移行しません。
- ※7パルスカウント使用時にのみ表示されます。(未使用時は表示がスキップされます。）
- ※8パルスカウント2チャネル使用時にのみ表示されます。(未使用時、1チャネル使用時には表示がスキップされます。）
パラメータ変更について
変更したいパラメータ番号のパラメータ値が表示されているときに、「SET］キーを2秒間長押し、又は4桁パラメータ4桁目を「SET］キーで確定するとパラメータ値表示が点灯⇒点滅に変わり、パラメータ設定モードに移行します。
※変更したパラメータは「MODE/BACK］キー2秒長押しで有効となります。連続して他のパラメータを変更する場合は、パラメータ番号を切替えてパラメータを変更し、最後に「MODE/BACK］キー2秒長押しを行ってください。
－注意事項－
パラメータ設定モード中は無線ユニットの電源を切らないでください。
パラメータ設定モード中に無線ユニットの電源を切ると、変更したパラメータの内容は、すべて無効になり、変更前の内容に戻ります。
パラメータ設定モード中に無線ユニットの電源を切ると、変更したパラメータの内容は、すべて無効になり、変更前の内容に戻ります。

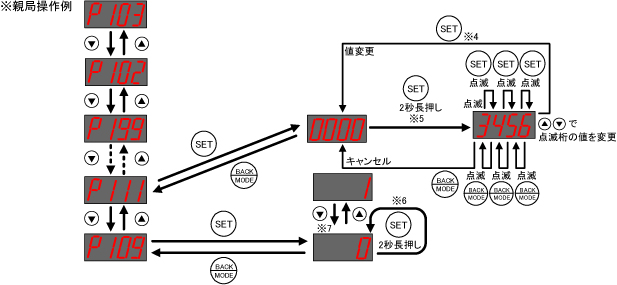

パラメータ値の変更①（単一パラメータ）
単一（サブパラメータ無し）パラメータの値を変更できます。

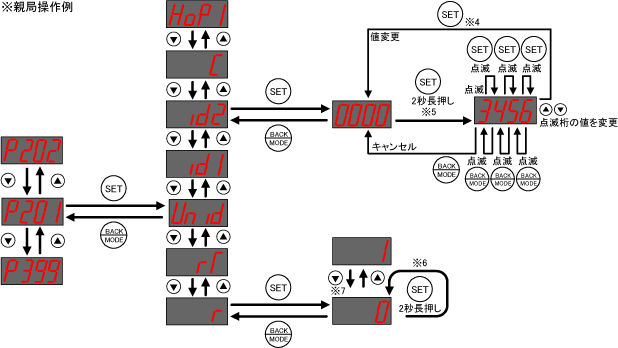

パラメータ値の変更②（サブパラメータ有り）
サブパラメータの値を変更できます。
[MODE/BACK］キーを2秒長押しすることで、パラメータ値を確定し通常モードに戻ります（※4、※6、※7）
- ※47セグ表示が点滅し、パラメータ設定モードに突入します。
- ※5パラメータ設定モード(7セグ点滅）時は短押しです。
- ※67セグ表示が点滅し、パラメータ設定モードに突入します。
- ※7パラメータ設定モード(7セグ点滅）時に↑↓ボタンでパラメータ値変更が可能になります。

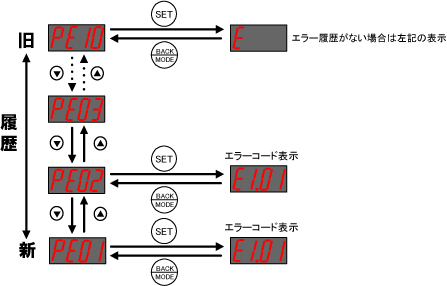

エラー履歴の表示
過去10件までのエラー履歴を確認できます。
最新のエラーが「PE01」に表示されます。
