エネルギー生産性を監視

生産管理ダッシュボード

エネルギー生産性監視

エネルギーデータと生産情報を組合せて可視化し、現状把握

各装置・ラインにおける電力使用量と設備稼働状況・生産情報を組合わせてグラフ表示します。
稼働状態の把握と生産数・原単位管理を実施することで、エネルギー生産性向上に向けたユーティリティの設備運用改善や省エネ活動をサポートいたします。

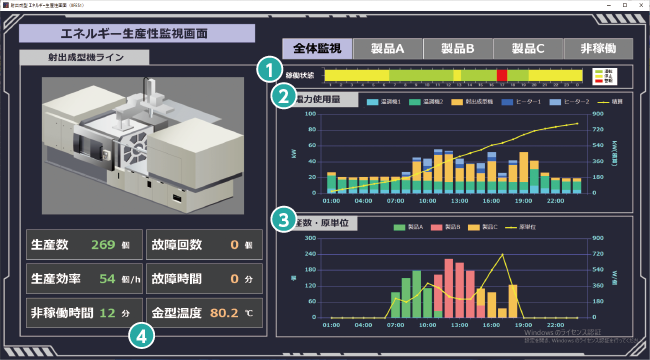

■エネルギーロス監視画面 （サンプル）

1	稼働状況バーにて各装置の運転状況を見える化し、チョコ停・ドカ停となる工程を発見する。
2	全体の積算電力使用量と1時間毎のユーティリティの電力量を組合せて表示。
3	各装置・ラインにおける生産数と原単位を製造品種別にグラフ表示。
4	生産情報ステータスで生産数・生産効率・故障回数・故障時間など表示。

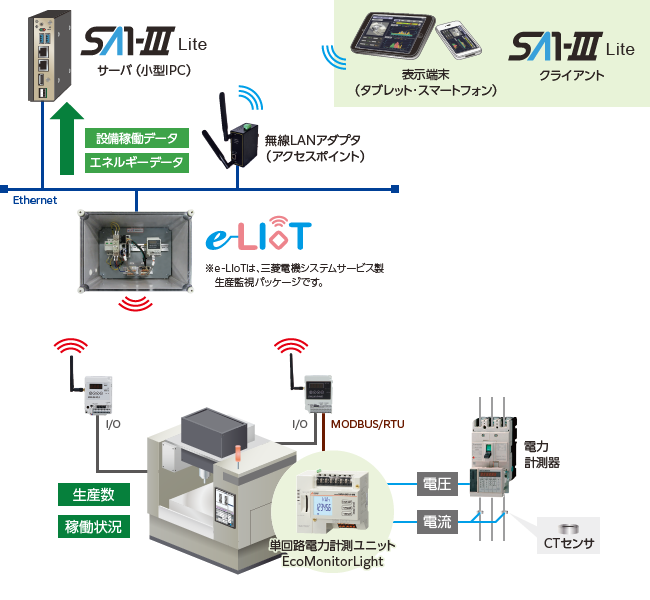

■システム構成例

エアー流量監視

エアー流量と装置状態を組み合わせて可視化

エアー流量とライン・装置の稼働状態を組合わせてグラフ表示します。
非生産時のエネルギーの無駄を発見し、削減対策につなげます。
その他のエネルギーについても、計測器の追加により収集・可視化が可能です。

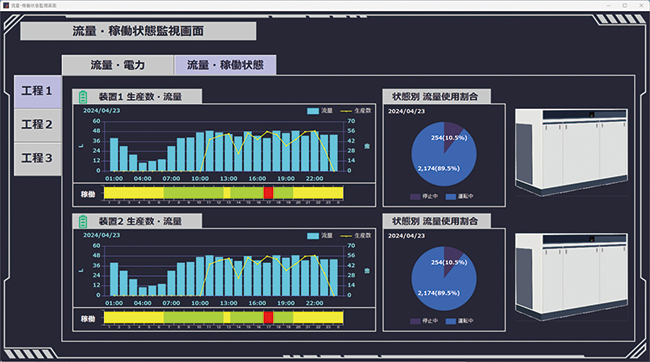

■エネルギーロス監視画面 （サンプル）

生産・設備稼働状況とエアー使用量を比較監視、ムダを発見

〈流量・生産〉時刻毎のエアー使用量と生産数を可視化
〈稼働状況〉時刻毎のエアー使用量と稼働状態を比較して無駄を発見

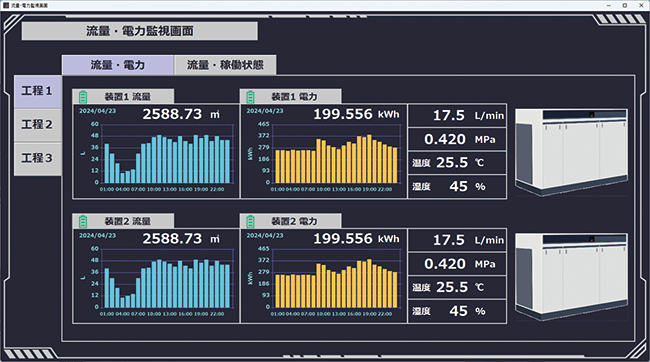

■流量・エネルギー監視画面（サンプル）

ライン単位でエアーと電力使用量の比較監視が可能

〈エアー流量〉時刻毎のエアー使用量を可視化
〈電力量〉時刻毎の電力量を可視化

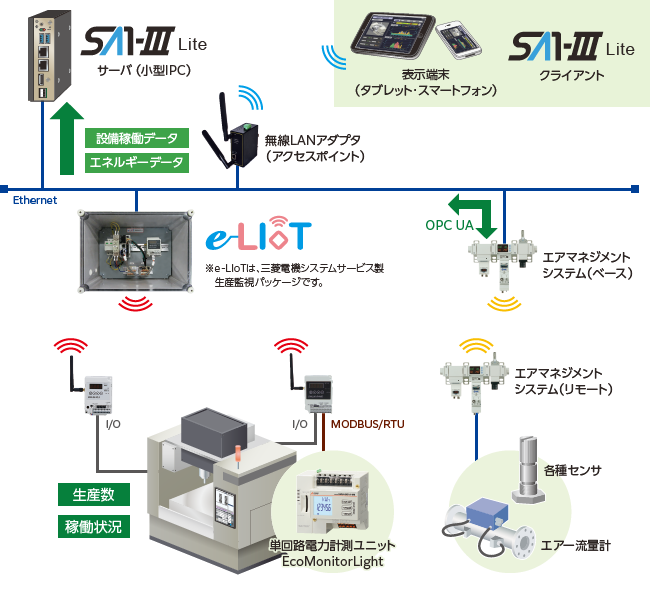

■システム構成例
