MM-GKRシリーズ用電源ケーブル
選定表
ケーブル長10m以下の場合
| 形名※1 | 適用ケーブル長 | 対応モータ |
|---|---|---|
| SC-PWS1CBL□M-■-L | 1〜10m※2 ※3 | MM-GKRシリーズセンサレスサーボモータ |
| SC-PWS1CBL□M-■-H |
- ※1形名内の□は、ケーブル長になります。■は、「A1」・「A2」となります。
- ※2ケーブル長2m、5m、10mは三菱電機（株）標準長のため販売できません。
- ※3位置制御で使用する場合の最大ケーブル長5m以下となります。
■接続図
ケーブル長10mを越える場合（中継接続）
| 形名 | 保護等級 | 適用ケーブル長 | 対応モータ | |
|---|---|---|---|---|
| アンプ側 | モータ側※4 | |||
| SC-PWC4CBL□M-M○ | SC-PWS1JCBL□M-■-○ | IP65 | 2〜30m※5 ※6 | MM-GKRシリーズ センサレスサーボモータ |
- ※4形名内の□は、ケーブル長になります。■は、「A1」・「A2」となります。
- ※5最大ケーブル長は30m以下となります。
- ※6位置制御で使用する場合の最大ケーブル長は5m以下となります。

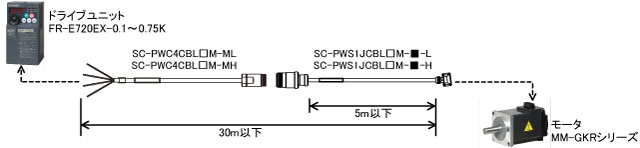

■接続図
