M12コネクタ付ケーブル
Lコード(電源)/Aコード(入出力)

CC-Link IEフィールド

特長

M12コネクタ付ケーブル Lコード(電源)/Aコード(入出力)

特長

  • ■コネクタ接続のため配線作業が簡単。
  • ■保護等級IP67に対応(コネクタ部)。ウレタンシース採用により高い耐水性能を実現(電線部)。
  • ■シールド付入出力ケーブルで、他機器からのノイズを抑制。※2
  • ■UL Listed(PVVAまたはCYJVカテゴリ)認証取得済みのため、“制御盤外”機器も含めた設備全体でのUL認証が容易。※4
  • ※1記載の保護等級は、コネクタ部を勘合させたときの防塵・防水レベルを示します。接続するユニットの保護等級が記載と異なる場合は、全体の保護等級は低いほうに依存します。
  • ※2ケーブルによってはシールドが付いていない製品があります。お求めの際は、必ず形名のご確認をお願いします。
  • ※3ULの認証制度の分類として、Listed認証とRecognition認証があります。
    Listed認証は一般的に最終製品に対する認証を意味しており、一方Recognition認証は、製品に組み込まれる部品に対する認証を意味しています。
  • ※4通信ポート用ケーブル(SC-E5EWシリーズ)は対象外です。

接続機種一覧

品名 形名
CC-Link IE TSN
防水・防塵タイプ(IP67)リモートユニット※5
NZ2GN12A4-16D/16DE
NZ2GN12A2-16T/16TE
NZ2GN12A42-16DT/16DTE
CC-Link IE fi-
防水・防塵タイプ(IP67)リモートユニット※6
NZ2GF12A4-16D/16DE
NZ2GF12A2-16T/16TE
NZ2GF12A42-16DT/16DTE
  • ※5リモートユニットの正面スイッチ設定で、CC-Link IE TSNとCC-Link IE Fieldを切り替えて使用することが可能です。
  • ※6M12コネクタ付きケーブルLコードはご使用できません。ご注意ください。

仕様書

品名 適用 コネクタ形状
(端末処理)
形名(□:ケーブル長) 仕様書
M12 Lコード
コネクタ付
ケーブル
(電源用)
5心
シールド無
メス-バラ線
(片側M12コネクタ)
SC-M12PWL5F-□MU X953503D60023-H05
仕様書PDF (169KB)
オス-メス
(両端M12コネクタ)
SC-M12PWL5MF-□MU X953503D60023-H04
仕様書PDF (167KB)
M12 Aコード
コネクタ付
ケーブル
(入出力用)
4心
シールド無
オス-バラ線
(片端M12コネクタ)
SC-M12SNA4M-□MU X953503D60023-H00
仕様書PDF (140KB)
4心
シールド有
オス-バラ線
(片端M12コネクタ)
SC-M12SNA4SM-□MU X953503D60023-H01
仕様書PDF (145KB)
5心
シールド無
オス-バラ線
(片端M12コネクタ)
SC-M12SNA5M-□MU X953503D60023-H02
仕様書PDF (140KB)
5心
シールド有
オス-バラ線
(片端M12コネクタ)
SC-M12SNA5SM-□MU X953503D60023-H03
仕様書PDF (145KB)
M12コネクタ用
防水キャップ
(5個入り)
A, Xコード 外ネジ PROT-M12
Lコード 外ネジ PROT-M12 FS
Lコード 内ネジ PROT M12 MS PWR

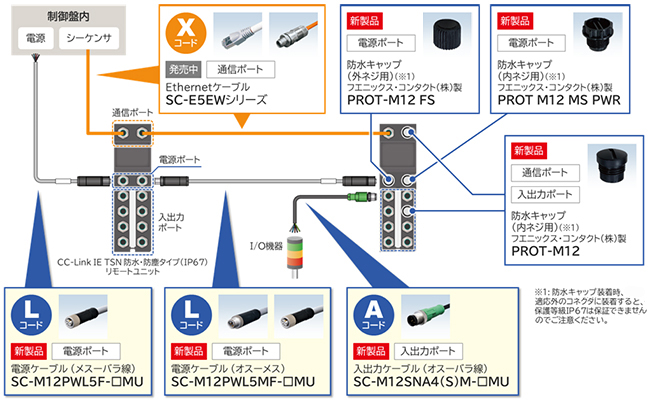

接続例

接続例
