ECN-Aタイプ

■プラグ

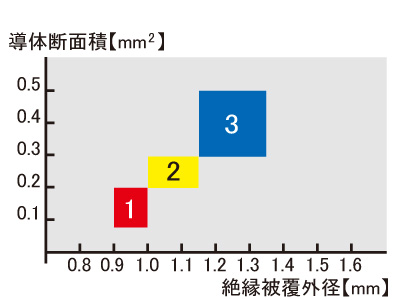

形名	AWG#	導体断面積（mm2）	仕上外径（mm）	色	番号
ECN-A014R	28〜24	0.08〜0.20	φ0.9〜1.0		1
ECN-A004Y	24〜22	0.20〜0.30	φ1.0〜1.15		2
ECN-A024BL	22〜20	0.30〜0.50	φ1.15〜1.3		3

• ※ 推奨電線：UL1061
• ※ 単線には使用できません。

■ジャンクションボックス

形名	仕様
ECN-A104	パネル取付けタイプ
ECN-A154	中継タイプ

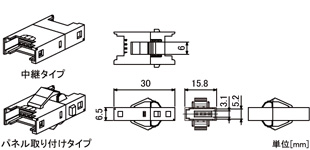

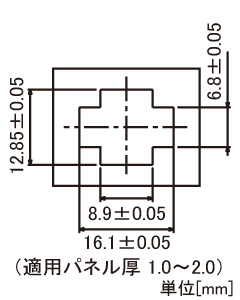

■外形図

プラグ	ジャンクションボックス

■圧接作業手順

�@電線をカバーに挿入する。	�Aケーブルのシースを約1.5cm剥き、ジョイントカバーをカット面から差込ます。

■注意事項

• ・最初に圧接ケーブルの導体線径・仕上り外径を確認し、ケーブルに適合したコネクタをご使用ください。
  • 適合電線以外をご使用になりますと、圧接が不十分となり、動作不良となる恐れがあります。また、ご使用中に圧接ケーブルが外れ、故障、誤動作の原因となる恐れがあります。
• ・一度圧接したコネクタは再使用しないでください。
  • 一度圧接したコネクタを再使用されますと、動作不良の原因になります。
• ・導電部分（コンタクト部）には直接触らないでください。
  • 接触不良の原因となります。
