ECN-Mタイプ

■プラグ

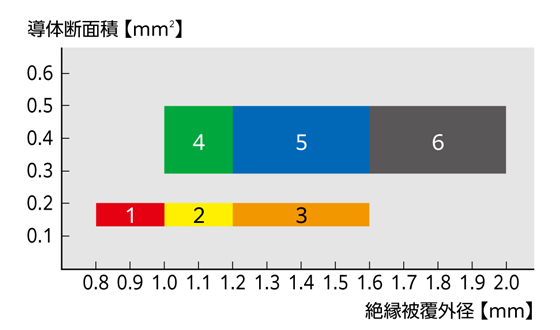

形名	AWG#	導体断面積（mm2）	仕上外径（mm）	色	番号
ECN-M014R	26〜24	0.14〜0.20	φ0.8〜1.0		1
ECN-M024Y			φ1.0〜1.2		2
ECN-M034OR			φ1.2〜1.6		3
ECN-M044GN	22〜20	0.30〜0.50	φ1.0〜1.2		4
ECN-M054BL			φ1.2〜1.6		5
ECN-M064GY			φ1.6〜2.0		6

• ※ 単線にもご使用できます。

■ソケット

形名	AWG#	導体断面積（mm2）	仕上外径（mm）	色	番号
ECN-M114R	26〜24	0.14〜0.20	φ0.8〜1.0		1
ECN-M124Y			φ1.0〜1.2		2
ECN-M134OR			φ1.2〜1.6		3
ECN-M144GN	22〜20	0.30〜0.50	φ1.0〜1.2		4
ECN-M154BL			φ1.2〜1.6		5
ECN-M164GY			φ1.6〜2.0		6

• ※ 単線にもご使用できます。

■外形図

プラグ	ソケット

■圧接作業手順

�@電線をカバーに挿入する。	�Aケーブルのシースを約1.5cm剥き、ジョイントカバーをカット面から差込ます。

■注意事項

• ・最初に圧接ケーブルの導体線径・仕上り外径を確認し、ケーブルにあったプラグ(ソケット)コネクタをご使用ください。
  • 適合電線以外をご使用になりますと、圧接が不十分となり、通信異常となる恐れがあります。また、ご使用中に圧接ケーブルが外れ、故障、誤動作、けが、火災の原因となる恐れがあります。
• ・一度圧接したコネクタは再使用しないでください。
  • 一度圧接したコネクタを再使用されますと、通信異常の原因になります。
• ・導電部分（コネクタ部）には直接触らないでください。
  • コネクタの接触不良の原因となります。
