MR-J4W2/J4W3/J3W用電源ケーブル

1次側電源ケーブル

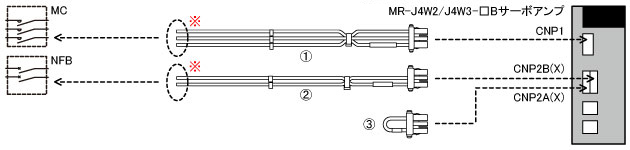

接続図

リセット

パターン@ 回生オプションを使用する場合

パターン@回生オプションを使用する場合
  • 配線端末処理はしておりません。適合圧着端子を選定の上接続してください。
    サーボアンプ、モータの詳細仕様については、三菱電機(株)発行の技術資料集(SH(名)030072)をご参照ください。

■ケーブル形名

  • @SC-EMP01CBL□M-L
  • ASC-ECP01CBL□M-L
  • BSC-ERG01CBL□M-L
形名の□はケーブル長になります。
形名末尾の「H」、「L」は屈曲寿命を示します。「H」高屈曲寿命品。「L」標準品です。

パターンA 回生オプションを使用しない場合

パターンA回生オプションを使用しない場合
  • 配線端末処理はしておりません。適合圧着端子を選定の上接続してください。
    サーボアンプ、モータの詳細仕様については、三菱電機(株)発行の技術資料集(SH(名)030072)をご参照ください。

■ケーブル形名

  • @SC-EMP01CBL□M-L
  • ASC-ECP01CBL□M-L
  • BSC-ERG02CBL01M-L
形名の□はケーブル長になります。
形名末尾の「H」、「L」は屈曲寿命を示します。「H」高屈曲寿命品。「L」標準品です。
