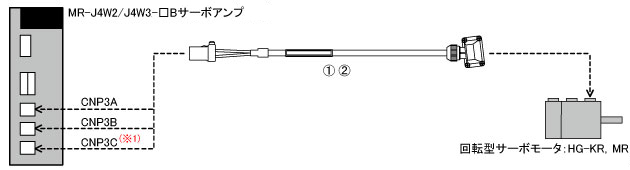

パターン① 回転型サーボモータ電源ケーブル（～10m）の場合
■ケーブル形名
- ①SC-EPWS1CBL□M-■-L
- ②SC-EPWS1CBL□M-■-H
形名の□はケーブル長になります。
形名の■は「A1」、「A2」となります。「A1」モータ負荷側引き出し。「A2」モータ反負荷側引き出し。
形名末尾の「H」、「L」は屈曲寿命を示します。「H」高屈曲寿命品。「L」標準品です。

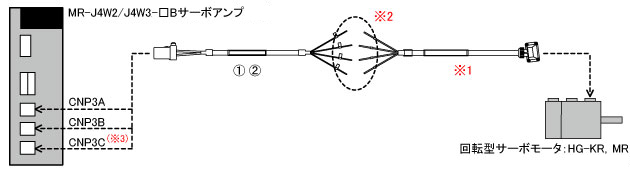

パターン② リニアサーボ/回転型サーボモータ電源ケーブル（10m超）の場合
- ※1.当社製モータ電源ケーブル（形名：SC-PWS1CBL1M-■-L/-H）をご使用ください。
- ※2.配線端末処理はしておりません。適合圧着端子を選定の上接続してください。
サーボアンプ、モータの詳細仕様については、三菱電機（株）発行の技術資料集（SH（名）030072）をご参照ください。
- ※3.MR-J4W3-□Bサーボアンプのみ
■ケーブル形名
- ①SC-EPWS2CBL□M-L
- ②SC-EPWS2CBL□M-H
形名の□はケーブル長になります。
形名の■は「A1」、「A2」となります。「A1」モータ負荷側引き出し。「A2」モータ反負荷側引き出し。
形名末尾の「H」、「L」は屈曲寿命を示します。「H」高屈曲寿命品。「L」標準品です。

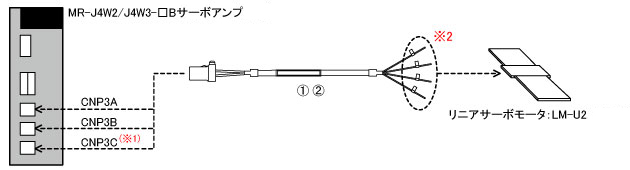

パターン③ リニアサーボモータ電源ケーブル（～10m）の場合
- ※1.MR-J4W3-□Bサーボアンプのみ
- ※2.配線端末処理はしておりません。適合圧着端子を選定の上接続してください。
サーボアンプ、モータの詳細仕様については、三菱電機（株）発行の技術資料集（SH（名）030072）をご参照ください。
■ケーブル形名
- ①SC-EPWS2CBL□M-L
- ②SC-EPWS2CBL□M-H
形名の□はケーブル長になります。
形名の■は「A1」、「A2」となります。「A1」モータ負荷側引き出し。「A2」モータ反負荷側引き出し。
形名末尾の「H」、「L」は屈曲寿命を示します。「H」高屈曲寿命品。「L」標準品です。

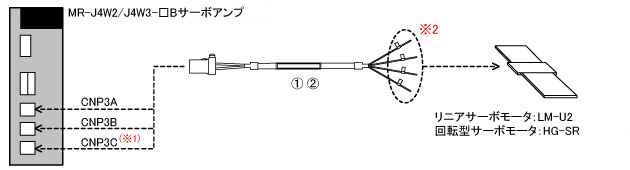

パターン④ リニアサーボ/回転型サーボモータ電源ケーブル （10m超）の場合
- ※1.MR-J4W3-□Bサーボアンプのみ
- ※2.配線端末処理はしておりません。適合圧着端子を選定の上接続してください。
HG-SR、HF-SP、HC-LP、HC-UPシリーズに使用する場合は、別途モータ側電源コネクタを接続する必要があります。
サーボアンプ、モータの詳細仕様については、三菱電機（株）発行の技術資料集（SH（名）030072）をご参照ください。
■ケーブル形名
- ①SC-EPWS2CBL□M-L
- ②SC-EPWS2CBL□M-H
形名の□はケーブル長になります。
形名の■は「A1」、「A2」となります。「A1」モータ負荷側引き出し。「A2」モータ反負荷側引き出し。
形名末尾の「H」、「L」は屈曲寿命を示します。「H」高屈曲寿命品。「L」標準品です。
