フラットケーブル接続用コネクタ

CL9-CNF-18

■構成部品図

カバー	ボディ	組立て時

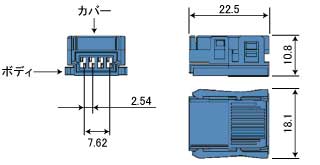

■外形図

■圧接作業手順

・端末加工

�@カバーに電線を正しくセットしてください。（電線配色に注意）	�A電線を挟み込むようにカバーを閉じてください。	�Bプライヤ等のハンドツールでカバーを押し込み圧接。

・T分岐加工

�@図中の点線部分より上部をカットしてください。	�Aカバーに電線を正しくセットしてください。（電線配色に注意）	�Bプライヤ等のハンドツールでカバーを押し込み圧接。

■注意事項

• ・コネクタは「カチッ」と音がするまで確実に圧接してください。（4ヶ所のラッチが掛かっていること）
  • 圧接が不十分なままご使用されますと、通信異常となる恐れがあります。またご使用中に圧接部が外れ、故障、誤動作、けが、火災の原因となる恐れがあります。
• ・一度圧接したコネクタは再使用しないでください。
  • 一度圧接したコネクタを再使用されますと、通信異常の原因になります。
• ・許容曲げ半径以下では使用しないでください。
  • ケーブルを許容曲げ半径(15mm)以下に曲げると断線の恐れがあります。布設の際は許容曲げ半径の2倍以上、布設後の固定は許容曲げ半径以上としてください。
• ・導電部分（コネクタ部）には直接触らないでください。
  • コネクタの接触不良の原因となります。
