MR-J4/JN用ケーブル

エンコーダケーブル

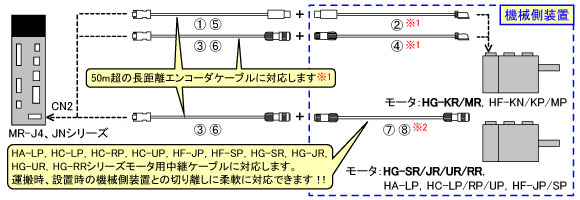

接続応用例

三菱電機（株）標準長では0.3mのみであった中継ケーブルを 5mまで延長可能です。
運搬時、設置時の機械側装置との切り離しに柔軟に対応できます。

No.	形　名	No.	形　名
①	SC-EKCBL□M-○	⑤	SC-EK4CBL□M-H
②	SC-J3JCBL□M-■-○	⑥	SC-J3ENS4CBL□M-H
③	SC-J3ENSCBL□M-○	⑦	SC-J3ENSJCBL□M-○
④	SC-J3JSCBL□M-■-○	⑧	SC-J3ENSJ4CBL□M-H

※1②④がケーブル長2～5mの場合は、①②、③④の総ケーブル長は40m以下、②⑤、④⑥の総ケーブル長は80m以下としてください。②④がケーブル長1m以下の場合は、①②、③④の総ケーブル長は50m以下、②⑤、④⑥の総ケーブル長は100m以下としてください。
※2③⑦の総ケーブル長は40m以下としてください。⑥⑧の総ケーブル長は90m以下としてください。③⑧、⑥⑦は組合せできません。ご注意ください。

形名の□はケーブル長になります。
形名の■は「A1」、「A2」、「A3」、「A4」となります。
「A1」モータ負荷側引き出し。「A2」モータ反負荷側引き出し。「A3」モータ軸左側引出し。「A4」モータ軸右側引出し。
形名末尾の「H」、「L」は屈曲寿命を示します。「H」高屈曲寿命品。「L」標準品です。
