MR-J4/JN用ケーブル
エンコーダケーブル
形名体系
- SC
- ―
- J3ENS
@ - CBL
- □
A - M
- ―
- ■
B - ―
- L
C
@適用区分 | 直結タイプ:J3EN、J3ENS、ENE、J3ENS4、ENE4、 中継タイプ:EK、J3J、J3JS、J3ENSJ、J3ENSJ4、EK4、J3J2、J3JS2 |
Aケーブル長 | 1:1m、10:10m |

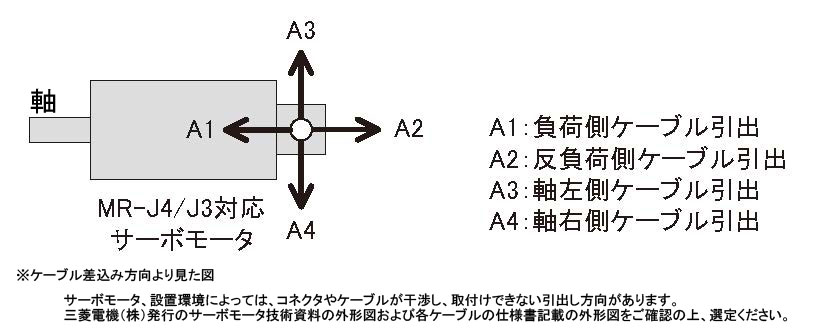

B引出し方向区分※1 | A1:モータ負荷側引出し、A2:モータ反負荷側引出し、A3:モータ軸左側引出し、 A4:モータ軸右側引出し、なし:ストレートタイプ |
C屈曲区分 | L:標準品(固定部用)、H:高屈曲寿命品(可動部用)、S:超高屈曲寿命品、N:高捻回品 |
- ※1引出し方向についてはコチラを参照ください。
