MR-J2Sリニューアルツール

基本構成

A-type（汎用インタフェースの場合）
サーボアンプ形名（入力電源仕様）の見方
例)
・AC100Vの場合…MR-J2S-10A1
・AC200Vの場合…MR-J2S-10A
・AC400Vの場合…MR-J2S-60A4

A-type置換え前イメージ
MR-J2S-□Aシリーズ
・サーボアンプ
・サーボモータ
  • ・1次置換え（サーボアンプのみ置換える場合）
    • リニューアルキットAC100V／200V
A-type1次置換え100V／200V
  • ※1.置換えの際はインタフェース用に別途DC24V電源（電流容量80mA以上）が必要となります。
    推奨仕様詳細については「製品一覧（推奨電源仕様）」をご参照ください。（MR-J2Sサーボアンプにて内部インタフェース用DC24V電源を使用している場合のみ必要です。インタフェース用DC24V電源を外部供給している場合は不要です。）
    • 取付アタッチメント＋アンプ側変換ケーブルセットAC100V／200V／400V

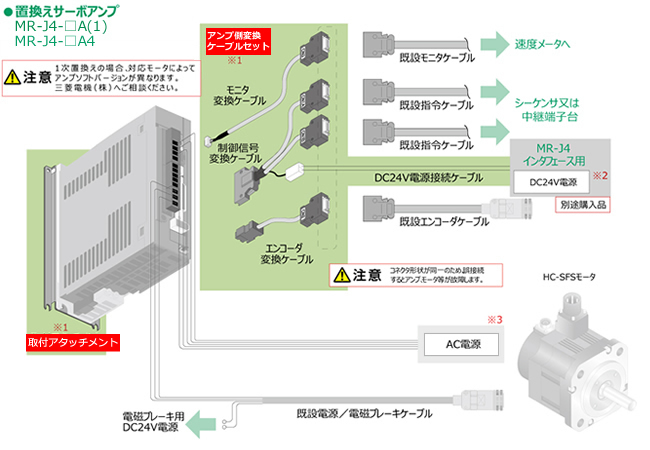

A-type1次置換えAC100V／200V／400V
  • ※1.置換える場合は、取付アタッチメントと別途アンプ側変換ケーブルセットの手配が必要です。
  • ※2.置換えの際はインタフェース用に別途DC24V電源（電流容量80mA以上）が必要となります。
    推奨仕様詳細については「製品一覧（推奨電源仕様）」をご参照ください。（MR-J2Sサーボアンプにて内部インタフェース用DC24V電源を使用している場合のみ必要です。インタフェース用DC24V電源を外部供給している場合は不要です。）
  • ※3.取付アタッチメントには主回路電源および制御電源の変換端子台はありません。配線方法については三菱電機（株）発行のMR-J4サーボアンプ技術資料を参照ください。
  • ・2次置換え（サーボアンプ置換え後にサーボモータを置換える場合）
    • リニューアルキット＋モータ側変換ケーブルAC100V／200V
A-type2次置換え100V／200V
  • ※1.置換えの際はインタフェース用に別途DC24V電源（電流容量80mA以上）が必要となります。
    推奨仕様詳細については「製品一覧（推奨電源仕様）」をご参照ください。（MR-J2Sサーボアンプにて内部インタフェース用DC24V電源を使用している場合のみ必要です。インタフェース用DC24V電源を外部供給している場合は不要です。）
  • ※2.モータ側変換ケーブルの詳細は、「置換え組合せ選定」からご確認ください。
  • ※3.HC-KFS、MFSモータからHG-KR、MRモータへ置換える場合、電磁ブレーキケーブルは電源ケーブルに内蔵されています。
    • 取付アタッチメント＋変換ケーブルAC100V／200V／400V

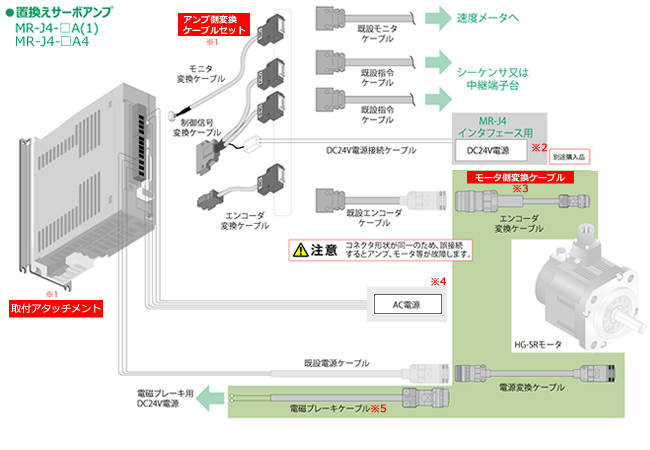

A-type2次置換えAC100V／200V／400V
  • ※1.置換える場合は、取付用アタッチメントと別途アンプ側変換ケーブルセットの手配が必要です。
    選定方法については「置換え組合せ選定」を参照ください。
  • ※2.置換えの際はインタフェース用に別途DC24V電源（電流容量80mA以上）が必要となります。
    推奨仕様詳細については「製品一覧（推奨電源仕様）」をご参照ください。（MR-J2Sサーボアンプにて内部インタフェース用DC24V電源を使用している場合のみ必要です。インタフェース用DC24V電源を外部供給している場合は不要です。）
  • ※3.モータ側変換ケーブルの詳細は、「置換え組合せ選定」からご確認ください。
  • ※4.取付アタッチメントには主回路電源および制御電源の変換端子台はありません。配線方法については三菱電機（株）発行のMR-J4サーボアンプ技術資料を参照ください。
  • ※5.HC-SFSシリーズのブレーキ付モータを2次置換え、または一括置換えする場合は、新規電磁ブレーキケーブルの敷設が必要となります。当社製電磁ブレーキケーブル （SC-BKC1CBL□M-L又はSC-BKC1CBL□M-H）をご使用ください。
  • ・一括置換え（サーボアンプとサーボモータを一括で置換える場合）
    • リニューアルキット＋モータ側変換ケーブルAC100V／200V

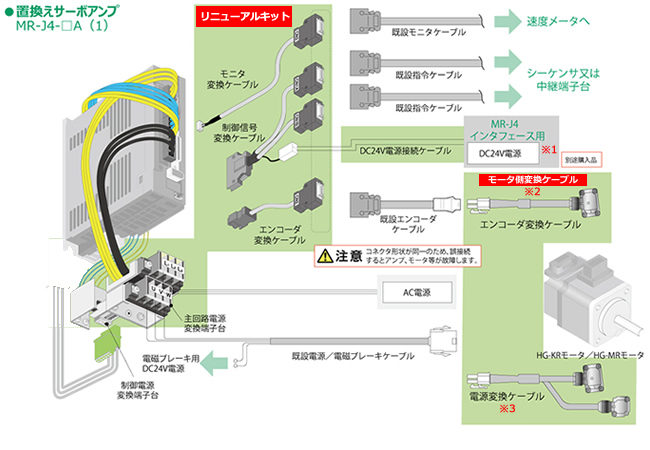

A-type一括置換え100V／200V
  • ※1.置換えの際はインタフェース用に別途DC24V電源（電流容量80mA以上）が必要となります。
    推奨仕様詳細については「製品一覧（推奨電源仕様）」をご参照ください。（MR-J2Sサーボアンプにて内部インタフェース用DC24V電源を使用している場合のみ必要です。インタフェース用DC24V電源を外部供給している場合は不要です。）
  • ※2.モータ側変換ケーブルの詳細は、「置換え組合せ選定」からご確認ください。
  • ※3.HC-KFS、MFSモータからHG-KR、MRモータへ置換える場合、電磁ブレーキケーブルは電源ケーブルに内蔵されています。
    • 取付アタッチメント＋変換ケーブルAC100V／200V／400V

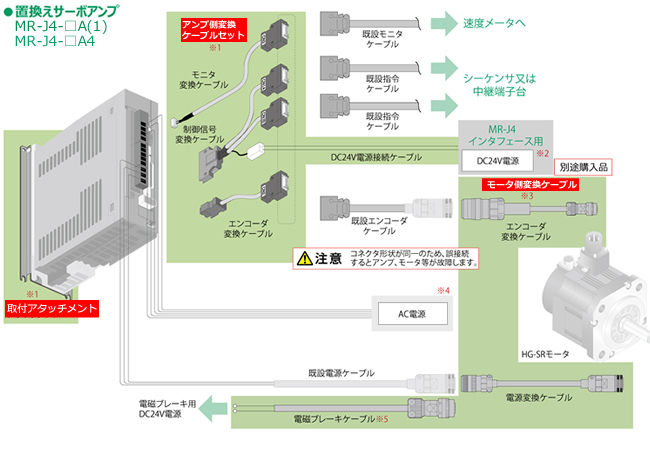

A-type一括置換えAC100V／200V／400V
  • ※1.置換える場合は、取付用アタッチメントと別途アンプ側変換ケーブルセットの手配が必要です。
    選定方法については「置換え組合せ選定」を参照ください。
  • ※2.置換えの際はインタフェース用に別途DC24V電源（電流容量80mA以上）が必要となります。
    推奨仕様詳細については「製品一覧（推奨電源仕様）」をご参照ください。（MR-J2Sサーボアンプにて内部インタフェース用DC24V電源を使用している場合のみ必要です。インタフェース用DC24V電源を外部供給している場合は不要です。）
  • ※2.モータ側変換ケーブルの詳細は、「置換え組合せ選定」からご確認ください。
  • ※4.取付アタッチメントには主回路電源および制御電源の変換端子台はありません。配線方法については三菱電機（株）発行のMR-J4サーボアンプ技術資料を参照ください。
  • ※5.HC-SFSシリーズのブレーキ付モータを2次置換え、または一括置換えする場合は、新規電磁ブレーキケーブルの敷設が必要となります。当社製電磁ブレーキケーブル （SC-BKC1CBL□M-L又はSC-BKC1CBL□M-H）をご使用ください。

B-type（SSCNETインタフェースの場合）
サーボアンプ形名（入力電源仕様）の見方
例)
・AC100Vの場合…MR-J2S-10A1
・AC200Vの場合…MR-J2S-10A
・AC400Vの場合…MR-J2S-60A4

B-type置換え前イメージ
MR-J2S-□Bシリーズ
・サーボアンプ
・サーボモータ
  • ・1次置換え（サーボアンプのみ置換える場合）
    • リニューアルキットAC100V／200V

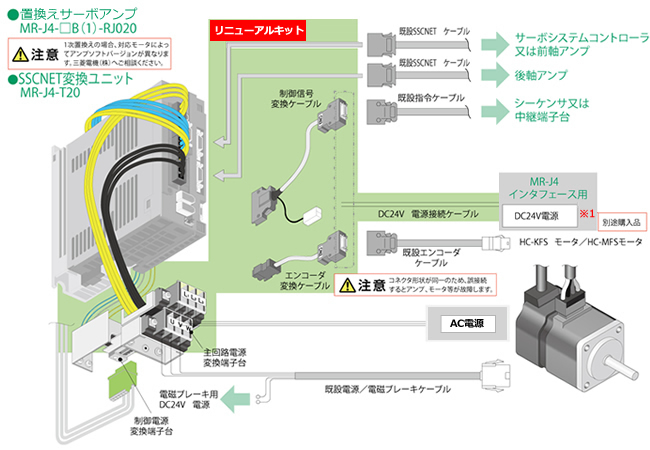

B-type1次置換え100V／200V
  • ※1.置換えの際はインタフェース用に別途DC24V電源（電流容量80mA以上）が必要となります。
    推奨仕様詳細については「製品一覧（推奨電源仕様）」をご参照ください。（MR-J2Sサーボアンプにて内部インタフェース用DC24V電源を使用している場合のみ必要です。インタフェース用DC24V電源を外部供給している場合は不要です。）
    • 取付アタッチメント＋アンプ側変換ケーブルセットAC100V／200V／400V

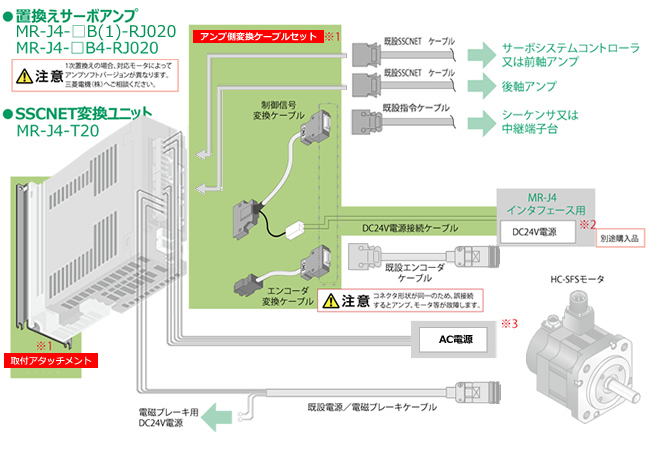

B-type1次置換えAC100V／200V／400V
  • ※1.置換える場合は、取付アタッチメントと別途アンプ側変換ケーブルセットの手配が必要です。
  • ※2.置換えの際はインタフェース用に別途DC24V電源（電流容量80mA以上）が必要となります。
    推奨仕様詳細については「製品一覧（推奨電源仕様）」をご参照ください。（MR-J2Sサーボアンプにて内部インタフェース用DC24V電源を使用している場合のみ必要です。インタフェース用DC24V電源を外部供給している場合は不要です。）
  • ※3.取付アタッチメントには主回路電源および制御電源の変換端子台はありません。配線方法については三菱電機（株）発行のMR-J4サーボアンプ技術資料を参照ください。
  • ・2次置換え（サーボアンプ置換え後にサーボモータを置換える場合）
    • リニューアルキット＋モータ側変換ケーブルAC100V／200V
B-type2次置換え100V／200V
  • ※1.置換えの際はインタフェース用に別途DC24V電源（電流容量80mA以上）が必要となります。
    推奨仕様詳細については「製品一覧（推奨電源仕様）」をご参照ください。（MR-J2Sサーボアンプにて内部インタフェース用DC24V電源を使用している場合のみ必要です。インタフェース用DC24V電源を外部供給している場合は不要です。）
  • ※2.モータ側変換ケーブルの詳細は、「置換え組合せ選定」からご確認ください。
  • ※3.HC-KFS、MFSモータからHG-KR、MRモータへ置換える場合、電磁ブレーキケーブルは電源ケーブルに内蔵されています。
    • 取付アタッチメント＋変換ケーブルAC100V／200V／400V
B-type2次置換えAC100V／200V／400V
  • ※1.置換える場合は、取付用アタッチメントと別途アンプ側変換ケーブルセットの手配が必要です。
    選定方法については「置換え組合せ選定」を参照ください。
  • ※2.置換えの際はインタフェース用に別途DC24V電源（電流容量80mA以上）が必要となります。
    推奨仕様詳細については「製品一覧（推奨電源仕様）」をご参照ください。（MR-J2Sサーボアンプにて内部インタフェース用DC24V電源を使用している場合のみ必要です。インタフェース用DC24V電源を外部供給している場合は不要です。）
  • ※3.モータ側変換ケーブルの詳細は、「置換え組合せ選定」からご確認ください。
  • ※4.取付アタッチメントには主回路電源および制御電源の変換端子台はありません。配線方法については三菱電機（株）発行のMR-J4サーボアンプ技術資料を参照ください。
  • ※5.HC-SFSシリーズのブレーキ付モータを2次置換え、または一括置換えする場合は、新規電磁ブレーキケーブルの敷設が必要となります。当社製電磁ブレーキケーブル （SC-BKC1CBL□M-L又はSC-BKC1CBL□M-H）をご使用ください。
  • ・一括置換え（サーボアンプとサーボモータを一括で置換える場合）
    • リニューアルキット＋モータ側変換ケーブルAC100V／200V

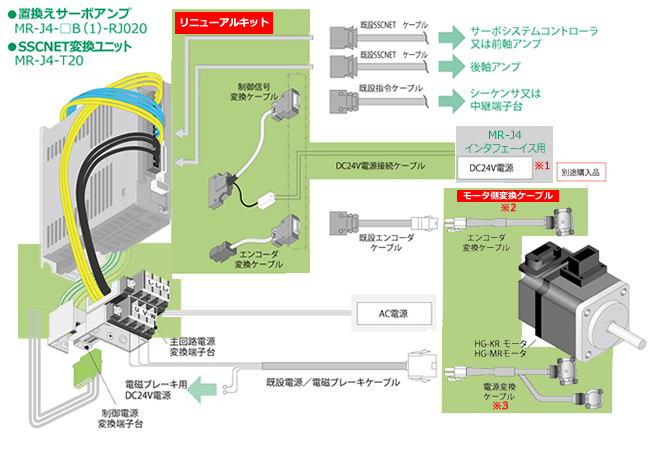

B-type一括置換え100V／200V
  • ※1.置換えの際はインタフェース用に別途DC24V電源（電流容量80mA以上）が必要となります。
    推奨仕様詳細については「製品一覧（推奨電源仕様）」をご参照ください。（MR-J2Sサーボアンプにて内部インタフェース用DC24V電源を使用している場合のみ必要です。インタフェース用DC24V電源を外部供給している場合は不要です。）
  • ※2.モータ側変換ケーブルの詳細は、「置換え組合せ選定」からご確認ください。
  • ※3.HC-KFS、MFSモータからHG-KR、MRモータへ置換える場合、電磁ブレーキケーブルは電源ケーブルに内蔵されています。
    • 取付アタッチメント＋変換ケーブルAC100V／200V／400V

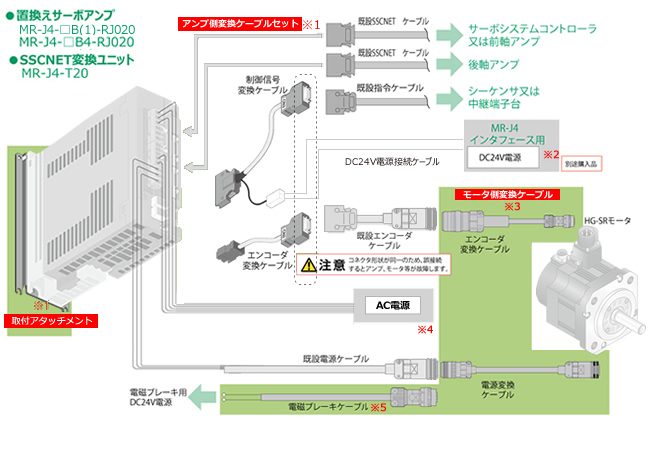

B-type一括置換えAC100V／200V／400V
  • ※1.置換える場合は、取付用アタッチメントと別途アンプ側変換ケーブルセットの手配が必要です。
    選定方法については「置換え組合せ選定」を参照ください。
  • ※2.置換えの際はインタフェース用に別途DC24V電源（電流容量80mA以上）が必要となります。
    推奨仕様詳細については「製品一覧（推奨電源仕様）」をご参照ください。（MR-J2Sサーボアンプにて内部インタフェース用DC24V電源を使用している場合のみ必要です。インタフェース用DC24V電源を外部供給している場合は不要です。）
  • ※3.モータ側変換ケーブルの詳細は、「置換え組合せ選定」からご確認ください。
  • ※4.取付アタッチメントには主回路電源および制御電源の変換端子台はありません。配線方法については三菱電機（株）発行のMR-J4サーボアンプ技術資料を参照ください。
  • ※5.HC-SFSシリーズのブレーキ付モータを2次置換え、または一括置換えする場合は、新規電磁ブレーキケーブルの敷設が必要となります。当社製電磁ブレーキケーブル （SC-BKC1CBL□M-L又はSC-BKC1CBL□M-H）をご使用ください。

CP-type（位置決め機能内蔵の場合）
サーボアンプ形名（入力電源仕様）の見方
例)
・AC100Vの場合…MR-J2S-10A1
・AC200Vの場合…MR-J2S-10A
・AC400Vの場合…MR-J2S-60A4

CP-type置換え前イメージ
MR-J2S-□CPシリーズ
・サーボアンプ
・サーボモータ

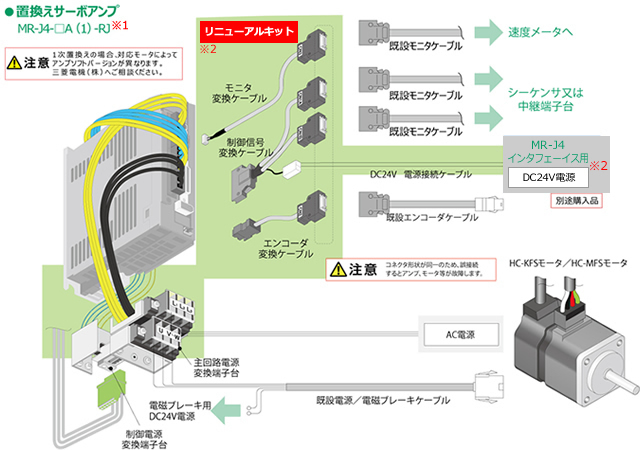

【CP-type】1次置換え
  • ※1.J2S-CPリニューアルにはソフトウェアバージョンB3版以降より対応しております。
  • ※2.置換えの際はインタフェース用に別途DC24V電源（電流容量80mA以上）が必要となります。
    推奨仕様詳細については「製品一覧（推奨電源仕様）」をご参照ください。（MR-J2Sサーボアンプにて内部インタフェース用DC24V電源を使用している場合のみ必要です。インタフェース用DC24V電源を外部供給している場合は不要です。）

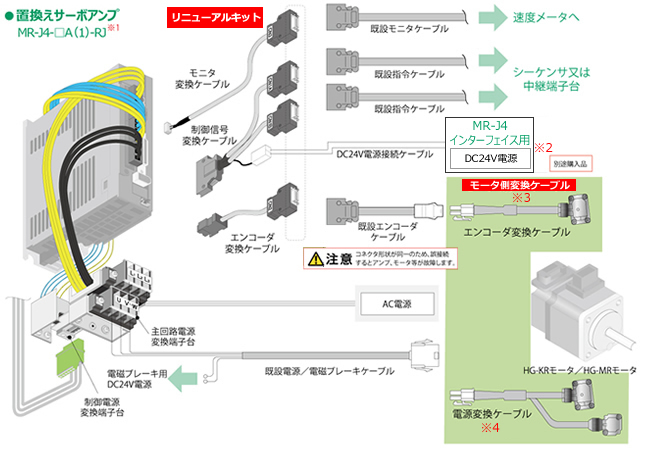

CP-type2次置換え
  • ※1.J2S-CPリニューアルにはソフトウェアバージョンB3版以降より対応しております。
  • ※2.置換えの際はインタフェース用に別途DC24V電源（電流容量80mA以上）が必要となります。
    推奨仕様詳細については「製品一覧（推奨電源仕様）」をご参照ください。（MR-J2Sサーボアンプにて内部インタフェース用DC24V電源を使用している場合のみ必要です。インタフェース用DC24V電源を外部供給している場合は不要です。）
  • ※3.モータ側変換ケーブルの詳細は、「置換え組合せ選定」からご確認ください。
  • ※4.HC-KFS、MFSモータからHG-KR、MRモータへ置換える場合、電磁ブレーキケーブルは電源ケーブルに内蔵されています。

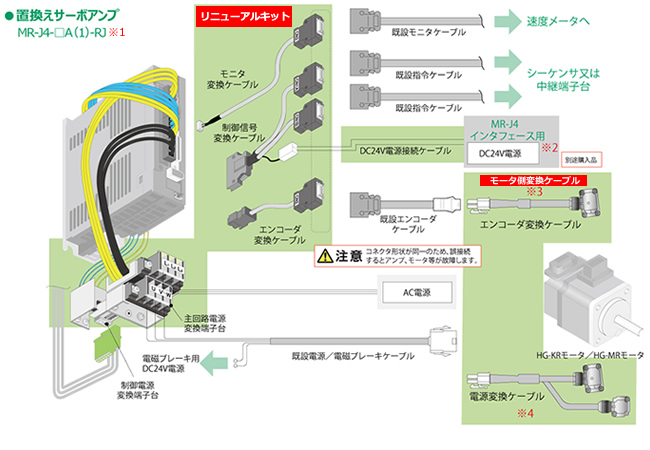

【CP-type】一括置換え
  • ※1.J2S-CPリニューアルにはソフトウェアバージョンB3版以降より対応しております。
  • ※2.置換えの際はインタフェース用に別途DC24V電源（電流容量80mA以上）が必要となります。
    推奨仕様詳細については「製品一覧（推奨電源仕様）」をご参照ください。（MR-J2Sサーボアンプにて内部インタフェース用DC24V電源を使用している場合のみ必要です。インタフェース用DC24V電源を外部供給している場合は不要です。）
  • ※3.モータ側変換ケーブルの詳細は、「置換え組合せ選定」からご確認ください。
  • ※4.HC-KFS、MFSモータからHG-KR、MRモータへ置換える場合、電磁ブレーキケーブルは電源ケーブルに内蔵されています。
