エンコーダケーブル選定：HG-KR(MR-J4用)：直結接続1～10m

モータシリーズ名: HG-KR　直結接続: 1～10m

詳細絞り込み

このページをクリップする

この内容を印刷する

選定結果

ケーブル長

L品、H品、S品：1～10m

N品：1～5m

仕様書: 標準品(L) 　参照番号※A-1のファイルをご覧ください; 高屈曲寿命品(H) 　参照番号※B-1のファイルをご覧ください; 超高屈曲品(S) 　参照番号※D-1のファイルをご覧ください; 高捻回(N)　参照番号※E-1のファイルをご覧ください

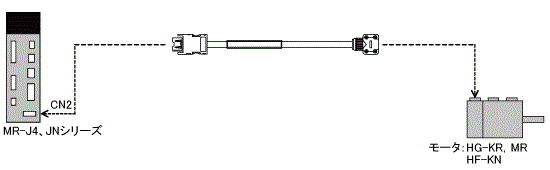

SC-J3ENCBL□M-■-○接続図

モータ形名	組合せケーブル形名	総ケーブル長
HG-KRシリーズ	SC-J3ENCBL□M-■-L SC-J3ENCBL□M-■-H SC-J3ENCBL□M-■-S	10m以下
HG-KRシリーズ	SC-J3ENCBL□M-■-N	5m以下
選択ケーブル長さ

※: ケーブル長は10m以下としてください。
形名の□はケーブル長になります。
形名の■は「A1」、「A2」となります。引出し方向は、ケーブル選定画面のケーブル引出し方向をご覧ください。
形名末尾の「H」、「L」、「S」、「N」は屈曲寿命を示します。
「H」高屈曲寿命品。「L」標準品です。「S」超高屈曲品です。「N」高捻回品です。
