429MHz無線ユニット

電波到達範囲内であっても何らかの障害により一時的に通信できなくなる場合があります。
通信が切れては困る場所には無線はご使用になれません。また通信が切れても機械の安全が保たれるよう、リミットスイッチを設ける等のシステム設計をお願いします。

構成

通信構成

  • 1:1(双方向通信)
  • 1:1(単方向通信)
  • N:1(双方向通信)
  • 1:N(単方向通信)

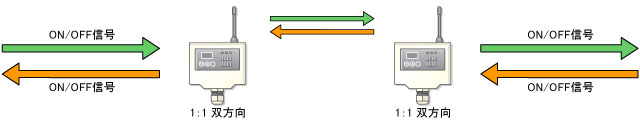

1:1(双方向通信)

1:1双方向設定ユニット間でON/OFF信号を通信します。
1:1(双方向通信)

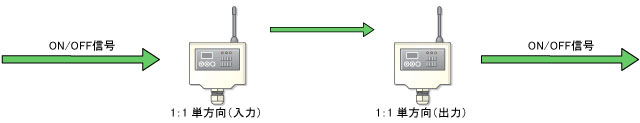

1:1(単方向通信)

1:1単方向(入力)設定ユニットから1:1単方向(出力)設定ユニットへON/OFF信号を通信します。
1:1(単方向通信)

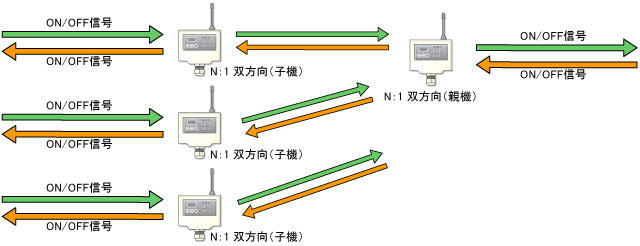

N:1(双方向通信)

N:1双方向(子機)設定ユニットのX0〜X7端子のいずれかに信号が入ると、N:1双方向(親機)設定ユニットのY端子の1点がONします。(親機のパラメータ設定により子機N台の8点論理和(OR)に変更できます。) (注)N:最大8
N:1(双方向通信)

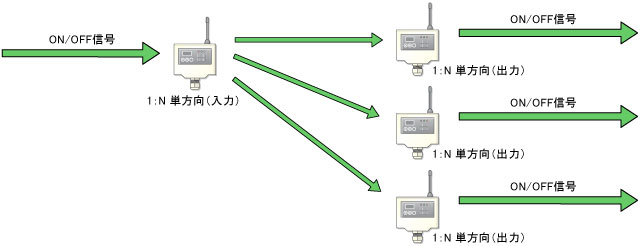

1:N(単方向通信)

1:N単方向(入力)設定ユニットから複数台の1:N単方向(出力)設定ユニットへON/OFF信号を通信します。
(注)1:N単方向(出力)設定ユニットのON/OFF信号は、全て同一です。
1:N(単方向通信)

中継構成

  • 1:1(双方向通信)
  • 1:1(単方向通信)
  • N:1(双方向通信)
  • 1:N(単方向通信)

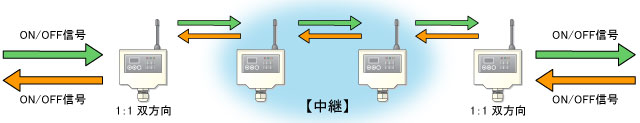

1:1(双方向通信)

中継局を使用することで通信距離を延長します。最大2台まで中継可能です。
1:1(双方向通信)

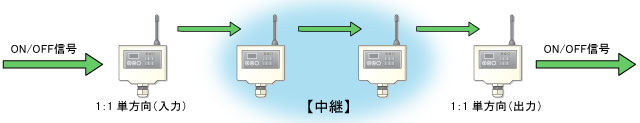

1:1(単方向通信)

中継局を使用することで通信距離を延長します。最大2台まで中継可能です。
1:1(単方向通信)

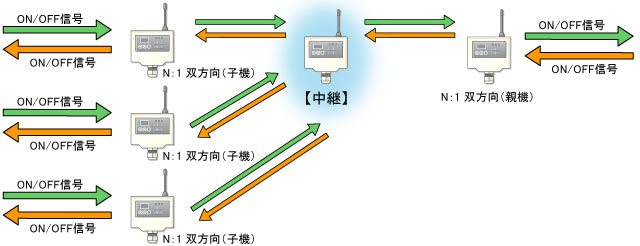

N:1(双方向通信)

中継局を使用することで通信距離を延長します。最大1台まで中継可能です。
N:1(双方向通信)

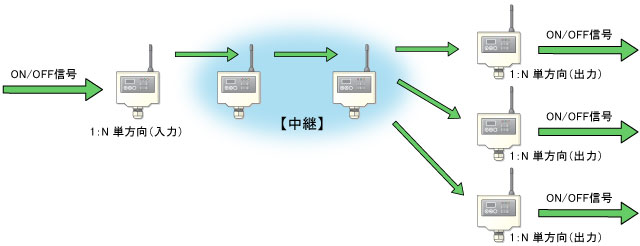

1:N(単方向通信)

中継局を使用することで通信距離を延長します。最大2台まで中継可能です。
1:N(単方向通信)
