CC-Link IE TSN/フィールドネットワーク用 thernetケーブル

CC-Link IEフィールド

注意事項

  • 動力線などと束線、または平行布設しないでください。
    • 動力線などと束ね配線、または平行布設は避け、分離配線をしてください。ノイズによる誤動作の原因となります。
  • ケーブル接続部にケーブル自重ストレスが加わらないようにしてください。
    • ケーブルのブラツキや移動、不注意の引っ張りなどによるユニットやケーブルの破損、ケーブルの接続不良による誤動作の原因となります。
  • 使用温度範囲外で使用しないでください。
    • 通信異常の発生や、伝送性能の低下の原因となります。
  • 許容曲げ半径以下では使用しないでください。
    • 伝送性能の低下や、ケーブル断線の原因となります。
  • ケーブルをねじらないでください。
    • 伝送性能の低下や、ケーブル断線の原因となります。
  • ケーブル、コネクタの上に物を乗せないでください。
    • ケーブル、コネクタの上に物を乗せたり、工具などで挟むなどすると伝送性能の低下や、ケーブル断線の原因となります。

布設工事のご注意

  • 布設経路について
    • 布設経路にはできるだけダクト又はケーブルラックをご使用ください。
    • 電線管などの管路の場合は、コネクタ、ブーツ等の寸法を考慮した管径を選定してください。
      また、管路途中にプルボックスを設ける場合は、ケーブルの許容曲げ半径を満足するものを選定してください。
    • 布設経路はできるだけ専用としてください。
    • 布設は水や油などの侵入、適応周囲温度外の高低温などの無い経路としてください。
  • 延線時の注意事項
    • ケーブルにかかる張力が均一になるようにし、許容張力以下、許容曲げ半径以上で延線してください。
  • コネクタ部分の保護
    • コネクタ首下部は折り曲げずに布設してください。
      また、根元のケーブルは必ず許容曲げ半径以上で布設してください。布設後、コネクタのロックバネ折損防止のため、ブーツが奥まで挿入されていることを確認してください。また、衝撃や引張力に弱いため、引張らないでください。

中継アダプタ 注意事項

  • 機器間の中継アダプタ接続数は2個までとしてください。(ANSI/TIA/EIA-568-B規定)
    • 3個以上の接続、また中継アダプタ以外の中継接続はしないでください。通信異常や伝送性能低下の原因となります。
据付方法
  • 下記のいずれかの方法で中継アダプタを据付けてください。
    • @成端箱等プラスチックの筐体内に納めるなどして、中継アダプタをFGから浮かしてください。

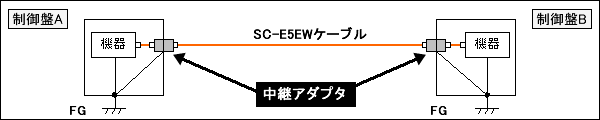

    • A制御盤やパッチパネル等に据付けし、中継アダプタが接地される場合は、接続先の機器と必ずFGを共通にしてください。(下図参照)
      中継アダプタ据付方法
      上記以外の据付けは、通信異常や伝送性能低下の原因となります。
