インバータ関連
デジタル周波数計
HZ-1N（デジタル周波数計）
- インバータFM出力（パルス）を入力し、周波数に変換して表示します。
- 0〜240Hzの周波数表示が可能です。
- インバータ本体から離れた場所や制御盤で周波数の確認ができます。
- 表示LEDサイズ拡大により視認性が向上しました。
- インバータ1台にHZ-1Nを2台まで並列接続可能です。
■仕様
| 項目 | 仕様 |
|---|---|
| 形名 | HZ-1N |
| 表示桁数 | 3桁 |
| 表示LED | 赤色 |
| パネル色 | 黒 |
| 最小分解能 | 1Hz |
| サンプリング周期 | 約166ms |
| 周波数表示切替 | 0〜60Hz、0〜120Hz、0〜240Hz 切替可能（出荷時は60Hzに設定） |
| 電源電圧 | AC100/200V ±10％ 50/60Hz |
| 消費電力 | 約1.0VA |
| 入力 | DC0〜8V（三菱インバータFM出力） |
| 最大配線長 | ツイストペア0.5〜0.75mm2にて50m以内 |
| 使用環境 | 制御盤取付け |
| 取付方法 | 付属M3ナットにて4箇所（ワッシャ付） |
| 使用周囲温度 | −5〜＋55℃ |
| 使用周囲湿度 | 25％〜85％RH（結露しないこと） |
| 外形寸法 | 61mm（H）×70mm（W）×90mm（D） |

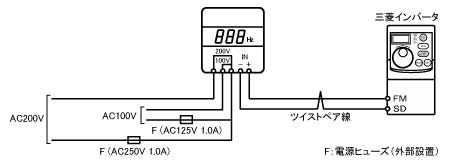

■接続構成図
■外形図
| 外形寸法 | パネルカット寸法 |
|---|---|
 単位[mm] |
 単位[mm] |
外形寸法図・パネルカット寸法図
