GOTケーブル(生産終了)
他社FA機器接続ケーブル
オムロン株式会社製 シーケンサ用
| 品名 | 形名 | ケーブル長 [m] |
|
| RS232ケーブル | 固定長 | GT09-C30R20103-25P | 3 |
| RS422ケーブル※1 | 固定長 | GT09-C30R40101-9P | 3 |
| GT09-C100R40101-9P | 10 | ||
| GT09-C200R40101-9P | 20 | ||
| GT09-C300R40101-9P | 30 | ||
| GT09-C30R40102-9P | 3 | ||
| GT09-C100R40102-9P | 10 | ||
| GT09-C200R40102-9P | 20 | ||
| GT09-C300R40102-9P | 30 | ||
| GT09-C30R40103-5T | 3 | ||
| GT09-C100R40103-5T | 10 | ||
| GT09-C200R40103-5T | 20 | ||
| GT09-C300R40103-5T | 30 | ||
- ※1GT16本体のRS-422/485インタフェースと接続時は、RS-422変換ケーブル（GT16-C02R4-9S）が必要です。
■GT09-C30R20103-25P
| 接続方式 | 通信I/F | 接続機器 | ケーブル長 | 接続構成 |
|---|---|---|---|---|
| ベース取付タイプ 上位リンクユニット接続 |
RS-232 | C500H-LK201-V1 | 3m |  |
・外形寸法図

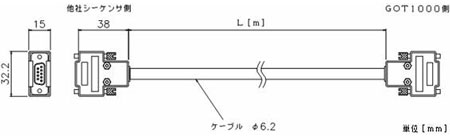

■GT09-C□R40101-9P
| 接続方式 | 通信I/F | 接続機器 | ケーブル長 | 接続構成 |
|---|---|---|---|---|
| CPU直接接続 | RS-422 | CV500 | 3m 10m 20m 30m |
 |
| CV1000 | ||||
| CV2000 | ||||
| CVM1 | ||||
| シリアルコミュニケーション ユニット接続 |
CJ1W-SCU41 |  |
||
| シリアルコミュニケーション ボード接続 |
C200HW-COM03 |  |
||
| C200HW-COM06 | ||||
| CQM1-SCB41 | ||||
| CS1W-SCB41 |
・外形寸法図
■GT09-C□R40102-9P
| 接続方式 | 通信I/F | 接続機器 | ケーブル長 | 接続構成 |
|---|---|---|---|---|
| ベース取付タイプ 上位リンクユニット |
RS-422 | C200H-LK202-V1 | 3m 10m 20m 30m |
|
| C500H-LK201-V1 |
・外形寸法図

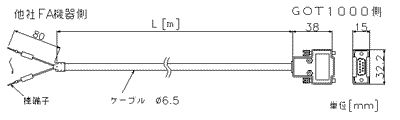

■GT09-C□R40103-5T
| 接続方式 | 通信I/F | 接続機器 | ケーブル長 | 接続構成 |
|---|---|---|---|---|
| コミュニケーションボード 接続 |
RS-422 | CP1W-GIF11 | 3m 10m 20m 30m |
 |
・外形寸法図
